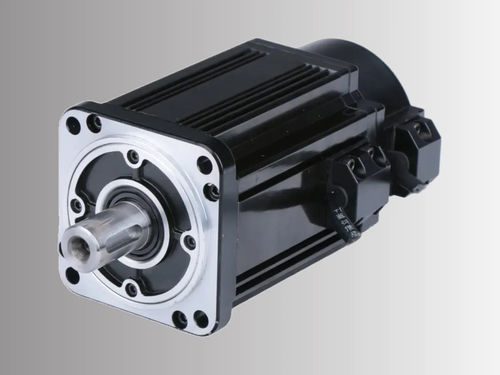

Servomotor CA ACSM130B-07725A6-MH

220 Vcom encoderem circuito fechado

Visão geral do produto
Motor servo CA com estrutura de 130 mm, modelo ACSM130B-07725A6-MH. Potência nominal 2.0 kW e torque nominal 7.7 N·m a 2500 RPM. Indicados para aplicações industriais de controlo de movimento que exigem um formato compacto e um encoder absoluto de 17 bits para posicionamento preciso.

Destaques

• Potência nominal: 2.0 kW
• Velocidade nominal: 2500 RPM
• Torque nominal: 7.7 N·m
• Torque de pico: 22 N·m
• Encoder: absoluto de 17 bits

Especificações elétricas e mecânicas
Potência nominal: 2.0 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 7.5 A
Velocidade nominal: 2500 RPM
Torque nominal: 7.7 N·m
Torque de pico: 22 N·m
FEM inversa: 68 V/1000 r.min
Constante de torque: 1.03 N·m/A
Inércia do rotor: 1.53×10⁻³ kg·m²
Resistência de fase (L-L): 1.01 Ω
Indutância de fase (L-L): 2.94 mH
Constante de tempo elétrica: 2.91 ms
Drive compatível: ACSDP200H / ACSDP200E

Encoder e proteção
Tipo de encoder: absoluto 17 bits
Classe de isolamento: Classe B

Dimensões mecânicas
Tamanho do quadro: 130 mm
Comprimento do corpo (sem freio): 192 mm

Visuais adicionais
Curva torque-velocidade e desenho mecânico disponíveis na página do produto.

Especificações técnicas

• Modelo / Série: ACSM130B series
• Número da peça: ACSM130B-07725A6-MH
• Potência nominal: 2000 W
• Tensão nominal: 220 V
• Corrente nominal: 7.5 A
• Velocidade nominal: 2500 RPM
• Torque nominal: 7.7 N·m
• Torque de pico: 22 N·m
• Encoder: absoluto 17 bits
• FEM inversa: 68 V/1000 r.min
• Constante de torque: 1.03 N·m/A
• Inércia do rotor: 1.53×10⁻³ kg·m²
• Resistência de fase (L-L): 1.01 Ω
• Indutância de fase (L-L): 2.94 mH
• Constante de tempo elétrica: 2.91 ms
• Drives compatíveis: ACSDP200H / ACSDP200E
• Tamanho do quadro: 130 mm
• Comprimento do corpo (sem freio): 192 mm
