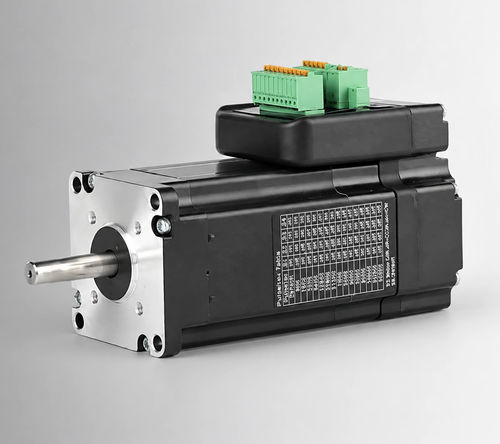

Servomotor CA UCS57-180

36 Vcom encoder e driver integradosNEMA 23

Visão geral do produto
O UCS57-180 é um motor servo CA integrado de baixa tensão de 57 mm que fornece 180 W a 3000 RPM com torque nominal de 0,57 N·m. A unidade integra motor, encoder 1000 PPR, driver DSP com controle vetorial e módulo de comunicação de rede em uma carcaça compacta de 57×57×147,5 mm, adequada para aplicações de automação industrial.

DESTAQUES

• Potência nominal 180 W a 3000 RPM
• Controlador DSP integrado com algoritmo de controle vetorial
• Encoder integrado 1000 PPR
• Módulo de comunicação de rede incluído
• Corpo compacto 57×57×147,5 mm (frame 57 mm / NEMA 23)

Especificações elétricas
Tensão nominal — 36 V AC
Potência nominal — 180 W
Velocidade nominal — 3000 RPM
Torque nominal — 0,57 N·m
Torque de pico — 1,5 N·m
Corrente nominal — 7,2 A
Constante Back-EMF — 65 V/kRPM
Constante de torque — 0,08 N·m/A
Inércia do rotor — 0,46 kg·cm²
Resolução do encoder — 1000 PPR
Classe de isolamento — B (130°C)
Tamanho do quadro — 57 mm (NEMA 23)
Comprimento do corpo — 147,5 mm
Peso — 1,63 kg
Número da peça — UCS57-180

Desenho mecânico
Desenhos dimensionais e interfaces de montagem são fornecidos para a família de servos integrados de 57 mm para apoiar a integração do sistema e o projeto do painel.

Especificações técnicas

• Modelo / Número da peça: UCS57-180
• Potência nominal: 180 W
• Tensão nominal: 36 V AC
• Velocidade nominal: 3000 RPM
• Torque nominal: 0,57 N·m
• Torque de pico: 1,5 N·m
• Corrente nominal: 7,2 A
• Constante Back-EMF: 65 V/kRPM
• Constante de torque: 0,08 N·m/A
• Inércia do rotor: 0,46 kg·cm²
• Resolução do encoder: 1000 PPR
• Classe de isolamento: B (130°C)
• Tamanho do quadro: 57 mm (NEMA 23)
• Comprimento do corpo: 147,5 mm
• Peso: 1,63 kg
• Recursos integrados: motor, encoder, driver DSP com controle vetorial, módulo de comunicação de rede
