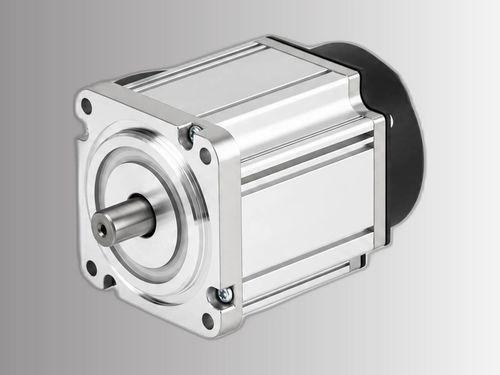

Servomotor CA ACSM60B-01330A6-TJA

220 V5 polosde alta resolução

Visão geral do produto
Servomotor CA com quadro de 60 mm, projeto de 5 polos, referência ACSM60B-01330A6-TJA, potência nominal 400 W a 220 V, torque nominal 1,27 N·m e até 6000 RPM. Equipado com encoder absoluto de 17 bits e compatível com os drives ACSDP100H-40 / ACSDP100E-40.

Principais destaques

• Potência nominal: 400 W (0,4 kW)
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 1,27 N·m
• Encoder: absoluto 17 bits

Informações do produto

• Número de peça: ACSM60B-01330A6-TJA
• Tensão nominal: 220 V
• Corrente nominal: 2,5 A (tip.)
• Corrente de pico: 7,5 A
• Drives compatíveis: ACSDP100H-40 / ACSDP100E-40

Especificações elétricas e mecânicas

• Potência nominal — 0,4 kW
• Tensão nominal — 220 V
• Torque nominal — 1,27 N·m
• Torque de pico — 3,81 N·m
• Corrente nominal — 2,5 A
• Corrente de pico — 7,5 A
• Velocidade nominal — 3000 RPM
• Velocidade máx — 6000 RPM
• Constante de torque — 0,5 N·m/A
• Back EMF — 31,2 V/Krpm
• Resistência de fase (L-L) — 3,5 Ω
• Indutância de fase (L-L) — 5,8 mH
• Inércia do rotor — 0,52×10⁻⁴ kg·m²
• Pares de polos — 5

Encoder e proteção

• Tipo de encoder — absoluto 17 bits
• Classe de isolamento — Classe F

Dimensões mecânicas

• Tamanho do quadro — 60 mm
• Comprimento do corpo (sem freio) — 90 mm
• Comprimento do corpo (com freio) — 120 mm

Visuais adicionais
Inclui curva torque-velocidade e desenhos mecânicos relacionados à série ACSM60B.

Características técnicas

• Quadro: 60 mm, projeto de 5 polos
• Potência nominal: 400 W (0,4 kW)
• Tensão nominal: 220 V
• Velocidade nominal: 3000 RPM; Velocidade máx: 6000 RPM
• Torque nominal: 1,27 N·m; Torque de pico: 3,81 N·m
• Corrente nominal: 2,5 A; Corrente de pico: 7,5 A
• Constante de torque: 0,5 N·m/A
• Back EMF: 31,2 V/Krpm
• Resistência de fase (L-L): 3,5 Ω; Indutância de fase (L-L): 5,8 mH
• Inércia rotor: 0,52×10⁻⁴ kg·m²
• Pares de polos: 5
• Encoder: absoluto 17 bits
• Classe de isolamento: F
• Drives compatíveis: ACSDP100H-40, ACSDP100E-40
