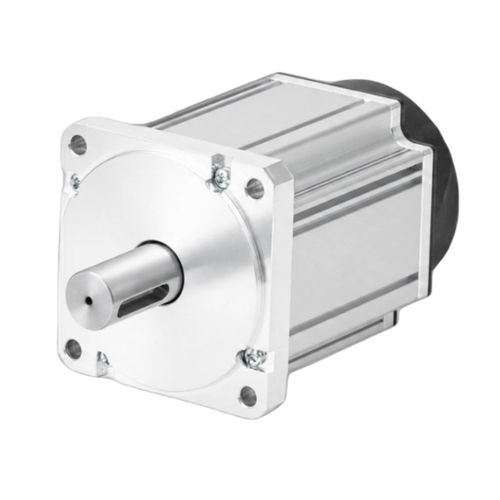

Servomotor CA ACSM80B

220 V5 polospara aplicações industriais

Visão geral do produto
Quadro de 80 mm, motor servo AC de 5 polos, 750 W, 220 V. Velocidade nominal 3000 RPM, torque nominal 2,39 N·m e velocidade máxima até 6000 RPM. Equipado com encoder absoluto de 17 bits para feedback de posição preciso. Indicado para aplicações industriais de controle de movimento.

Destaques

• Potência nominal: 750 W
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 2,39 N·m
• Encoder: absoluto 17 bits

Informações da peça
Número da peça: ACSM80B-02430A6-TJA

Especificações elétricas e mecânicas
Potência nominal: 0.75 kW
Tensão nominal: 220 V
Torque nominal: 2.39 N·m
Torque de pico: 7.17 N·m
Corrente nominal: 4.5 Arms
Corrente de pico: 13.5 Arms
Velocidade nominal: 3000 RPM
Velocidade máxima: 6000 RPM
Constante de torque: 0.53 N·m/A
FEM de retorno: 32.8 V/Krpm
Resistência de fase (L-L): 1.2 Ω
Indutância de fase (L-L): 4.2 mH
Inércia do rotor: 1.5×10⁻⁴ kg·m²
Pares de polos: 5
Drivers compatíveis: ACSDP100H-75 / ACSDP100E-75

Encoder e proteção
Tipo de encoder: absoluto 17 bits
Classe de isolamento: F

Dimensões mecânicas
Tamanho do quadro: 80 mm
Comprimento do corpo (sem freio): 96 mm
Comprimento do corpo (com freio): 133 mm

Curva torque-velocidade
Curva torque-velocidade e desenho mecânico fornecidos como referência de desempenho e montagem.

Especificações técnicas

• Quadro: 80 mm
• Polos: 5 polos
• Potência nominal: 750 W (0.75 kW)
• Tensão nominal: 220 V
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 6000 RPM
• Torque nominal: 2.39 N·m
• Torque de pico: 7.17 N·m
• Corrente nominal: 4.5 Arms
• Corrente de pico: 13.5 Arms
• Constante de torque: 0.53 N·m/A
• FEM de retorno: 32.8 V/Krpm
• Resistência de fase (L-L): 1.2 Ω
• Indutância de fase (L-L): 4.2 mH
• Inércia do rotor: 1.5×10⁻⁴ kg·m²
• Pares de polos: 5
• Encoder: encoder absoluto 17 bits
• Classe de isolamento: F
• Drivers compatíveis: ACSDP100H-75, ACSDP100E-75
• Comprimento do corpo (sem freio): 96 mm; com freio: 133 mm
