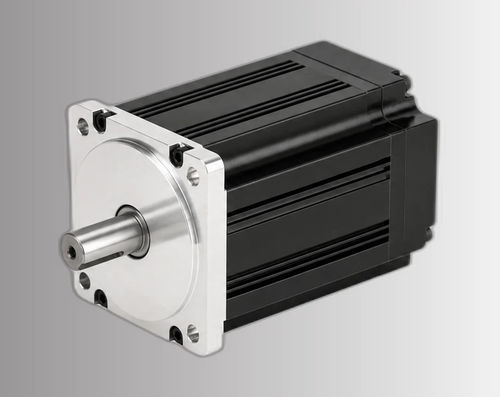

Servomotor CA ACSM80N-04025B4-MHZ

220 Vcom freiocom freio eletromagnético

Visão geral do produto
Quadro de 80 mm, motor servo AC de 4 polos, 1,0 kW, 220 V, velocidade nominal 2500 RPM e torque nominal 4,0 N·m. Equipado com codificador absoluto de 23 bits e proteção IP65. Disponível com diferentes opções de freio e compatível com os acionamentos especificados para aplicações de automação industrial.

Destaques

• Potência nominal: 1,0 kW
• Velocidade nominal: 2500 RPM
• Torque nominal: 4,0 N·m
• Torque de pico: 12 N·m
• Codificador: absoluto 23 bits
• Proteção: IP65

Identificadores
Número da peça — ACSM80N-04025B4-MHZ
Quadro / Série — ACSM80N Series

Especificações elétricas e mecânicas
Parâmetro — Valor
Potência nominal — 1,0 kW
Tensão de linha nominal — 220 V
Corrente nominal — 4,4 A
Corrente de pico — 13,2 A
Velocidade nominal — 2500 RPM
Torque nominal — 4,0 N·m
Torque de pico — 12 N·m
Fem reversa — 56 V/1000 r.min
Constante de torque — 0,9 N·m/A
Inércia do rotor — 2.97×10⁻⁴ kg·m²
Resistência de fase (L-L) — 1,83 Ω
Indutância de fase (L-L) — 4,72 mH
Constante de tempo elétrica — 2,58 ms
Peso — 4,1 kg
Acionamento compatível — ACSDP100H-75 / ACSDP100E-75

Codificador & Proteção
Parâmetro — Valor
Tipo de codificador — Absoluto 23 bits
Classe de isolamento — Classe B
Grau de proteção — IP65
Temperatura ambiente — -20°C ~ +40°C
Umidade ambiente — < 90% UR (sem condensação)

Dimensões mecânicas
Parâmetro — Valor
Tamanho do quadro — 80 mm
Comprimento do corpo (sem freio) — 191 mm
Comprimento do corpo (com freio de ímã permanente) — 245 mm
Comprimento do corpo (com freio eletromagnético) — 231 mm

Visuais incluídos
Curva torque-velocidade e desenho mecânico disponíveis para a série ACSM80N (visuais mostram características torque-velocidade e montagem/dimensões mecânicas).

Especificações técnicas

• Série: ACSM80N Series
• Número da peça: ACSM80N-04025B4-MHZ
• Tamanho do quadro: 80 mm
• Potência nominal: 1,0 kW
• Tensão nominal: 220 V
• Corrente nominal: 4,4 A
• Corrente de pico: 13,2 A
• Velocidade nominal: 2500 RPM
• Torque nominal: 4,0 N·m
• Torque de pico: 12 N·m
• Codificador: codificador absoluto 23 bits
• Proteção: IP65
• Classe de isolamento: Classe B
• Peso: 4,1 kg
• Constante de torque: 0,9 N·m/A
• Inércia do rotor: 2.97×10⁻⁴ kg·m²
• Fem reversa: 56 V/1000 r.min
• Acionamentos compatíveis: ACSDP100H-75 / ACSDP100E-75
• Ambiente de operação: -20°C a +40°C, < 90% UR sem condensação
