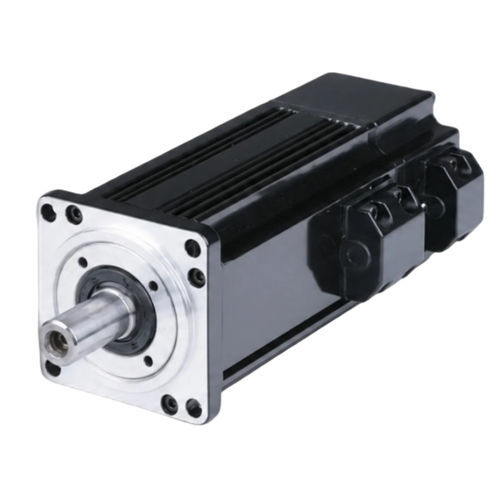

Servomotor CA ACSM40N

220 VIP654 polos

Visão geral do produto
Servomotor AC de 4 polos, estrutura 40 mm, potência nominal 100 W a 220 V, 3000 RPM, torque nominal 0,32 N·m. Equipado com encoder absoluto de 23 bits, proteção IP65 e razão de torque de pico 2:1.

Destaques

• Potência nominal: 100 W
• Velocidade nominal: 3000 RPM
• Torque nominal: 0,32 N·m
• Torque de pico: 0,64 N·m
• Encoder: absoluto 23 bits
• Proteção: IP65

Número de peça e informações básicas

• Número de peça: ACSM40N-00330B4-MHZ
• Tensão nominal: 220 V
• Potência nominal: 100 W (0,1 kW)

Especificações elétricas e mecânicas
Potência nominal: 0,1 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 0,6 A
Velocidade nominal: 3000 RPM
Torque nominal: 0,32 N·m
Torque de pico: 0,64 N·m
Back EMF: 32,8 V/1000 r.min
Constante de torque: 0,53 N·m/A
Inércia do rotor: 0,051×10⁻⁴ kg·m²
Resistência de fase (L-L): 34 Ω
Indutância de fase (L-L): 40 mH
Constante de tempo elétrica: 1,18 ms
Peso: 0,47 kg
Drivers compatíveis: ACSDP100H-40 / ACSDP100E-40

Encoder & proteção
Tipo de encoder: absoluto 23 bits
Classe de isolamento: Classe B
Grau de proteção: IP65
Temperatura ambiente: -20°C ~ +40°C
Umidade ambiente: < 90% RH (sem condensação)

Dimensões mecânicas
Tamanho do quadro: 40 mm
Comprimento do corpo (sem freio): 90 mm
Comprimento do corpo (com freio por ímã permanente): 124 mm

Outros materiais do produto
Curva torque-velocidade e desenho mecânico disponíveis para a série ACSM40N.

Especificações técnicas

• Série: ACSM40N series
• Modelo / Número da peça: ACSM40N-00330B4-MHZ
• Potência nominal: 100 W (0,1 kW)
• Tensão nominal: 220 V
• Corrente nominal: 0,6 A
• Velocidade nominal: 3000 RPM
• Torque nominal: 0,32 N·m
• Torque de pico: 0,64 N·m
• Back EMF: 32,8 V/1000r.min
• Constante de torque: 0,53 N·m/A
• Inércia do rotor: 0,051×10⁻⁴ kg·m²
• Resistência de fase (L-L): 34 Ω
• Indutância de fase (L-L): 40 mH
• Constante de tempo elétrica: 1,18 ms
• Peso: 0,47 kg
• Encoder: absoluto 23 bits
• Classe de isolamento: Classe B
• Grau de proteção: IP65
• Temperatura ambiente de operação: -20°C a +40°C
• Umidade ambiente: < 90% RH (sem condensação)
• Tamanho do quadro: 40 mm
• Comprimento do corpo (sem freio): 90 mm
• Comprimento do corpo (com freio por ímã permanente): 124 mm
• Drivers compatíveis: ACSDP100H-40, ACSDP100E-40
