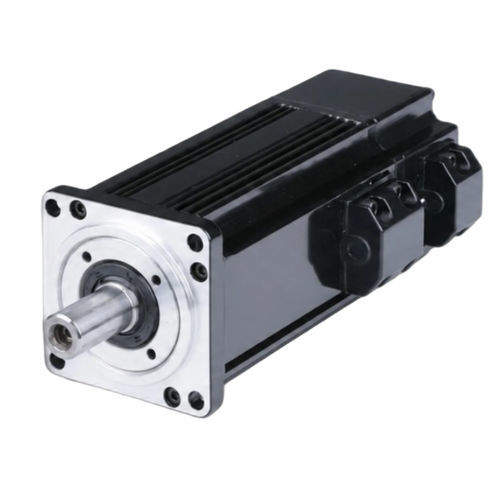

Servomotor CA ACSM40B

220 V5 polosem circuito fechado

Visão geral do produto
Carcaça 40 mm, servomotor CA de 5 polos (modelo ACSM40B-00330A6-HA). Potência nominal 100 W, tensão nominal 220 V, velocidade nominal 3000 RPM e torque nominal 0,32 N·m. Equipado com encoder absoluto de 17 bits; velocidade máxima 5000 RPM.

Principais características

• Potência nominal: 100 W (0,1 kW)
• Velocidade nominal: 3000 RPM
• Velocidade máxima: 5000 RPM
• Torque nominal: 0,32 N·m; Torque de pico: 0,96 N·m
• Encoder: absoluto 17 bits

Número da peça
ACSM40B-00330A6-HA

Especificações elétricas e mecânicas

• Tensão nominal: 220 V
• Corrente nominal: 0,9 A; Corrente de pico: 2,7 A
• Constante de torque: 0,35 N·m/A
• Constante Back EMF: 21,6 V / 1000 r.min
• Resistência de fase (L-L): 17,6 Ω
• Indutância de fase (L-L): 13,2 mH
• Inércia do rotor: 0,06×10⁻⁴ kg·m²
• Pares de polos: 5
• Peso: 0,4 kg
• Drives compatíveis: ACSDP100H-40 / ACSDP100E-40

Encoder e proteção

• Tipo de encoder: absoluto 17 bits
• Classe de isolamento: F
• Resistência de isolamento: > 20 MΩ (DC500V)
• Direção de rotação: CCW (visto a partir da extremidade do eixo)
• Ambiente de operação: manter longe de gases corrosivos/inflamáveis, óleo e poeira excessiva
• Temperatura de armazenamento: 0°C a 40°C
• Umidade de armazenamento: 20%–80% (sem condensação)
• Altitude de instalação: ≤ 1000 m (redução acima)

Dimensões mecânicas

• Tamanho do quadro: 40 mm
• Comprimento do corpo (sem freio): 93 mm

Documentos técnicos adicionais
Inclui curva torque-velocidade e desenho mecânico para a série ACSM40B.

Especificações técnicas

• Modelo / Série: ACSM40B series
• Número da peça: ACSM40B-00330A6-HA
• Potência nominal: 100 W (0,1 kW)
• Tensão nominal: 220 V
• Velocidade nominal: 3000 RPM; Velocidade máxima: 5000 RPM
• Torque nominal: 0,32 N·m; Torque de pico: 0,96 N·m
• Corrente nominal: 0,9 A; Corrente de pico: 2,7 A
• Encoder: encoder absoluto 17 bits
• Constante de torque: 0,35 N·m/A
• Constante Back EMF: 21,6 V / 1000 r.min
• Resistência de fase (L-L): 17,6 Ω; Indutância de fase (L-L): 13,2 mH
• Inércia do rotor: 0,06×10⁻⁴ kg·m²
• Pares de polos: 5
• Peso: 0,4 kg
• Drives compatíveis: ACSDP100H-40, ACSDP100E-40
• Classe de isolamento: F; Resistência de isolamento: > 20 MΩ (DC500V)
• Temperatura de armazenamento: 0°C a 40°C; Umidade: 20%–80% sem condensação
• Altitude de instalação recomendada: ≤ 1000 m (redução acima)
