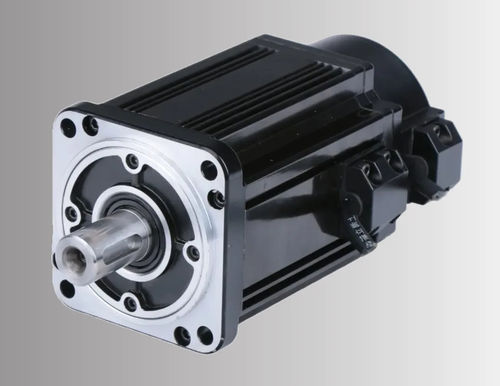

Servomotor CA ACSM130B-10025A6-MH

220 Vde alta precisãocom encoder integrado

Visão geral do produto
Motor servo AC de quadro 130 mm, modelo ACSM130B-10025A6-MH. Potência nominal 2,6 kW, 220 V, 2500 RPM, torque nominal 10 N·m e torque de pico 25 N·m. Encoder absoluto de 17 bits integrado para feedback de posição preciso. Indicado para controle de movimento industrial e sistemas de automação.

Destaques

• Potência nominal: 2,6 kW
• Velocidade nominal: 2500 RPM
• Torque nominal: 10 N·m
• Torque de pico: 25 N·m (2,5×)
• Encoder: absoluto 17 bits

Detalhes básicos do produto

• Série: ACSM130B
• Número da peça: ACSM130B-10025A6-MH
• Drivers compatíveis: ACSDP200H / ACSDP200E

Especificações elétricas e mecânicas
Potência nominal: 2,6 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 10 A
Velocidade nominal: 2500 RPM
Torque nominal: 10 N·m
Torque de pico: 25 N·m
Back EMF: 70 V/1000 r.min
Constante de torque: 1,0 N·m/A
Inércia do rotor: 1,94×10⁻³ kg·m²
Resistência de fase (L-L): 0,73 Ω
Indutância de fase (L-L): 2,45 mH
Constante de tempo elétrica: 3,36 ms
Driver compatível: ACSDP200H / ACSDP200E

Encoder e proteção
Tipo de encoder: encoder absoluto de 17 bits
Classe de isolamento: Classe B

Dimensões mecânicas
Tamanho do quadro: 130 mm
Comprimento do corpo (sem freio): 209 mm

Outros visuais
Curva torque-velocidade (específica do produto) e desenho mecânico (série) disponíveis como imagens na página do produto.

Especificações técnicas

• Número da peça: ACSM130B-10025A6-MH
• Tamanho do quadro: 130 mm
• Potência nominal: 2,6 kW (2600 W)
• Tensão nominal: 220 V
• Corrente nominal: 10 A
• Velocidade nominal: 2500 RPM
• Torque nominal: 10 N·m
• Torque de pico: 25 N·m (2,5×)
• Encoder: absoluto 17 bits
• Back EMF: 70 V/1000 r.min
• Constante de torque: 1,0 N·m/A
• Inércia do rotor: 1,94×10⁻³ kg·m²
• Resistência de fase (L-L): 0,73 Ω
• Indutância de fase (L-L): 2,45 mH
• Constante de tempo elétrica: 3,36 ms
• Classe de isolamento: Classe B
• Drivers compatíveis: ACSDP200H / ACSDP200E
• Comprimento do corpo (sem freio): 209 mm
