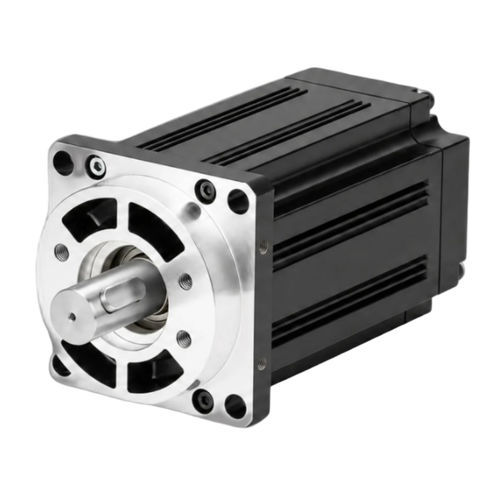

Servomotor CA ACSM130N220 V4 polosde alto torque
Guardar nos favoritos
Comparar
Características
- Tipo
- CA
- Tensão
- 220 V
- Número de polos
- 4 polos
- Outras características
- de alto torque, de controle de movimento, com encoder integrado, com servoacionamento
- Potência
1 kW
(1,36 hp)- Intensidade de corrente
4 A
- Torque
MÍN: 4 Nm
(2,950249 ft.lb)MÁX: 12 Nm
(8,850746 ft.lb)- Velocidade de rotação
2.500 rpm
(15.707,9633 rad.min-1)- Diâmetro
130 mm
(5,12 in)- Temperatura de operação
MÍN: -20 °C
(-4 °F)MÁX: 40 °C
(104 °F)
Descrição
Visão geral do produto
Quadro de 130 mm, motor servo AC de 4 polos com potência nominal de 1.0 kW (1000 W), 220 V, 2500 RPM. Torque nominal 4 N·m e torque de pico 12 N·m. Encoder absoluto de 23 bits integrado para feedback de posição. Indicado para aplicações de controlo de movimento que exigem quadro compacto de 130 mm.
Destaques
Identificadores
Número da peça: ACSM130N-04025B4-MH
Potência nominal (alt): 1000 W
Tensão nominal: 220 V
Especificações elétricas e mecânicas
Potência nominal: 1.0 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 4.0 A
Velocidade nominal: 2500 RPM
Torque nominal: 4 N·m
Torque de pico: 12 N·m
Back EMF: 72 V/1000 r.min
Constante de torque: 1.0 N·m/A
Inércia do rotor: 0.85×10⁻³ kg·m²
Resistência de fase (L-L): 2.76 Ω
Indutância de fase (L-L): 6.42 mH
Constante de tempo elétrica: 2.32 ms
Peso: 6.2 kg
Drivers compatíveis: ACSDP100H-75 / ACSDP100E-75
Encoder e proteção
Tipo de encoder: absoluto 23 bits
Classe de isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Humidade ambiente: < 90% RH (sem condensação)
Dimensões mecânicas
Tamanho do quadro: 130 mm
Comprimento do corpo (sem travão): 166 mm
Comprimento do corpo (com travão de íman permanente): 236 mm
Comprimento do corpo (com travão eletromagnético): 223 mm
Diagramas e gráficos
Curva torque-velocidade e desenho mecânico fornecidos para referência de desempenho e montagem.
Especificações técnicas
Quadro de 130 mm, motor servo AC de 4 polos com potência nominal de 1.0 kW (1000 W), 220 V, 2500 RPM. Torque nominal 4 N·m e torque de pico 12 N·m. Encoder absoluto de 23 bits integrado para feedback de posição. Indicado para aplicações de controlo de movimento que exigem quadro compacto de 130 mm.
Destaques
- Potência nominal: 1.0 kW
- Velocidade nominal: 2500 RPM
- Torque nominal: 4 N·m
- Torque de pico: 12 N·m
- Encoder: absoluto 23 bits
Identificadores
Número da peça: ACSM130N-04025B4-MH
Potência nominal (alt): 1000 W
Tensão nominal: 220 V
Especificações elétricas e mecânicas
Potência nominal: 1.0 kW
Tensão de linha nominal: 220 V
Corrente de linha nominal: 4.0 A
Velocidade nominal: 2500 RPM
Torque nominal: 4 N·m
Torque de pico: 12 N·m
Back EMF: 72 V/1000 r.min
Constante de torque: 1.0 N·m/A
Inércia do rotor: 0.85×10⁻³ kg·m²
Resistência de fase (L-L): 2.76 Ω
Indutância de fase (L-L): 6.42 mH
Constante de tempo elétrica: 2.32 ms
Peso: 6.2 kg
Drivers compatíveis: ACSDP100H-75 / ACSDP100E-75
Encoder e proteção
Tipo de encoder: absoluto 23 bits
Classe de isolamento: Classe B
Temperatura ambiente: -20°C ~ +40°C
Humidade ambiente: < 90% RH (sem condensação)
Dimensões mecânicas
Tamanho do quadro: 130 mm
Comprimento do corpo (sem travão): 166 mm
Comprimento do corpo (com travão de íman permanente): 236 mm
Comprimento do corpo (com travão eletromagnético): 223 mm
Diagramas e gráficos
Curva torque-velocidade e desenho mecânico fornecidos para referência de desempenho e montagem.
Especificações técnicas
- Quadro: 130 mm
- Polos: 4
- Potência nominal: 1.0 kW (1000 W)
- Tensão nominal: 220 V
- Velocidade nominal: 2500 RPM
- Torque nominal: 4 N·m
- Torque de pico: 12 N·m
- Encoder: absoluto 23 bits
- Back EMF: 72 V/1000 r.min
- Constante de torque: 1.0 N·m/A
- Inércia do rotor: 0.85×10⁻³ kg·m²
- Resistência de fase (L-L): 2.76 Ω
- Indutância de fase (L-L): 6.42 mH
- Constante de tempo elétrica: 2.32 ms
- Peso: 6.2 kg
- Drivers compatíveis: ACSDP100H-75, ACSDP100E-75
- Ambiente de operação: -20°C a +40°C, < 90% RH (sem condensação)
- Número de peça típico: ACSM130N-04025B4-MH
