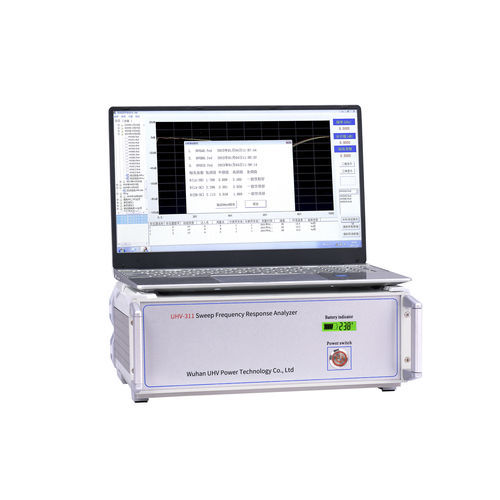

Analisador de resposta em frequência UHV-311

de monitoramentode monitoramento de máquinapara teste

Resumo
Tecnologia principal: varredura de frequência digital de alta velocidade baseada em DDS. Modos de medição: varredura linear e varredura segmentada. Arquitetura de controlo: microprocessador embebido com componentes de estabilidade MIL-spec. Equipamento concebido para realizar análises de resposta em frequência (FRA) em campo para avaliar a integridade dos enrolamentos do transformador.

Parâmetros do produto
Emprega algoritmos FRA internos para medir parâmetros característicos dos enrolamentos com alta resolução, permitindo identificar deformações mecânicas (distorção, abaulamento, deslocamento, inclinação) e falhas elétricas (curtos entre espiras, contactos entre fases). Procedimento não invasivo que minimiza intervenções no local e elimina a necessidade de desmontar o transformador.

Parâmetros técnicos
Faixa de varredura linear: 1 kHz – 1 MHz
Faixas de varredura segmentada: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
Faixa de amplitude: -100 dB – +20 dB
Precisão da medição de amplitude: ±1 dB (+20 dB a -60 dB); ±2 dB (-60 dB a -100 dB)
Precisão de varredura: 0.01%
Impedância de entrada do sinal: 1 MΩ
Impedância de saída do sinal: 50 Ω
Taxa de repetibilidade do teste in-phase: 99,5%
Dimensões do instrumento (C × L × A): 300 × 340 × 120 mm
Dimensões da mala de transporte (C × L × A): 310 × 400 × 330 mm
Peso: 10 kg

Funcionalidades

• Núcleo DDS avançado: varredura digital de alta velocidade dedicada para FRA precisa em 0–1 MHz.
• Sistema de aquisição de alta fidelidade: arquitetura SoC com amostragem A/D dual de 16 bits, repetibilidade ≥99,5%.
• Modos de varredura dupla: varredura linear e segmentada compatíveis com normas nacionais (GB/T 1094.18).
• Protocolo de teste não invasivo: requer apenas a desconexão da barra colectora; evita desmontagem do transformador.
• Operação ergonómica em campo: configuração de cabos insensível à medição para segurança do técnico sobre o tanque.
• Saída conforme normas: escala de eixo selecionável (linear ou logarítmica).
• Controle inteligente de sinal: saída software auto-range ±10 V com frequência de amostragem adaptativa.
• Varredura de alta resolução: passos configuráveis (0,25 / 0,5 / 1 kHz) para análise espectral detalhada.
• Diagnóstico assistido por IA: comparação histórica de 6 curvas, cálculo automático de parâmetros e diagnóstico de deformação dos enrolamentos.
• Geração automática de relatórios: registo de parâmetros ambientais, arquivo de medições e geração de relatórios Word/PDF a cores.

Especificações técnicas

• Modelo: UHV-311
• Faixa de varredura linear: 1 kHz – 1 MHz
• Faixas de varredura segmentada: 0.5 kHz – 1 kHz; 0.5 kHz – 10 kHz; 10 kHz – 100 kHz; 100 kHz – 500 kHz; 500 kHz – 1000 kHz
• Faixa de amplitude: -100 dB a +20 dB
• Precisão amplitude: ±1 dB (+20 dB a -60 dB); ±2 dB (-60 dB a -100 dB)
• Precisão de varredura: 0.01%
• Impedância de entrada: 1 MΩ
• Impedância de saída: 50 Ω
• Taxa de repetibilidade in-phase: 99,5%
• Dimensões instrumento: 300 × 340 × 120 mm
• Dimensões mala: 310 × 400 × 330 mm
• Peso: 10 kg
