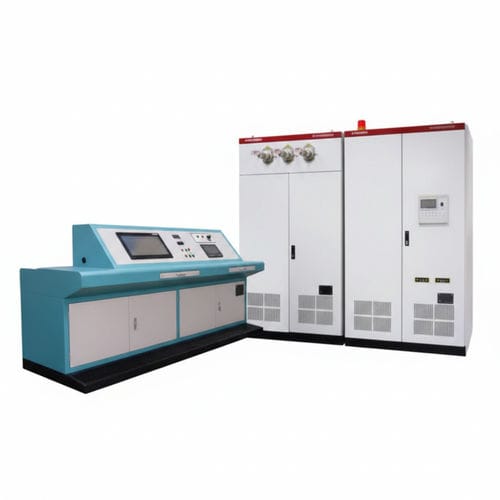

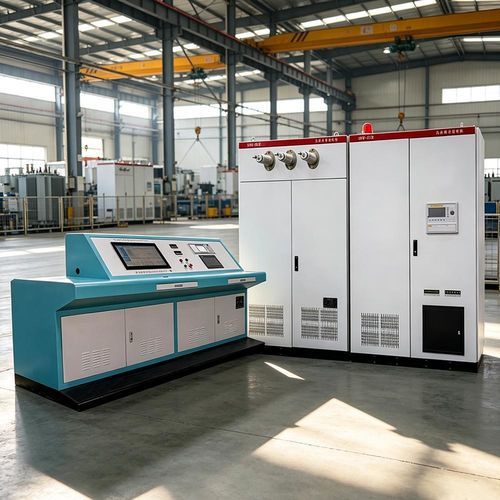

Banco de ensaio de transformador UHV-315

de resistênciade performancede potência

Visão geral
O UHV-315 é uma estação de ensaio dedicada para medições elétricas em transformadores de potência e distribuição, oferecendo um conjunto completo de ensaios padrão e possibilidade de expansão por interfaces CT externas.

Aplicações funcionais

• Ensaios de características sem carga e em carga para transformadores de potência e distribuição
• Medição de resistência CC dos enrolamentos
• Verificação da relação de transformação (TTR) e do grupo de ligação dos enrolamentos
• Ensaios de rigidez dielétrica à frequência da rede (AC withstand)
• Interface CT externa e portas reservadas para expansão de capacidade

Tecnologia de medição

• Módulo de medição totalmente controlado por MCU com amostragem síncrona
• Processamento automático dos dados amostrados para eliminar erros de cálculo manual
• Exibição digital em tempo real dos resultados

Características do produto

• Grande ecrã LCD retroiluminado com interface de operação intuitiva e menus categorizados
• Suporta ensaios completos para transformadores até 2500 kVA: resistência CC, relação de espiras, perdas sem carga/carga e ensaios de rigidez AC
• Apresentação direta digital/analógica de tensão, corrente e potência e impressão no local dos relatórios de ensaio
• Alarmes audíveis e visuais por sobrecorrente durante ensaios de rigidez e temporizador programável para sequências automáticas
• Projetado para expansão via interface CT externa e portas de transformador reservadas

Especificações técnicas

• Modelo: UHV-315
• Normas aplicáveis: GB/T4776, GB/T5169, GB/4285-1993 (e normas nacionais relacionadas)
• Ensaios suportados: características sem carga/carga, resistência CC, relação de transformação, verificação de grupo de ligação, ensaio de rigidez dielétrica em frequência
• Capacidade máxima do transformador testado: até 2500 kVA
• Controle de medição: MCU com amostragem síncrona e processamento automático de dados
• Interface: grande ecrã LCD retroiluminado, resultados digitais em tempo real
• Saídas/interface: interface CT externa e portas de transformador reservadas
• Segurança/controlo: alarmes visuais/sonoros por sobrecorrente e temporizador programável
• Relatórios: impressão local de parâmetros medidos e resultados derivados
