Testador de capacidade UHV-321

de impedânciade sequência de fasespotência

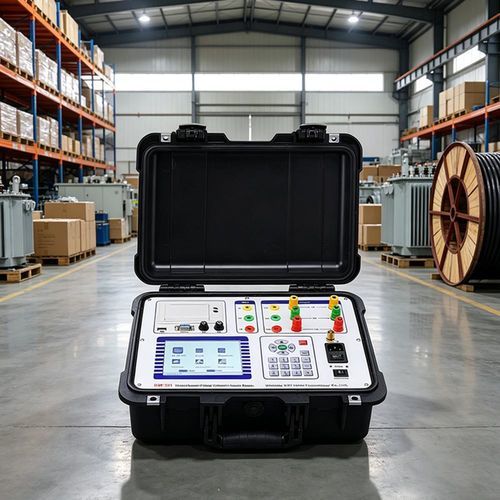

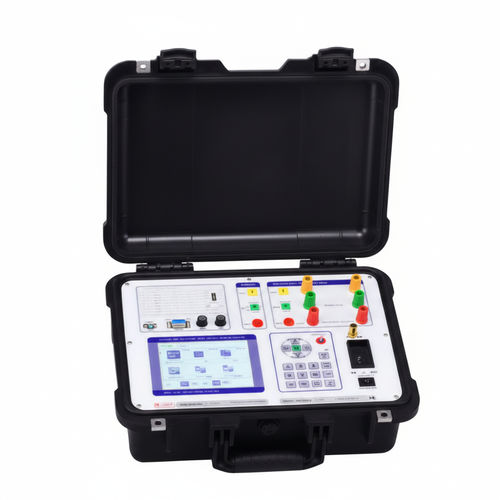

O UHV-321 é um equipamento portátil projetado para medir a capacidade de transformadores, características de vazio e perdas por curto-circuito em transformadores de distribuição.

Principais funcionalidades

• Medição de capacidade para transformadores de distribuição (30kVA–31500kVA).
• Ensaios de perdas sem carga e perdas por curto-circuito.
• Análise harmônica com exibição da forma de onda original e gráfico de barras para avaliar múltiplas harmónicas e a distorção harmónica total (THD).
• Verificação automática da ligação em ensaios trifásicos e diagrama vetorial corrente‑tensão trifásico.
• Múltiplos mecanismos de correção: correção de forma de onda, correção por temperatura, correções para tensão/corrente fora da nominal e correção de calibração para melhorar a precisão no local.
• Comutação automática de faixa para medições de corrente e tensão (0–100A; tensão de linha 0–750V / tensão de fase 0–450V).

Aplicações / uso típico

• Ensaios em campo e aceitação de transformadores de distribuição: verificação de capacidade, análise de perdas sem carga e por curto-circuito.
• Avaliação da qualidade de energia no local através da análise harmónica.
• Adequado para equipas de manutenção de rede, comissionamento e testes de fábrica que exigem funções de correção e auto-faixa.

Resolução de problemas — problemas comuns

• Tela sem display ao ligar: verificar o porta‑fusível AC 220V e substituir o fusível se necessário.
• Tela fica preta repentinamente: pressionar o botão de reset e reiniciar o equipamento.
• Resultados de medição incorretos: verificar a fiação externa, erros de operação ou seleção de fiação e confirmar os parâmetros configurados.
• Leitura de tensão ou corrente a zero: verificar se o fusível da faixa de corrente está queimado.

Garantia e assistência

• Garantia limitada e serviço de manutenção fornecidos pelo fabricante.
• Manutenção gratuita durante o período de garantia; taxas aplicáveis fora da garantia.
• Consultar a documentação do produto para duração da garantia e contactos.

Características técnicas

• Faixa de medição de capacidade: 30kVA ~ 31500kVA
• Faixa de medição de corrente: 0 - 100A (comutação automática)
• Precisão de medição de corrente: ±(0,2% + 3 dígitos)
• Faixa de medição de tensão: tensão de linha 0 - 750V; tensão de fase 0 - 450V (comutação automática)
• Precisão de medição de tensão: ±(0,2% + 3 dígitos)
• Resistência de isolamento: > 100 MΩ
• Corrente de fuga: < 3.5 mA
• Rigidez dielétrica: a ligação de alimentação no chassis suporta 1500V; transformador externo pode ampliar a faixa de medição
• Faixa de frequência: 40 ~ 65 Hz (classe de precisão 0.2)
• Alimentação: AC 220V ± 10%
