Sistema de teste de fator de capacidade UHV-340

de fator de dissipaçãode tangente deltanão especificado

Visão geral

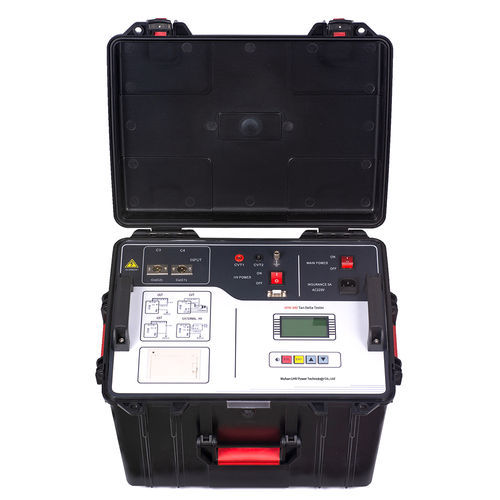

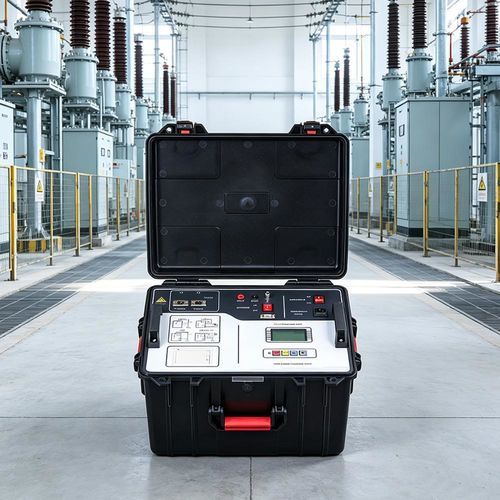

O Testador Tan Delta para Transformadores UHV-340 é um instrumento totalmente automático e de alta precisão para medição da tangente de perda dielétrica (tgδ) e capacitância (Cx) em transformadores e outros equipamentos de alta tensão em usinas e subestações. Utiliza conversão de frequência e análise digital para garantir medições precisas em presença de campos elétricos intensos.

Principais recursos

• Tecnologia anti-interferência por conversão de frequência: medições estáveis mesmo com até 200% de interferência, adequada para testes em campo.
• Medição de alta precisão: flutuação de frequência, análise digital de forma de onda e autocalibração de ponte com capacitor padrão de três terminais; consistência em conexões direta/inversa.
• Baixa resistência de entrada < 2 Ω em toda a faixa para eliminar influência da capacitância parasita da linha de teste.
• Suporte a copo de óleo externo para testes em óleo isolante e eletrodos para ensaios em materiais sólidos.
• Identificação automática de frequência do sistema (50 Hz / 60 Hz) e compatibilidade com geradores; opera com grandes flutuações de frequência.
• Modelos integrados de medição em série e paralelo para compatibilidade com plataformas de calibração.
• Proteções múltiplas: alta/baja tensão, aterramento e limites específicos para medições CVT; sem saída de 10 kV em medições CVT incorretas.
• Rastreamento automático de tensão para compensar aumento de tensão ao medir grandes capacitâncias (anti "aumento de capacitância").
• Projeto resistente a vibrações para transporte; cabo HV isolado incluído.
• Interface para capacitor padrão externo; rastreamento automático da frequência de alimentação (40 Hz–70 Hz); suporte a fontes ressonantes/por frequência para testes HV de grande capacidade.
• Alerta de descarga por mau contato para facilitar identificação de cabeamento; impressora térmica opcional; relógio/calendário e armazenamento para até 100 conjuntos de medições.

Características / especificações técnicas

• Saída HV: 0,5–10 kV, incrementos de 500 V (20 níveis); potência: 1500 VA.
• Precisão: tgδ: ±(leitura × 1,5% + 0,06%); Cx: ±(leitura × 1,5% + 5 pF).
• Resolução: tgδ: 0,001%; Cx: 0,001 pF.
• Faixa de medição: tgδ: 0,001%–100%.
• Capacitância interna HV: 3 pF–60000 pF / 10 kV; 60 pF–1 µF / 0,5 kV.
• Capacitância externa HV: 3 pF–1,5 µF / 10 kV; 60 pF–30 µF / 0,5 kV.
• CVT (teste de razão variável): precisão de variação ±(leitura × 1%); faixa 10–99.999; precisão de fase ±0,1°; faixa de fase 0–359,9°.
• Alimentação: AC 220 V ±10%, 50/60 ±1 Hz.
• Métodos de medição: frequência única (45/50/55/60/65 Hz) e modos de conversão automática (50D: 45Hz/55Hz; 60D: 55Hz/65Hz).
• Adaptação harmônica: ≤ 3%.
• Temperatura ambiente de operação: -15 ℃–50 ℃; umidade relativa < 80%.
• Dimensões: 460 × 345 × 345 mm; peso: 35 kg.
