Testador de fase UHV-4000

elétricoantirroubopara transformador

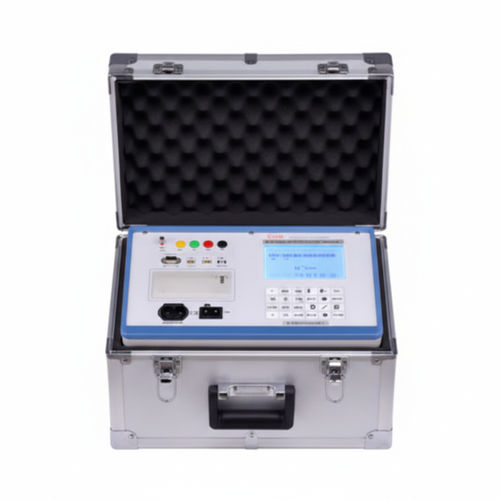

O UHV-4000 é um testador portátil de comutadores de derivação sob carga (OLTC) para verificação e análise em campo dos comutadores de tomada de transformadores. Mede formas de onda de transição, tempo de transição, resistência instantânea de transição e sincronização trifásica, fornecendo resultados claros em formatos gráficos e textuais para diagnóstico técnico.

Principais características

• Chassi vertical para portabilidade compacta e transporte fácil em operações de campo.
• Ecrã LCD retroiluminado de 5,7" com ampla faixa de temperatura para boa visibilidade ao ar livre.
• Computador industrial embutido PC-104 para processamento rápido de dados e armazenamento local.
• Fonte de corrente constante de precisão integrada com circuitos de proteção completos para medições fiáveis.
• Amostragem de dados de alta velocidade multicanal (6 canais) com apresentação gráfica e textual dos resultados.
• Método de entrada T9 integrado para inserção rápida de nomes de estação, identificadores e símbolos.
• Suporte a pen drives USB e sincronização de dados via USB para transferência e cópia de segurança.
• Organização de dados em estrutura de árvore (por nome da estação, número e posição da derivação) para gestão eficiente de registos.
• Impressora térmica de painel integrada para geração imediata de relatórios no local.

Características / Especificações técnicas

• Corrente de saída: ≥1 A, 3 canais
• Canais de amostragem: 6 canais
• Frequência de amostragem: 10 kHz/s
• Faixa de medição — resistência de transição: 0,5 Ω – 20 Ω
• Faixa de medição — tempo de transição: ≤250 ms
• Resolução — resistência: 0,01 Ω
• Resolução — tempo: 0,1 ms
• Precisão de medição — resistência de transição: ±(5% + 3 dígitos)
• Precisão de medição — tempo de transição: ±(0,1% + 1 dígito)
• Armazenamento: suporte a pen drive USB; armazenamento interno: 1 GB
• Dimensões (host): 350 mm × 230 mm × 200 mm
• Peso do equipamento: 5 kg

Condições de uso

• Temperatura ambiente: -10 ℃ – 50 ℃
• Humidade ambiente: ≤85% HR
• Alimentação de funcionamento: AC 220 V ±10%
• Frequência da fonte: 50 ±1 Hz
