Analisador de resposta em frequência UHV-310

para rede elétricapara testeportátil

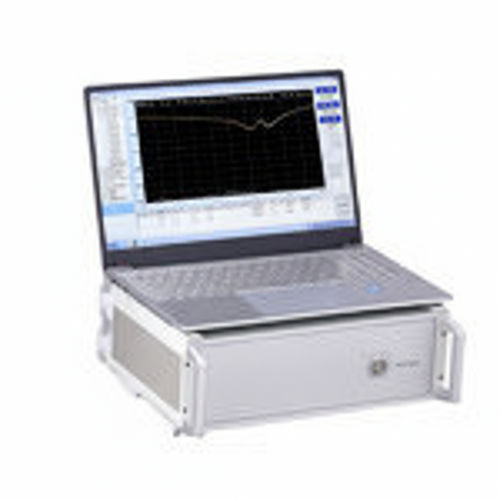

O UHV-310 SFRA é um analisador de resposta em frequência por varredura composto por host principal e laptop, concebido para detectar falhas internas em enrolamentos de transformadores por Frequency Response Analysis (FRA) com varredura linear e segmentada até 1 MHz.

Introdução do produto

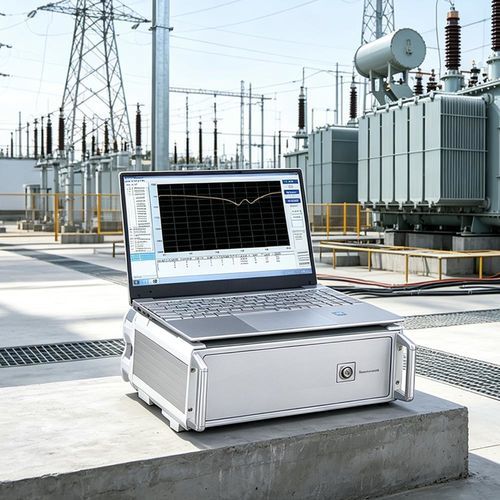

O instrumento mede parâmetros característicos dos enrolamentos internos do transformador e aplica FRA para identificar com precisão deformação do enrolamento, abaulamento, deslocamento, inclinação, curtos entre espiras e falhas entre fases. Indicado para inspeções em campo e laboratório, integra software em laptop com geração automática de relatórios.

Características técnicas

• Microprocessador de alta velocidade e alta integração para aquisição de dados e controlo precisos.
• Interface USB direta para transferência de dados com cabo para laptop.
• Conectividade Bluetooth sem fios para troca de dados durante operações de campo.
• Tecnologia DDS avançada de varredura digital para diagnóstico preciso de distorções, abaulamentos, deslocamentos, inclinações, curtos entre espiras e falhas entre fases.
• Aquisição dual‑channel 16 bits com medição em dB de alta resolução para maior precisão do sinal.
• Amplitude de saída ajustável por software, pico até 10 V.
• Geração automatizada de relatórios: o sistema cria relatórios de teste em formato Word eletrónico.
• Elevada repetibilidade de medição: repetibilidade de teste em fase superior a 99,5 % para a mesma fase do enrolamento.
• Tratamentos de superfície das placas PCB para resistência à humidade e gases corrosivos.
• Modos de medição flexíveis: suporte a varredura linear e segmentada, compatível com metodologias técnicas principais.
• Opções de visualização para eixos de frequência lineares e logarítmicos em conformidade com normas nacionais para relatórios amplitude‑frequência.

Parâmetros técnicos / Especificações

• Faixa de varredura linear: (1 kHz) ～ (1 MHz)
• Faixa de varredura segmentada: (0,5 kHz) ～ (1 MHz), dividida em segmentos:
  • (0,5 kHz) ～ (10 kHz)
  • (10 kHz) ～ (100 kHz)
  • (100 kHz) ～ (500 kHz)
  • (500 kHz) ～ (1000 kHz)
• Faixa de amplitude: (-100 dB) ～ (+20 dB)
• Precisão de amplitude: +20 dB ～ -60 dB: ±1 dB; -60 dB ～ -100 dB: ±2 dB
• Precisão da varredura: 0,01 %
• Impedância de entrada do sinal: 1 MΩ
• Impedância de saída do sinal: 50 Ω
• Taxa de repetição do teste em fase: 99,5 %
• Dimensões do instrumento: 300 × 340 × 120 mm
• Dimensões da caixa de embalagem em liga de alumínio: 310 × 400 × 330 mm
• Peso: 10 kg

Documentação

• Geração automática de relatórios em Word; manual do utilizador e certificado de calibração disponíveis em PDF mediante pedido.
