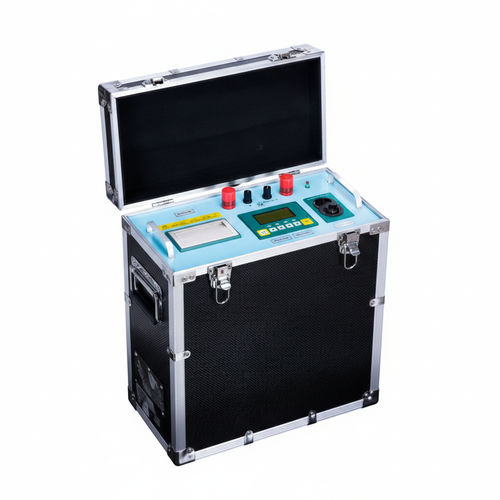

Testador para transformador UHV-20A

de alta tensãode baixa resistênciaportátil

O UHV-20A é um testador portátil de resistência de enrolamento CC projetado para medir a resistência CC dos enrolamentos de transformadores e reatores de alta tensão. Fornece medições rápidas e repetíveis e integra múltiplas proteções e funções de descarga para ensaios de aceitação, manutenção e ajuste de tomadas.

Características do produto

• Compacto e portátil: dimensões e peso reduzidos para uso em campo.
• Operação simples: controles intuitivos para ensaios eficientes.
• Medições rápidas e precisas: aquisição de alta velocidade com resultados estáveis e reproduzíveis.
• Segurança reforçada: descarga automática e indicação de descarga, proteções contra FEM inversa, corte de circuito e perda de alimentação.

Transporte e armazenagem

• Transporte: recomenda-se o uso de caixas de madeira e material amortecedor para evitar danos; se não forem usadas caixas de madeira, não empilhar os dispositivos de forma aleatória — camadas máximas de embalagem: duas; o painel deve ficar voltado para cima durante o transporte.
• Armazenagem: manter o instrumento em local seco, limpo e ventilado, livre de gases corrosivos; colocar uma almofada anti-humidade sob o instrumento; evitar empilhamento aleatório sem embalagem em madeira.

Aplicações

• Ensaios de aceitação, manutenção e ajuste de tomadas em transformadores de potência e equipamentos indutivos de alta tensão.

Características / especificações técnicas

• Modelo: UHV-20A
• Corrente de medida: 1 A, 5 A, 10 A, 20 A
• Faixa de medida: 1 A: 10 mΩ ~ 20 Ω; 5 A: 1 mΩ ~ 4 Ω; 10 A: 1 mΩ ~ 2 Ω; 20 A: 1 mΩ ~ 1 Ω
• Precisão: ±0,2% (faixa completa)
• Armazenamento de dados: 255 registros
• Visor: LCD; indicação de resistência: 4 1/2 dígitos
• Resolução máxima: 0,1 mΩ
• Alimentação: AC 220 V ±22 V, 50 Hz ±2 Hz (fusível 5 A)
• Dissipação máxima de potência: 300 W (corrente de ensaio: 10 A/hora)
• Ambiente de trabalho: temperatura 0 ℃ ~ 40 ℃; humidade relativa ≤ 80% RH
• Dimensões: 200 × 400 × 280 mm
• Peso: 6 kg (incluindo acessórios)
