Visão geral

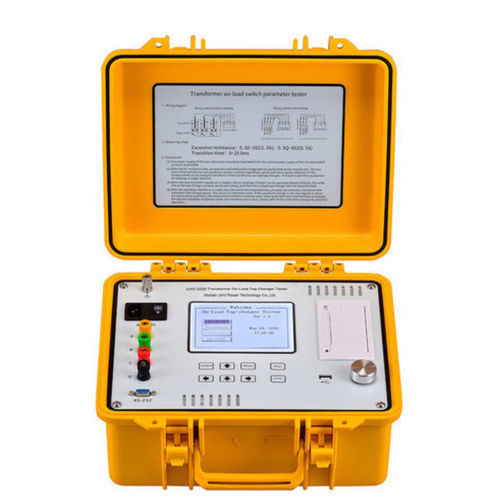

O UHV-3000 é um equipamento portátil para ensaio de comutadores em carga (OLTC) de transformadores de potência. Mede forma de onda de transição, tempo de transição, resistência transitória e verifica a sincronização trifásica. Equipado com saídas de corrente duplas, circuito de proteção integrado, funções de cálculo automático, ecrã 5,7" e armazenamento USB para diagnóstico em campo.

Aplicação

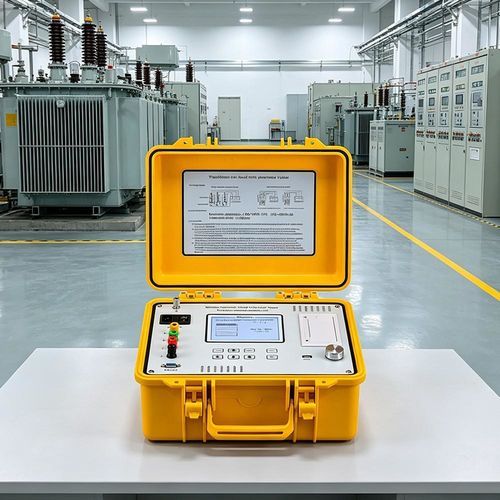

Destinado a comissionamento, manutenção rotineira e diagnóstico de avarias de OLTC em subestações e instalações industriais. Adequado para verificações monofásicas e trifásicas e análise de formas de onda.

Parâmetros técnicos
Corrente de saída: 1,0 A, 0,5 A
Intervalo de medição resistência de transição: 0,5 Ω–20 Ω (a 1,0 A); 0,5 Ω–40 Ω (a 0,5 A)
Intervalo de tempo de transição: 0–250 ms
Precisão resistência de transição: ±(5% leitura + 3 dígitos)
Precisão tempo de transição: ±(0,1% leitura + 3 dígitos)
Temperatura de operação: -10℃–50℃
Humidade relativa: ≤85% RH
Alimentação: AC 220 V ±10%, 50 ±1 Hz
Armazenamento de dados: USB (U-disk) e armazenamento local
Dimensões: 345 × 295 × 175 mm
Peso: 5 kg

Características

• Saídas de corrente duplas (1,0 A / 0,5 A) para ampliar o intervalo de medição.
• Cálculo automático da resistência e do tempo de transição.
• Circuito de proteção abrangente para operação segura em campo.
• Ecrã 5,7" para visualização direta de formas de onda e parâmetros no local.
• Armazenamento em pen USB para exportação de formas de onda e registos.
• Teclado independente e one-key flying shuttle para operação rápida.
• Design portátil e leve para uso em campo.

Especificações

• Modelo: UHV-3000
• Corrente de saída: 1,0 A, 0,5 A
• Resistência de transição: 0,5 Ω–20 Ω (1,0 A); 0,5 Ω–40 Ω (0,5 A)
• Tempo de transição: 0–250 ms
• Precisão: ver parâmetros técnicos
• Condições de operação: -10℃–50℃; ≤85% RH
• Alimentação: AC 220 V ±10%, 50 ±1 Hz
• Armazenamento: USB e local
• Dimensões: 345 × 295 × 175 mm
• Peso: 5 kg
