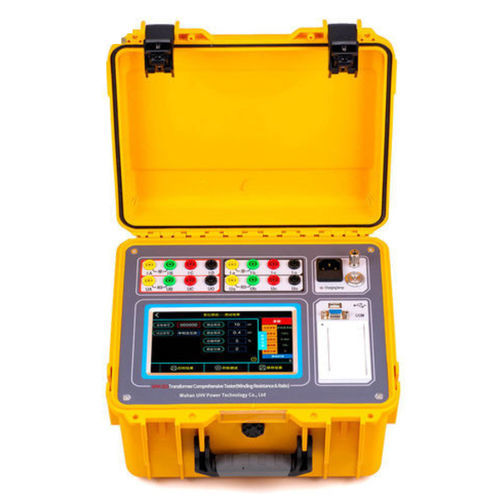

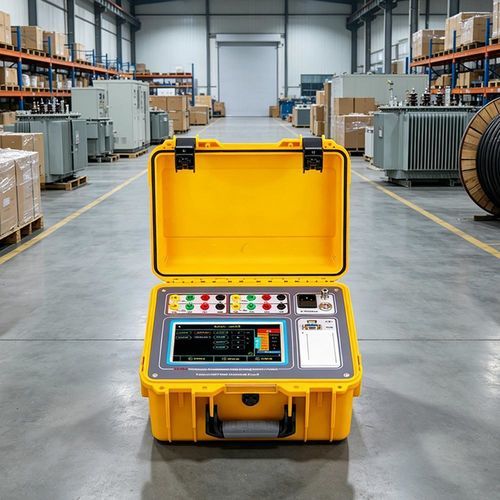

Testador de capacidade UHV-323

potênciaantirroubopara equipamento de 1 e 3 fases

Visão geral
Uma única ligação permite realizar testes de resistência do enrolamento em corrente contínua e de razão de espiras. Várias interfaces com e sem fios facilitam a expansão de funcionalidades e a transferência de dados. Ecrã industrial de 7 polegadas com interface clara para interação eficiente operador/máquina.

Parâmetros do produto
O sistema dois em um para ensaio de transformadores de distribuição (resistência direta + razão de espiras + nível de eficiência energética) é alimentado por uma bateria de lítio integrada de alta capacidade (7,8AH) e pode executar as três medições no local.

Parâmetros técnicos
Teste de resistência direta
Correntes de saída: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
Faixas de medição: 20A: 0,5mΩ–100mΩ; 10A: 1,0mΩ–300mΩ; 5A: 10mΩ–1,0Ω; 1A: 200mΩ–6,0Ω; 0,1A: 2,0Ω–60Ω; ≤10mA: 30Ω–50kΩ
Precisão: ±(leitura × 0,2% + 2 dígitos)

Teste de razão de espiras
Faixa de medição: 0,9–10000
Precisão: ±(leitura × 0,1% + 2 dígitos) (≤500); ±(leitura × 0,2% + 2 dígitos) (500–3000]; ±(leitura × 0,3% + 2 dígitos) (>3000)
Resolução: 0,9–9,9999: 0,0001; 10–99,999: 0,001; 100–999,99: 0,01; ≥10000: 1

Condições de uso e aparência
Alimentação: Bateria de lítio integrada 7,8AH; Carregador: AC 220V
Temperatura de funcionamento: -10℃ a 50℃
Humidade relativa: ≤90% (sem condensação)
Peso / Dimensões: 6,5 kg; 318 × 280 × 204 mm

Características

• Uma única ligação executa ambos os testes (resistência direta e razão de espiras), reduzindo o tempo de instalação.
• Modo resistência direta: ensaios automáticos trifásicos dos enrolamentos Yn, Y e △ com cálculo do desequilíbrio trifásico; saída máxima 20A para medições de muito baixa resistência em bobinas BT.
• Modo razão de espiras: suporta transformadores trifásicos, monofásicos e tipo Z; testes PT/CT de razão e polaridade; inclui função de teste cego.
• Várias interfaces com e sem fios para fácil expansão funcional e exportação de dados.
• Sistema embarcado Linux e arquitetura dual-core A7+M4 para operação segura e medições em tempo real.
• Ecrã industrial de 7 polegadas e carregador integrado para uso em campo.

Especificações técnicas

• Modelo: UHV-323
• Funções: resistência direta (winding DC resistance); teste de razão de espiras (turns ratio); avaliação de eficiência energética
• Correntes de saída: 20A, 10A, 5A, 1A, 0.1A, ≤10mA
• Faixas de medição resistência: 0,5mΩ–50kΩ dependendo da faixa
• Precisão resistência: ±(leitura × 0,2% + 2 dígitos)
• Faixa razão de espiras: 0,9–10000; precisão e resolução conforme acima
• Alimentação: Bateria de lítio integrada 7,8AH; Carregador: AC 220V
• Temperatura de serviço: -10℃ a 50℃
• Humidade relativa: ≤90% (sem condensação)
• Peso / Dimensões: 6,5 kg; 318 × 280 × 204 mm
