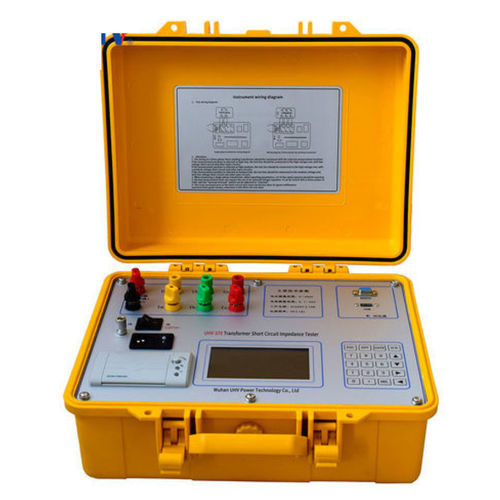

Testador de impedância UHV-370

de tensãode fasede funcionamento

Visão geral do produto
O UHV-370 é um testador portátil de impedância de curto-circuito para transformadores, projetado para deteção rápida no local de deformações do enrolamento e medição da impedância de curto-circuito. Disponibiliza amplas faixas de medição de tensão e corrente, ecrã tátil de 7,0 polegadas e relógio de alta precisão integrado para operação intuitiva e resultados com carimbo temporal.

Parâmetros do produto
O equipamento utiliza o método de ligação primária e não necessita de regulador de tensão externo. Após introdução dos parâmetros, inicia testes trifásicos automáticos e calcula a percentagem de erro de impedância por fase, fornecendo resultados claros para avaliação rápida do estado do enrolamento.

Parâmetros técnicos
Intervalo de medição de tensão: 5~400 V
Intervalo de medição de corrente: 0,1~20 A
Precisão de medição: 0,2 d
Alimentação: AC 220 V ±10%
Frequência: 50 Hz
Temperatura de operação: -10 ℃ a 50 ℃
Humidade ambiente: ≤85% RH
Peso líquido: 6 kg

Características

• Alimentado pela rede AC 220 V; fornece corrente automaticamente aos enrolamentos AB, BC e CA e recolhe os dados de fase simultaneamente.
• Teste trifásico automático com ligação primária (não requer ligação inversa com os cabos de teste).
• Suporta testes monofásicos e trifásicos com modos de operação manual ou automático.
• Ajuste automático da corrente de saída para corresponder aos limites de impedância do objeto em teste.
• Medições possíveis sem regulador de tensão externo.
• Capacidade de medição da impedância de sequência zero.
• Suporte para medição de indutância.
• Ecrã tátil de 7,0 polegadas com orientação no ecrã e menu em chinês para simplificar a operação.
• Funções de impressão e armazenamento; compacto e leve para utilização em campo.

Especificações técnicas

• Modelo: UHV-370
• Intervalo de medição de tensão: 5~400 V
• Intervalo de medição de corrente: 0,1~20 A
• Precisão de medição: 0,2 d
• Alimentação: AC 220 V ±10%
• Frequência: 50 Hz
• Temperatura de operação: -10 ℃ a 50 ℃
• Humidade ambiente: ≤85% RH
• Peso líquido: 6 kg
• Ecrã: tátil de 7,0 polegadas com orientação no ecrã
• Relógio interno de alta precisão para registo temporal das medições
• Funções: testes trifásicos automáticos (ligação primária), testes mono/trifásicos, cálculo automático da percentagem de erro de impedância, medição de impedância de sequência zero e indutância, ajuste automático de corrente, impressão e armazenamento
• A aplicação: deteção rápida no local de deformações dos enrolamentos do transformador e medição da impedância de curto-circuito
