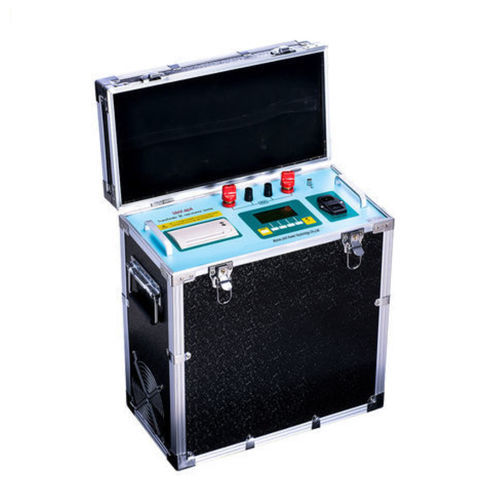

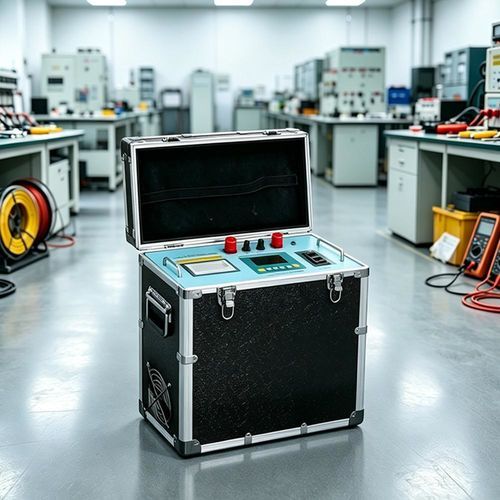

Miliohmímetro de transformador UHV-40A

digitalportátil

Visão geral
Testador de resistência de enrolamento CC compacto e leve para enrolamentos de transformador e equipamentos indutivos de alta potência. Operação de menu intuitiva, medições rápidas e repetíveis com precisão de laboratório (±0,2% FS ±2 dígitos) e resolução de 0,1 μΩ.

Parâmetros do produto
Projetado para entrega de transformadores, revisões e manutenção de comutadores de derivação. Vários valores de corrente de teste, armazenamento interno de dados e formato portátil para diagnóstico em campo e oficina.

Parâmetros técnicos
Correntes de teste: 2,5 A, 5 A, 10 A, 20 A, 40 A
Faixas de medição: 2,5 A: 10 mΩ–8 Ω; 5 A: 1 mΩ–4 Ω; 10 A: 1 mΩ–2 Ω; 20 A: 1 mΩ–1 Ω; 40 A: 1 mΩ–500 mΩ
Precisão: ±(0,2% escala completa ±2 dígitos)
Armazenamento de dados: 255 registros
Visor: LCD, indicação de resistência 4½ dígitos
Resolução: 0,1 μΩ
Alimentação: AC 220 V ±22 V, 50 Hz ±2 Hz (fusível 10 A)
Consumo máximo: 1200 W (a 40 A)
Ambiente de trabalho: 0 °C a 40 °C; humidade relativa ≤ 80 %
Dimensões: 440 × 230 × 490 mm
Peso: 20 kg (sem acessórios)

Recursos

• Compacto e leve para uso em campo e oficina.
• Menu claro para operações de teste simples.
• Ciclo de medição rápido com leituras estáveis e repetíveis.
• Descarga automática e indicação de descarga para reduzir erros de operação e aumentar a segurança.

Precauções

• Após medir cargas indutivas, não desconectar imediatamente os cabos de teste; aguarde a indicação de descarga do instrumento para evitar descargas indutivas.
• Não operar comutadores de derivação sem carga durante a medição.
• Se ocorrer falta de energia durante a medição, o instrumento iniciará descarga automática; aguarde pelo menos 30 segundos antes de remover a fiação.
• Ao medir, não curto-circuitar outros enrolamentos não testados à terra, pois isso retardará a magnetização e prolongará o tempo de estabilização dos dados.
• Verificar a tensão de alimentação antes de ligar: AC 220 V ±10% 50 Hz.
• Confirmar que o equipamento testado está desligado e desconectado de outros circuitos sob tensão antes do ensaio.
• Garantir que a carcaça do instrumento esteja devidamente aterrada durante os testes.
• Não colocar objetos estranhos sobre ou ao redor do painel durante o ensaio.
• Ao substituir fusíveis e acessórios, usar o mesmo modelo especificado para o instrumento.
• Proteger o instrumento contra umidade e óleo.

Caractéristiques / spécifications techniques

• Modelo: UHV-40A
• Correntes de teste disponíveis: 2,5 A, 5 A, 10 A, 20 A, 40 A
• Faixas de medição por corrente: 2,5 A (10 mΩ–8 Ω); 5 A (1 mΩ–4 Ω); 10 A (1 mΩ–2 Ω); 20 A (1 mΩ–1 Ω); 40 A (1 mΩ–500 mΩ)
• Precisão: ±(0,2% escala completa ±2 dígitos)
• Resolução: 0,1 μΩ
• Visor: LCD, 4½ dígitos
• Memória: 255 registros
• Alimentação: AC 220 V ±22 V, 50 Hz ±2 Hz (fusível 10 A)
• Consumo máximo: 1200 W (a 40 A)
• Temperatura de operação: 0 °C a 40 °C; humidade relativa ≤ 80 %
• Dimensões: 440 × 230 × 490 mm
• Peso líquido: 20 kg (sem acessórios)
