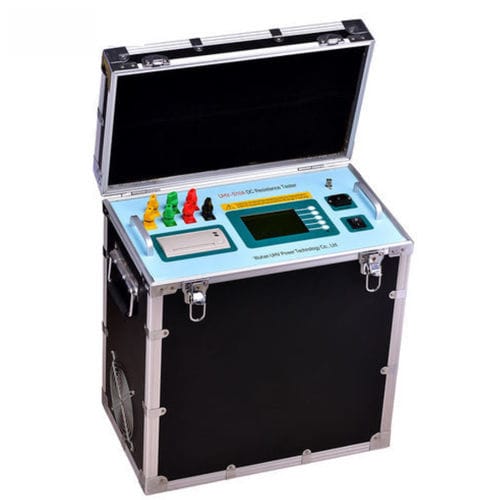

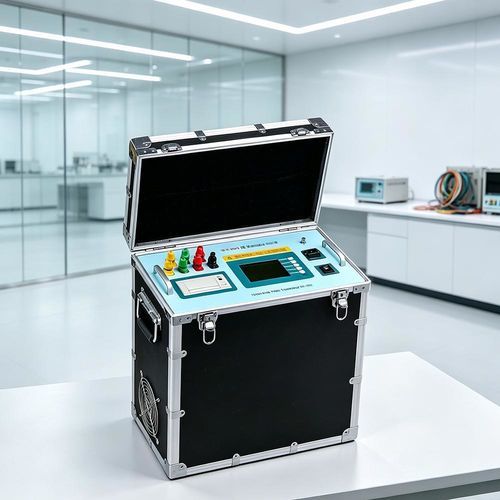

Testador CC UHV-S10A

antirroubode circuito integradopara transformador

Resumo
O instrumento fornece alta corrente de saída com seleção automática de corrente para operação simples. Integra um circuito de proteção confiável e apresenta um invólucro industrial em plástico leve, facilitando o transporte.

Parâmetros do produto
Este testador rápido de resistência CC é um equipamento de última geração projetado para medir a resistência CC de transformadores, otimizado para a medição simultânea dos enrolamentos trifásicos em transformadores de grande capacidade. Executa testes simultâneos nas três fases, reduzindo o tempo de medição em campo.

Parâmetros técnicos
Correntes de ensaio (monofásico): 1A, 5A, 10A, 20A
Correntes de ensaio (trifásico): 1A, 5A, 10A
Faixas de medição (monofásico): 1A 10mΩ ～ 20Ω; 5A 1mΩ ～ 4Ω; 10A 1mΩ ～ 2Ω; 20A 1mΩ ～ 1Ω
Faixas de medição (trifásico, por fase): 1A 10mΩ ～ 6Ω; 5A 1mΩ ～ 1Ω; 10A 1mΩ ～ 0,6Ω
Precisão de medição: ±(0,2% full span ± 2 dígitos)
Resolução máxima: 0,1 mΩ
Capacidade de armazenamento de dados: 150 grupos
Alimentação: AC 220V ±22V, 50Hz ±2Hz
Ambiente de trabalho: Temperatura ambiente 0°–40°C; Umidade relativa ≤80%

Recurso

• Medição simultânea da resistência CC dos três enrolamentos do transformador, permitindo um teste completo em uma única operação.
• Compatível com comutadores sob carga (on‑load tap changers): não é necessária descarga antes do ajuste, reduzindo o tempo de medição para cerca de um terço comparado a medições monofásicas sequenciais.
• Visor LCD de grande dimensão com interface gráfica clara para operação intuitiva e configuração simples.
• Impressora de painel integrada e grande memória não volátil para armazenar e imprimir resultados no local.
• Medições estáveis e rápidas com boa repetibilidade — ideal para medições em campo da resistência CC de transformadores.

Cuidados

• Ao medir um transformador regulador de tensão sem carga, aguarde a indicação de descarga completa antes de acionar o comutador de taps.
• Não desmonte a fiação durante o processo de medição.
• Se a barra de progresso de carga e o valor de corrente permanecerem parados, a resistência do enrolamento pode exceder a faixa selecionada; pressione 'Exit', selecione outra faixa de corrente e tente novamente.
• Ao substituir fusíveis ou acessórios, utilize peças do mesmo modelo que o instrumento.

Características / especificações técnicas

• Modelo: UHV‑S10A
• Função: Medição rápida da resistência CC dos enrolamentos de transformador com teste trifásico simultâneo
• Correntes de ensaio (monofásico): 1A, 5A, 10A, 20A
• Correntes de ensaio (trifásico): 1A, 5A, 10A
• Faixas de medição: ver seção Parâmetros técnicos
• Precisão: ±(0,2% full span ± 2 dígitos)
• Resolução: 0,1 mΩ
• Armazenamento de dados: 150 grupos
• Alimentação: AC 220V ±22V, 50Hz ±2Hz
• Condições de operação: 0°–40°C, umidade relativa ≤80%
• Display: LCD gráfico de grande dimensão
• Opções: Impressora frontal integrada, memória não volátil de grande capacidade
