Sistema de teste de tangente delta UHV-341

de fator de dissipaçãode fator de capacidadepara transformador de potência

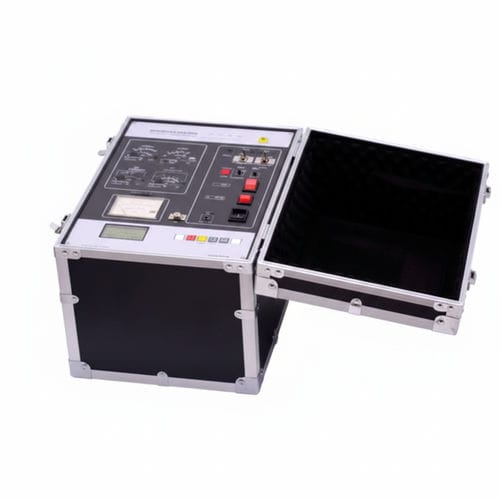

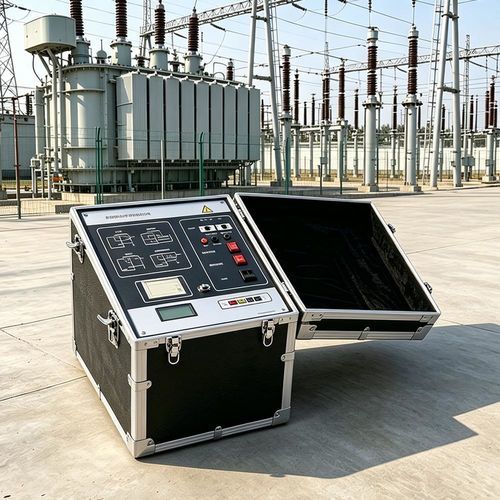

O UHV-341 é um testador Tan Delta portátil (fator de dissipação) projetado para diagnosticar a deterioração por humidade e defeitos locais no isolamento de transformadores e equipamentos elétricos. É indicado para fabricação, instalação, recepção e testes preventivos.

Visão geral / Capacidades

• Realiza medições do fator de dissipação (tgδ) e da capacitância (Cx) para isolamento de transformadores e componentes associados; suporta medição simultânea C1/C2 em testes de autoexcitação CVT.
• Suporta medição de blindagem de baixa tensão em fiação reversa para cenários de aterramento do barramento CVT, permitindo medir perda dielétrica em fiação reversa de 10 kV sem remover fios.
• Funções integradas de medição de tensão aplicada e medição auxiliar CN.
• Precisão adequada para medição de perda dielétrica em óleo com copo de óleo padrão e cabos de teste dedicados.
• Tecnologia de conversão de frequência reduz interferência de 50 Hz no local, garantindo resultados confiáveis em ambientes com forte interferência eletromagnética.
• Proteção contra sobrecorrente para evitar danos ao instrumento em caso de curto-circuito ou falha da amostra.
• Inclui capacitor padrão e fonte de alta tensão para simplificar testes em campo e reduzir fiação.
• Display LCD de grande dimensão com menus guiados para operação intuitiva (menus em caracteres chineses na unidade).

Especificações técnicas

• Saída de alta tensão: 0,5 ～ 10 kV; 20 marchas (incremento de 500 V por marcha); capacidade: 1500 VA.
• Precisão: tgδ: ±(leitura × 1 % + 0,06 %); Cx: ±(leitura × 0,5 % + 5 pF).
• Resolução: tgδ: 0,001 %; Cx: 0,001 pF.
• Faixa de medição: tgδ: 0,001 % < tgδ < 100 %.
• Intervalo de capacitância HV interna: 3 pF ～ 60000 pF / 10 kV; 60 pF ～ 1 µF / 0,5 kV.
• Intervalo de capacitância HV externa: 3 pF ～ 1,5 µF / 10 kV; 60 pF ～ 30 µF / 0,5 kV.
• Alimentação: AC 220 V ±10 %, 50/60 ±1 Hz.
• Métodos de medição: modos de frequência única: 45 Hz, 50 Hz, 55 Hz, 60 Hz, 65 Hz; modos de dupla frequência: 45/55 Hz, 55/65 Hz, 47,5/52,5 Hz (conversão automática de dupla frequência).
• Adaptação harmónica: ≤ 3 %.
• Condições de utilização: temperatura ambiente -15 ℃ ～ 50 ℃; humidade < 80 % (sem condensação).
• Dimensões (C × L × A): 460 × 345 × 345 mm.
• Peso: 35 kg.
• Nomes alternativos: Testador de fator de dissipação; Testador Tan Delta para transformador.
