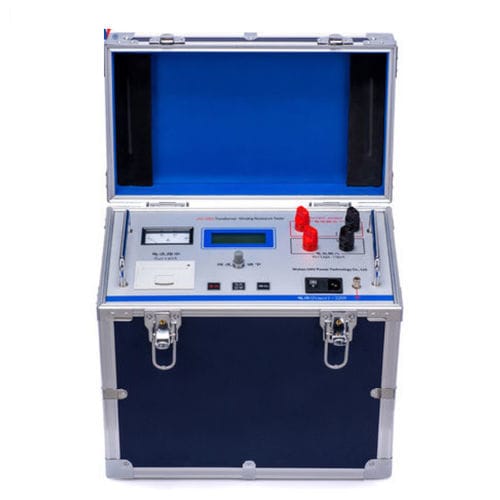

Testador CC UHV-100A

de massade performancede alta tensão

Descrição
O testador de resistência de enrolamento CC para transformador UHV-100A incorpora tecnologia de potência avançada e controlo por microcontrolador de alta velocidade para fornecer medições automatizadas e precisas da resistência dos enrolamentos. É compacto e leve, fornece elevada corrente de saída, boa imunidade a interferências, descarga automática com alarme e funções de proteção.

Parâmetros técnicos
Corrente de ensaio: 10 A, 20 A, 40 A, 100 A
Faixas de medição: 10 μΩ ～ 100 mΩ (100 A); 100 μΩ ～ 500 mΩ (40 A); 200 μΩ ～ 1 Ω (20 A); 500 μΩ ～ 2 Ω (10 A)
Precisão: 0,2 %
Resolução: 0,1 μΩ
Temperatura de funcionamento: 0 ～ 40 °C
Humidade ambiente: ≤ 90% HR (sem condensação)
Alimentação: AC 220 V ±10 %, 50 Hz ±1 Hz
Peso: 17 kg
Dimensões externas: 400 × 230 × 380 mm

Apelidos

• Testador de resistência de enrolamento CC
• Ohmímetro
• Testador de resistência CC para transformador trifásico

Medidas de segurança

• Ler cuidadosamente o manual de instruções antes de utilizar o equipamento.
• O operador deve possuir conhecimentos eléctricos básicos.
• Não utilizar o instrumento na chuva, em atmosferas com gases corrosivos, poeira excessiva, altas temperaturas ou luz solar directa.
• Evitar choques prolongados e vibrações fortes.
• Manutenção e afinação apenas por pessoal qualificado.
• Após o ensaio, aguardar que o alarme de descarga cesse antes de desligar a alimentação e remover as linhas de teste.
• Ao medir um comutador sem carga, esperar que o alarme de descarga pare antes de mudar a posição.
• Não mover a garra de teste nem o cabo de alimentação durante a medição.

Precauções

• Antes de testar um comutador sem carga, certificar-se de que está reiniciado. Após descarga, aguardar pelo menos 10 s após o fim do alarme antes de operar o comutador.
• Antes de desligar, aguardar o fim da descarga e o cessar do alarme; aguardar >10 s se possível para garantir descarga completa.
• Seleccionar a corrente de ensaio dentro das faixas especificadas. Se a corrente exceder o valor predefinido, a unidade permanece em estado de carga; se a faixa for insuficiente, será exibido "current too low" — seleccionar a corrente adequada.
• Ao utilizar o método de assistência magnética, considerar a alteração efectiva da faixa (ligações em paralelo/serie das bobinas podem acrescentar ~1,5× a resistência da bobina HT).
• Remover contactos curtos após descarga pode provocar faíscas por corrente residual — fenómeno normal.
• Limpar a película de óxido nos terminais expostos ou rodar a garra após a ligação para assegurar bom contacto e medições precisas.

Características / especificações técnicas

• Modelo: UHV-100A
• Correntes de ensaio: 10 A / 20 A / 40 A / 100 A
• Faixas de medição: ver parâmetros técnicos
• Precisão: 0,2 %
• Resolução: 0,1 μΩ
• Temperatura de funcionamento: 0 ～ 40 °C
• Humidade relativa: ≤ 90% HR (sem condensação)
• Alimentação: AC 220 V ±10 %, 50 Hz ±1 Hz
• Peso: 17 kg
• Dimensões: 400 × 230 × 380 mm
