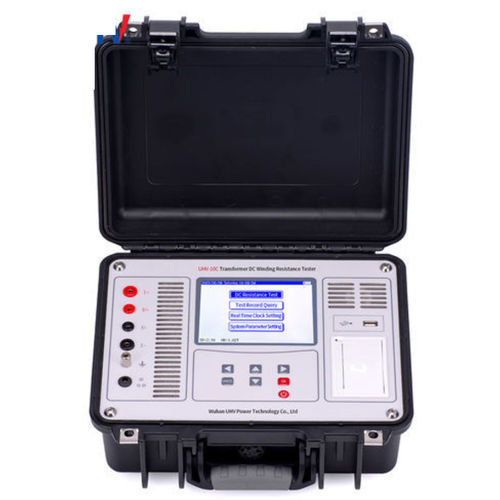

Testador segurança UHV-10C

antirroubopara enrolamento estatóricopara equipamento elétrico

Visão geral
Bateria de lítio integrada de alta capacidade, design compacto e portátil. Velocidade de medição rápida e elevada precisão. Equipado com função de conversão resistência‑temperatura (RT) para análise direta.

Parâmetros do produto
Este testador de resistência de enrolamento DC para transformadores foi desenvolvido para uso em campo e em oficina em transformadores, reatores e outros componentes indutivos, bem como em amostras resistivas (condutores, contactos). O formato portátil com bateria integrada permite medições prolongadas sem alimentação da rede.

Parâmetros técnicos
Teste de resistência direta
Escala de corrente | Faixa de medição | Escala de corrente | Faixa de medição
10 A | 500μΩ ~ 200mΩ | 100 mA | 10Ω ~ 200Ω
5 A | 10mΩ ~ 1Ω | 10 mA | 50Ω ~ 2kΩ
1 A | 100mΩ ~ 20Ω | 1 mA | 500Ω ~ 50kΩ

Índice técnico
Precisão: ±(Reading × 0.2% + 2 digits) | Resolução máxima: 0.1μΩ

Condições de uso e aparência
Fonte de alimentação: Bateria de lítio integrada ou carregador externo (entrada do carregador 100 ~ 240 VAC, 50/60 Hz)
Tensão/corrente de carregamento: 16.8 V / ≤2 A | Tempo de carga: ≈4 horas | Tempo de serviço por carga completa: >8 horas
Peso unidade principal: 3,6 kg (excluindo cabos de teste) | Dimensões: 325 × 225 × 125 mm
Temperatura de operação: -10℃ ~ 50℃ | Humidade relativa: ≤90% (sem condensação)

Recursos

• Dupla alimentação: bateria interna de lítio ou carregador AC 220 V adaptativo para uso em campo ou oficina.
• Saídas de corrente selecionáveis até 10 A (≤10 A / 25 V) com auto‑range para medições rápidas e seguras.
• Ampla faixa de medição: de 500μΩ a 50 kΩ segundo a escala selecionada.
• Conversão resistência‑temperatura: cálculo RT integrado para valores de resistência corrigidos pela temperatura.
• Proteções abrangentes: detecção de back‑EMF, circuito aberto, perda de alimentação e sobretemperatura com alarmes.
• Visor legível ao sol: LCD colorido industrial de 5,6" adequado para uso externo.
• Saída de dados e relatórios: memória local e exportação por USB; suporte a impressora externa.

Precauções

• Testar o enrolamento regulador de tensão em vazio; não accionar o comutador de derivação a vazio durante o teste ou antes da descarga.
• Durante o teste ou descarga, não remover os cabos de teste nem desligar o interruptor de alimentação.
• Ao testar um transformador, os enrolamentos do lado não medido devem estar em circuito aberto.

Características / especificações técnicas

• Modelo: UHV-10C
• Faixas de corrente de medição: 10 A, 5 A, 1 A, 100 mA, 10 mA, 1 mA
• Faixas de medição de resistência: 500μΩ ~ 200mΩ; 10mΩ ~ 1Ω; 100mΩ ~ 20Ω; 10Ω ~ 200Ω; 50Ω ~ 2kΩ; 500Ω ~ 50kΩ
• Precisão: ±(Reading × 0.2% + 2 digits)
• Resolução máxima: 0.1μΩ
• Fonte de alimentação: Bateria de lítio integrada ou carregador externo (100 ~ 240 VAC, 50/60 Hz)
• Tensão/corrente de carga: 16.8 V / ≤2 A
• Tempo de carga: ≈4 horas; Autonomia: >8 horas por carga completa
• Peso (unidade principal): 3,6 kg (sem cabos de teste)
• Dimensões (unidade principal): 325 × 225 × 125 mm
• Temperatura de operação: -10℃ ~ 50℃
• Humidade relativa: ≤90% (sem condensação)
• Visor: LCD colorido industrial 5,6" (legível ao sol)
• Saída de dados: memória local e exportação USB; suporte a impressora externa
• Segurança: proteções contra back‑EMF, circuito aberto, perda de alimentação e sobretemperatura com alarmes
