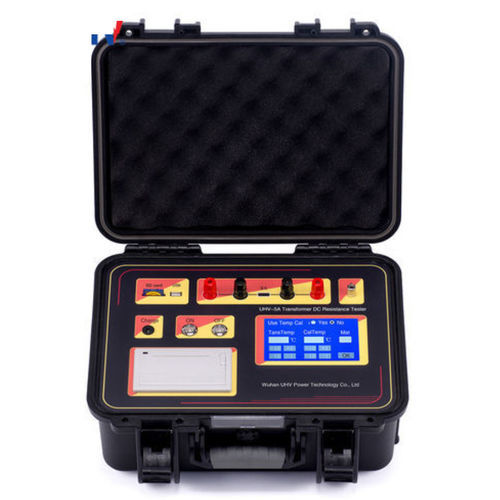

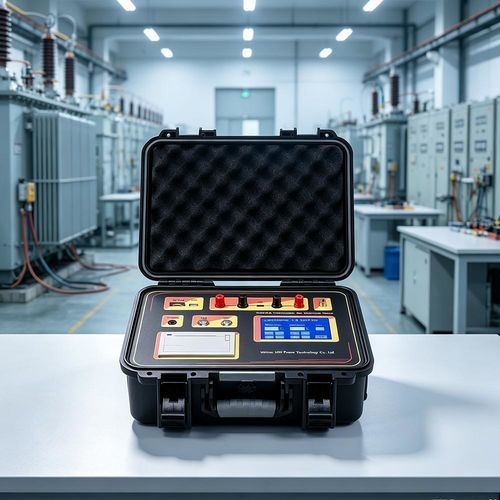

Testador segurança UHV-5A

antirroubode baixa resistênciapara equipamento elétrico

Descrição geral
Instrumento portátil para medição da resistência de enrolamento em CC de transformadores e cargas indutivas. Utiliza compensação por fonte de corrente e medição de quatro fios (Kelvin) para eliminar erros causados pela resistência de contato/linha. Inclui proteção contra sobretensão, bateria recarregável de íon-lítio integrada e alta capacidade de corrente de saída para medições precisas e repetíveis em campo e laboratório.

Parâmetros do produto
Tipo: portátil integrado
Dimensões: 260 mm × 160 mm × 80 mm
Peso: 3 kg
Bateria: bateria DC recarregável de íon-lítio integrada
Carregador: entrada AC 220 V (50±1) Hz — saída DC 29,4 V
Temperatura de operação: -10 °C a 45 °C
Umidade relativa: ≤85% RH (sem condensação)
Altitude máxima: ≤2000 m
Potência máxima de saída: 100 W (nível 5 A; tensão em circuito aberto ≈20 V)

Recursos

• Tela: ecrã tátil a cores de 5,0 polegadas (interface chinesa; versão em inglês disponível mediante pedido)
• Armazenamento: até 1.000 registos de teste
• Modo de teste: bateria integrada de alta capacidade para alimentação DC — conveniente para inspeções externas
• Opções de corrente: cinco níveis automáticos (inclui 5 A)
• Alta precisão: precisão 0,2% ± 2 dígitos
• Intervalo de medição: 1 μΩ a 100 kΩ; resolução 0,1 μΩ
• Impressão: impressora micro térmica integrada para impressão em tempo real
• Gestão de ficheiros: modo de armazenamento USB para cópia direta dos registos
• Definições de parâmetros: campos configuráveis — número, material, fase do enrolamento testado, temperatura do enrolamento e valor convertido
• Desligamento automático: desliga após 3 minutos de inatividade
• Indicador de energia: nível de bateria mostrado na inicialização
• Aviso de bateria fraca: aviso e desligamento controlado para proteger a bateria

Notas adicionais
Método de medição: medição de quatro fios (Kelvin) para eliminar a influência da resistência de contacto/linha. Proteções: proteção contra sobretensão e funções de segurança integradas para garantir segurança e repetibilidade em laboratório e em campo.

Especificações técnicas

• Modelo: UHV-5A
• Tipo: portátil integrado
• Dimensões: 260 mm × 160 mm × 80 mm
• Peso: 3 kg
• Alimentação: bateria DC recarregável de íon-lítio integrada; carregador entrada AC 220 V (50±1) Hz, saída DC 29,4 V
• Temperatura de operação: -10 °C a 45 °C
• Humidade relativa: ≤85% RH (sem condensação)
• Altitude máxima: ≤2000 m
• Potência máxima de saída: 100 W (5 A; tensão em circuito aberto ≈20 V)
• Intervalo de medição: 1 μΩ a 100 kΩ; resolução 0,1 μΩ
• Precisão: 0,2% ± 2 dígitos
• Ecrã: ecrã tátil a cores de 5,0 polegadas
• Armazenamento: até 1.000 registos
• Definições de corrente: cinco níveis automáticos
• Impressora: micro térmica integrada
• Transferência de dados: modo de armazenamento USB para cópia direta
• Proteções: proteção contra sobretensão e funções de segurança integradas
