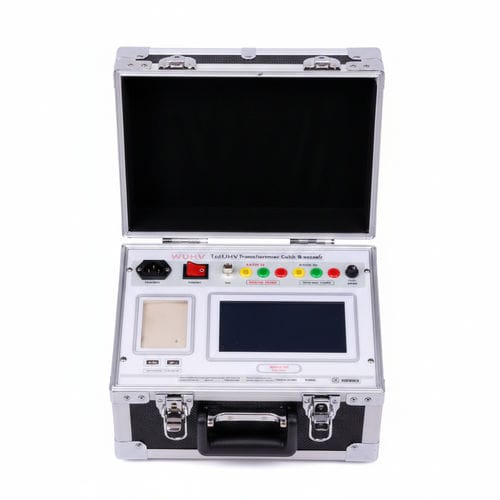

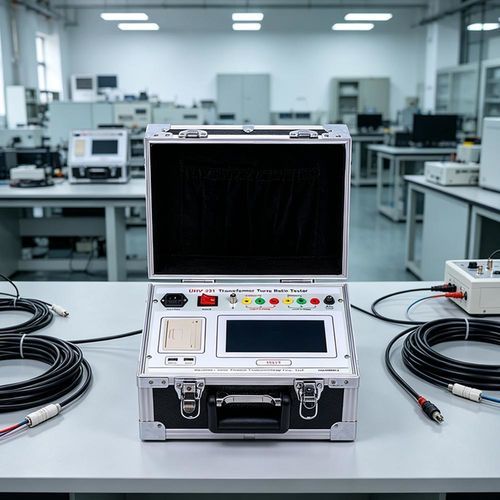

Medidor de relação de espiras digital UHV-331

para transformador

O testador de relação de espiras UHV-331 é um equipamento portátil concebido para medir a relação de transformação e o grupo vetorial de enrolamentos em transformadores trifásicos, incluindo unidades com ligação tipo Z. Destina-se ao uso em campo e em oficina, quando são necessárias medições rápidas, repetíveis e gestão flexível de dados.

Características principais

• Adequado para transformadores trifásicos, incluindo ligações do tipo Z (ligação zero).
• Duas opções de tensão de saída para transformadores com elevada corrente de sequência zero.
• Cálculo automático da posição do tap e identificação do grupo vetorial.
• Operação rápida: mede as três fases em aproximadamente 18 segundos.
• Excelente repetibilidade com resultados estáveis.
• Armazenamento automático de até 99 conjuntos de dados de teste.
• Processamento de dados flexível: recuperar, imprimir, exportar para USB, apagar e enviar para PC.
• Proteções contra curto-circuito do transformador e curto entre espiras; informações de falha exibidas no ecrã LCD.
• Compatível com software para PC para controlo total do processo de ensaio e gestão de dados.
• Fornecido com manual de operação detalhado; design compacto (ligeiramente maior que uma folha A4), peso da unidade principal: 6,9 kg.

Parâmetros técnicos / especificações

• Faixa de teste da taxa de transformação: 0.8～10000
• Faixa de teste de grupos (vector): 0～11
• Precisão de teste da relação de transformação: class 0.1 (HV: 0.8～200)
• Precisão de teste da relação de transformação: class 0.2 (HV: 200～1000)
• Precisão de teste da relação de transformação: class 0.5 (HV: 1000～10000)
• Precisão de teste da relação de transformação: class 0.2 (LV: 0.8～100)
• Resolução da taxa de transformação: 0.0001
• Entrada de energia: 220V ±10%, 50Hz ±1Hz
• Temperatura de serviço: -20℃ ～ 40℃
• Humidade relativa: ≤85%, sem condensação
• Dimensões (unidade principal): 325 mm × 280 mm × 190 mm
• Peso (unidade principal): 6,9 kg
