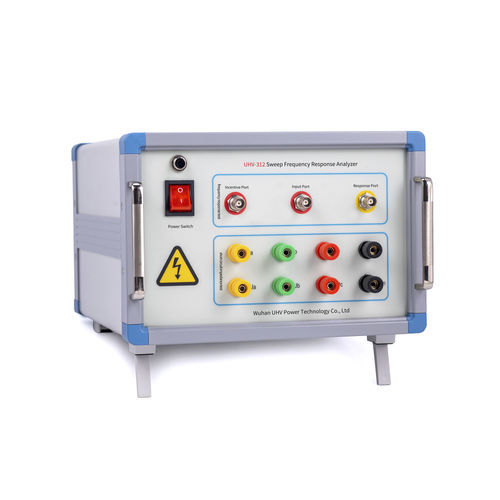

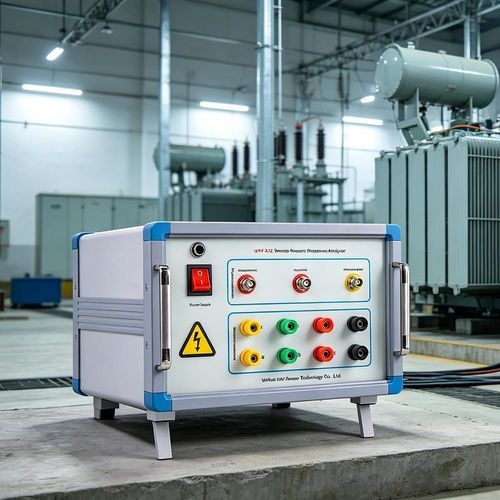

Analisador de resposta em frequência UHV-312

para redes elétricas trifásicaspara redes elétricas monofásicaspara teste

Descrição geral
O UHV-312 é um analisador de resposta em frequência por varredura projetado para testes de diagnóstico de enrolamentos de transformadores. Suporta métodos de resposta em frequência (varredura) e método de impedância em curto-circuito de baixa tensão, armazena resultados em banco de dados e inclui função de medição de indutância. O instrumento é indicado para uso em campo e compatível com plataformas Windows.

Parâmetros do produto
O UHV-312 destina-se a transformadores médios e grandes. Utiliza amostragem CA síncrona de alta precisão e processamento digital FFT para tensão e corrente, garantindo medições estáveis e repetíveis. Suporta medição automática trifásica ou teste monofásico com curto-circuito confiável no lado de baixa tensão. Após inserir os parâmetros do transformador, o equipamento testa e calcula automaticamente impedância e porcentagem de erro por fase. A exibição em tempo real das formas de onda de tensão e corrente auxilia o diagnóstico em campo.

Parâmetros técnicos

• Velocidade de medição: enrolamento monofásico 1–2 minutos
• Tensão de saída (método de impedância): até 20 Vpp (ajuste automático)
• Impedância de saída: 50 Ω
• Impedância de entrada: 1 MΩ (canal de resposta com resistor de casamento de 50 Ω integrado)
• Faixa de varredura: 100 Hz – 2 MHz
• Precisão de frequência: 0,005 %
• Frequência de amostragem: 100 MSPS
• Modo de varredura: linear ou logarítmico; pontos configuráveis
• Exibição de curva: curva amplitude–frequência; visualização osciloscópio para tensão/corrente
• Faixa dinâmica de medição: −120 dB a 20 dB
• Faixa de tensão (método de impedância): 0–220 V
• Faixa de corrente (método de impedância): 0–10 A
• Frequência de ensaio de impedância: 50 Hz / 60 Hz

Recursos / Funcionalidades

• O método de resposta em frequência mede características dos enrolamentos sem remover a tampa do transformador, permitindo detectar deformações, inchaços ou deslocamentos axiais (adequado para transformadores ≥66 kV).
• Medição rápida: 1–2 minutos por enrolamento (monofásico).
• Alta precisão de frequência (0,005 %) e ampla faixa dinâmica para análise detalhada.
• Isolamento de 5000 V para proteção do computador de teste.
• Função de osciloscópio integrada para monitoramento em tempo real.
• Carregamento simultâneo de até 9 curvas com cálculo automático de parâmetros e comparação diagnóstica.
• Software de análise conforme DL/T911-2016 e IEC60076-18.
• O método de impedância em curto-circuito não requer regulador externo e pode aplicar automaticamente tensão aos enrolamentos HV AB/BC/CA, coletar dados sincronos e calcular percentuais de erro de impedância.
• Armazenamento em banco de dados e exportação automática para Word (se Office instalado) ou relatórios JPG para facilitar a emissão de relatórios.
• Medição de indutância integrada.
• Interface de software intuitiva e operação por uma tecla para simplificar o trabalho em campo.

Características / Especificações técnicas

• Modelo: UHV-312
• Método: resposta em frequência por varredura e método de impedância em curto-circuito de baixa tensão
• Faixa de varredura: 100 Hz – 2 MHz
• Precisão de frequência: 0,005 %
• Frequência de amostragem: 100 MSPS
• Velocidade de medição: 1–2 minutos por enrolamento (monofásico)
• Tensão de saída (método de impedância): até 20 Vpp (ajuste automático)
• Impedância de saída: 50 Ω
• Impedância de entrada: 1 MΩ (canal de resposta com 50 Ω integrado)
• Faixas dinâmicas: −120 dB a 20 dB
• Faixa de medição de tensão: 0–220 V
• Faixa de medição de corrente: 0–10 A
• Frequência de impedância: 50 Hz / 60 Hz
• Proteção: isolamento de 5000 V
• Plataforma: compatível com Windows 2000/XP/7/8/10/11; armazenamento em banco de dados; geração automática de relatórios (Word/JPG)
