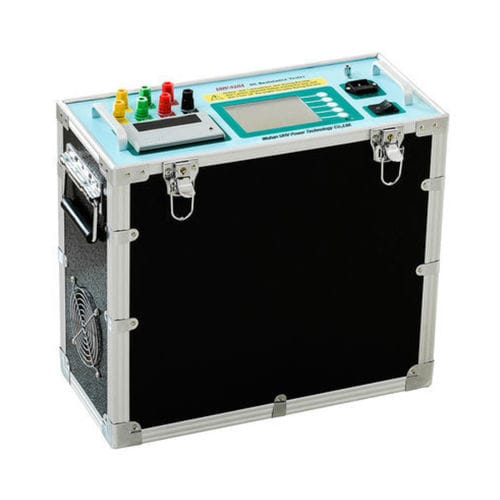

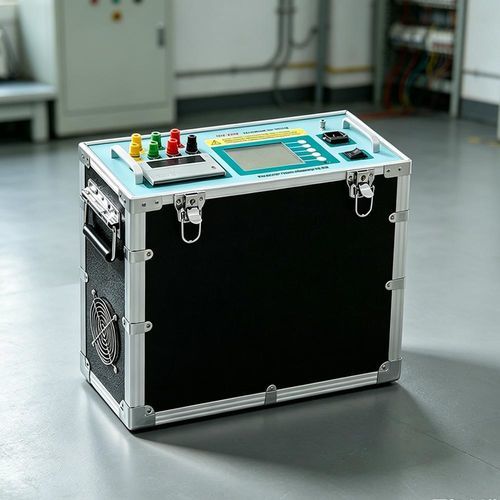

Testador antirroubo UHV-S20A

para transformadorpara subestaçãopara sistema de alimentação

Descrição
Permite testar simultaneamente a resistência CC dos enrolamentos trifásicos do transformador. Equipado com funções de proteção abrangentes e um LCD com menu em inglês para operação intuitiva.

Parâmetros do produto
O testador de resistência CC trifásico é um equipamento de última geração para medir a resistência CC de transformadores, otimizado para enrolamentos trifásicos de grande capacidade. Permite a medição simultânea das três fases, reduzindo o tempo de teste e simplificando as operações em campo.

Parâmetros técnicos

• Modos de medição: Monofásico (bifásico) e Trifásico
• Escalas de corrente (monofásico): 1A, 5A, 10A, 20A, 40A
• Escalas de corrente (trifásico): 1A, 5A, 10A, 20A
• Faixa de medição (monofásico por escala): 1A: 10 mΩ–20 Ω; 5A: 1 mΩ–4 Ω; 10A: 1 mΩ–2 Ω; 20A: 1 mΩ–1 Ω; 40A: 1 mΩ–0,5 Ω
• Faixa de medição (trifásico, cada fase por escala): 1A: 10 mΩ–6 Ω; 5A: 1 mΩ–1 Ω; 10A: 1 mΩ–0,6 Ω; 20A: 1 mΩ–0,3 Ω
• Resolução máxima: 0,1 mΩ
• Precisão de medição: ±0,2 % (faixa completa) ±2 dígitos
• Armazenamento de dados: 150 grupos
• Alimentação: AC 220V ±22V, 50Hz ±2Hz
• Ambiente de trabalho: temperatura 0℃–40℃; humidade relativa ≤80 % RH

Recursos

• Medição trifásica simultânea que reduz significativamente o tempo de teste
• Medições CC rápidas e precisas dos enrolamentos
• Funções de proteção abrangentes para operação segura
• Design compacto e fácil transporte
• Menu LCD em inglês para operação simples
• Alta precisão, boa repetibilidade de dados e forte resistência a interferências

Características / especificações técnicas

• Modelo: UHV-S20A
• Aplicação: medição de resistência CC de enrolamentos de transformadores (monofásico e trifásico)
• Gamas de corrente selecionáveis: até 40A (monofásico) e até 20A por fase (trifásico)
• Faixas de medição: desde 1 mΩ até dezenas de ohms conforme a escala
• Resolução: 0,1 mΩ
• Precisão: ±0,2 % (faixa completa) ±2 dígitos
• Memória: 150 grupos
• Alimentação: CA 220V ±22V, 50Hz ±2Hz
• Condições de trabalho: 0℃–40℃, ≤80 % RH
• Funções principais: medição trifásica simultânea, proteções múltiplas, design portátil, menu LCD
