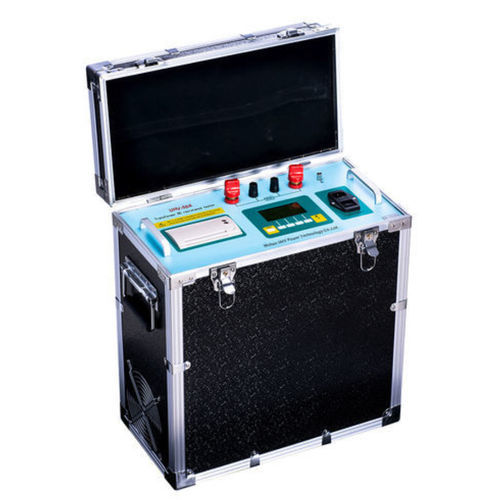

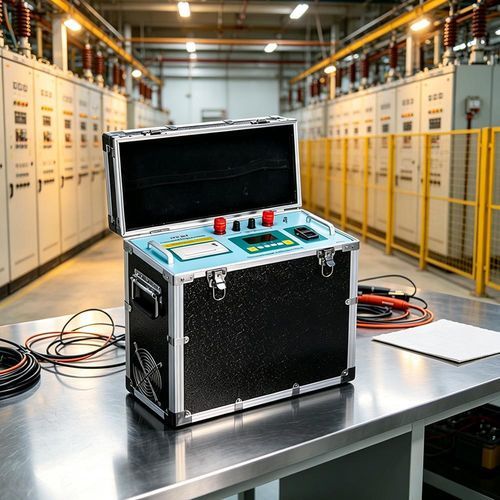

Testador antirroubo UHV-50A

de integridadeCCpara enrolamento estatórico

Descrição
O testador de resistência de enrolamento CC UHV-50A adota um projeto de alimentação atualizado que proporciona desempenho estável, medições rápidas e boa repetibilidade dos dados. Destina-se à medição precisa da resistência CC de enrolamentos de transformadores e de equipamentos indutivos de alta potência, sendo adequado para produção, P&D e manutenção em campo.

Parâmetros técnicos
Correntes de teste: 2,5 A, 5 A, 10 A, 20 A, 50 A
Faixas de medição: 2,5 A: 10 mΩ – 8 Ω; 5 A: 1 mΩ – 4 Ω; 10 A: 1 mΩ – 2 Ω; 20 A: 1 mΩ – 1 Ω; 50 A: 1 mΩ – 500 mΩ
Precisão de medição: ±0,2 % da escala completa ±2 dígitos
Armazenamento de dados: 255 registros
Display: LCD, resistência exibida em 4 1/2 dígitos
Resolução máxima: 0,1 μΩ
Alimentação: CA 220 V ±22 V, 50 Hz ±2 Hz (fusível 5 A)
Consumo máximo: 1500 W (a 10 A)
Ambiente de trabalho: 0 °C a 40 °C; humidade relativa ≤ 80 %
Dimensões: 440 × 230 × 490 mm
Peso: 16 kg (com acessórios)

Recursos

• Formato compacto e peso reduzido, adequado para oficina e campo.
• Operação por menu em chinês com interface clara para procedimentos repetíveis.
• Medição rápida com resultados estáveis e precisos.
• Descarga automática e indicação de descarga para reduzir erros e aumentar a segurança.

Importância do instrumento
A medição precisa da resistência CC é essencial para avaliar a integridade dos enrolamentos, diagnosticar falhas e verificar a qualidade das conexões em transformadores e equipamentos indutivos. O instrumento aplica a lei de Ohm: corrente de teste controlada e medição de tensão são convertidas pela eletrónica em um valor de resistência fiável para manutenção e controlo de qualidade.

Área de aplicação
O UHV-50A é utilizado na fabricação e ensaio de transformadores, manutenção de sistemas de energia, produção de equipamentos elétricos, laboratórios de P&D e outras áreas que exigem medição de baixa resistência (processos de semicondutores, pesquisa de materiais, ensaios de impedância biomédica).

Características / Especificações técnicas

• Modelo: UHV-50A
• Correntes de teste disponíveis: 2,5 A / 5 A / 10 A / 20 A / 50 A
• Faixas de medição típicas por corrente: 2,5 A (10 mΩ–8 Ω), 5 A (1 mΩ–4 Ω), 10 A (1 mΩ–2 Ω), 20 A (1 mΩ–1 Ω), 50 A (1 mΩ–500 mΩ)
• Precisão: ±0,2 % da escala completa ±2 dígitos
• Armazenamento: até 255 registros
• Display: LCD, 4 1/2 dígitos
• Resolução máxima: 0,1 μΩ
• Alimentação: CA 220 V ±22 V, 50 Hz ±2 Hz (fusível 5 A)
• Potência máxima: 1500 W (a 10 A)
• Ambiente: 0 °C a 40 °C; humidade relativa ≤ 80 %
• Dimensões: 440 × 230 × 490 mm
• Peso: 16 kg (com acessórios)
