Eslinga de corrente 80 DOF

de 2 pernasem aço

Visão geral do produto

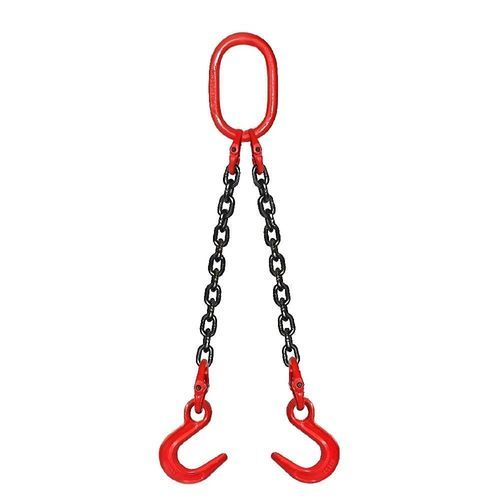

A eslinga de corrente Grade 80 DOF é um conjunto de elevação de duas pernas fabricado com corrente e componentes em aço de liga Grade 80 temperado. A eslinga é equipada com um elo mestre oblongo na parte superior e dois ganchos de fundição na parte inferior, fornecendo uma ampla abertura de gancho para elevação segura em dois pontos. O projeto de duas pernas melhora a estabilidade da carga e a distribuição equilibrada de forças, sendo adequado para peças fundidas pesadas, estruturas de aço, manuseio de máquinas e elevação industrial. Cada eslinga é identificada permanentemente com número de série, tamanho da corrente, grau, comprimento exato da eslinga e Limite de Carga de Trabalho (WLL) para garantir rastreabilidade completa do produto.

Introdução
Os ganchos de fundição apresentam uma abertura de garganta extra larga para conexão a grandes orelhas de elevação, peças fundidas, estruturas de aço e componentes sobredimensionados que não podem ser acomodados por ganchos de eslinga padrão. A configuração de duas pernas distribui as forças de elevação igualmente entre dois pontos de fixação, melhorando a estabilidade da carga e a eficiência de manuseio, mantendo um fator de projeto de 4:1.

Código de configuração do produto

• D = Duas pernas
• O = Elo mestre oblongo
• F = Gancho de fundição

Observação: DOF refere-se, portanto, a uma eslinga de corrente de duas pernas equipada com um elo mestre oblongo na parte superior e dois ganchos de fundição na parte inferior.

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Grau da corrente
• Comprimento exato da eslinga
• Limite de Carga de Trabalho (WLL)

Normas & Testes

• Normas de fabricação: Fabricado com corrente e componentes em aço de liga Grade 80 temperado em conformidade com EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de corrente Grade 80.
• Normas de teste: Fator de projeto mínimo 4:1. Cada eslinga é submetida a ensaio de carga, inspeção visual, verificação dimensional e verificação de compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga EN 818 e suporta 20.000 ciclos a 1,5 × WLL. Cada eslinga é fornecida com número de série individual, etiqueta de identificação, certificado escrito e registros completos de rastreabilidade.
• Aplicações: Adequado para elevação suspensa, elevação em dois pontos, peças fundidas pesadas, aço estrutural, instalação de máquinas, operações de fundição, manutenção de mineração, fabricação de equipamentos e manuseio industrial de materiais.
• Manutenção: Inspecionar antes de cada uso quanto a alongamento da corrente, desgaste excessivo, fissuras, corrosão, deformação dos ganchos de fundição, elos mestres ou elos de junção danificados e etiquetas de identificação ausentes. Retirar a eslinga de serviço imediatamente se os defeitos excederem os critérios de inspeção aplicáveis.

Parâmetros (Fatores de projeto & Exemplos de carga de trabalho)
Design Factor | 1-Leg Sling | 2-Leg Sling | 3-Leg & 4-Leg Slings
4:1 | (ver fatores de carga abaixo para ângulos e diâmetros da corrente)

Chain Diameter | 90 Degrees (Load Factor: 1) | 60 Degrees (Load Factor: 1.7) | 45 Degrees (Load Factor: 1.4) | 30 Degrees (Load Factor: 1) | 60 Degrees (3-leg/4-leg Load Factor: 2.6) | 45 Degrees (2.1) | 30 Degrees (1.45)
7/32″ | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32″ | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16″ | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8″ | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2″ | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8″ | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4″ | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8″ | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1″ | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4″ | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Embalagem & MOQ
MOQ: 100 conjuntos
Embalagem: Caixa de cartão + Palete de aço

Notas adicionais
O número de série na etiqueta de identificação corresponde à certificação escrita e ao pedido de venda, assegurando rastreabilidade completa durante a vida útil do produto.

Especificações

• Modelo / Série: DOF
• Grau da corrente: Grade 80 aço de liga, temperado e revenido
• Fator de projeto: 4:1
• Acessório superior: Elo mestre oblongo (Grade 80)
• Acessórios inferiores: Dois ganchos de fundição (Grade 80) com aberturas de garganta extra largas
• Identificação: Número de série individual; tamanho da corrente; grau da corrente; comprimento exato da eslinga; Limite de Carga de Trabalho (WLL)
• Normas de fabricação: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Testes: Testado; conforme aos requisitos de fadiga EN 818; suporta 20.000 ciclos a 1,5×WLL
• Aplicações: Elevação suspensa, elevação em dois pontos, trabalho em fundição, peças fundidas pesadas, estruturas em aço, manuseio de máquinas
• MOQ & Embalagem: 100 conjuntos; Caixa de cartão + Palete de aço
