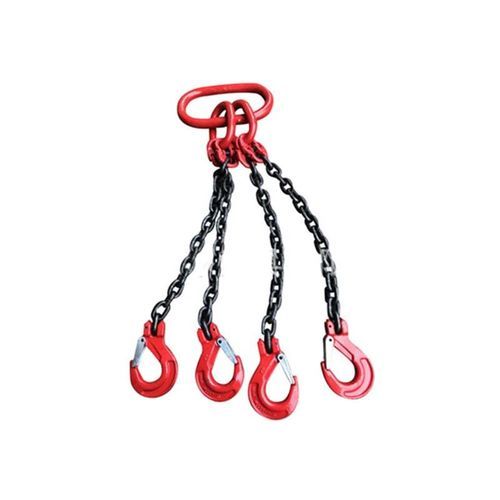

Eslinga de corrente Grade 80 QOSL

4 pontosem açoem concreto pré-fabricado

Visão geral do produto
A talha de corrente Grade 80 QOSL é um conjunto de elevação de quatro pernas fabricado com corrente e componentes em aço ligado Grade 80, têmpera e revenimento. A talha possui um elo mestre oblongo quádruplo no topo e ganchos autobloqueantes Grade 80 na base, adequada para aplicações de elevação pesada que exigem engate seguro e múltiplos pontos de içamento.

Os ganchos autobloqueantes engatam automaticamente quando a carga é aplicada e permanecem fechados durante as operações de elevação, reduzindo o risco de desengate acidental. A configuração QOSL é comumente usada em canteiros de obras, oficinas de fabricação de aço, operações de mineração, manuseio de pré-moldados de concreto e instalação de equipamentos pesados.

Código de configuração do produto

• Q = Quatro pernas
• O = Elo mestre oblongo quádruplo
• SL = Gancho autobloqueante

Identificação do produto

• Número de série individual (por talha)
• Tamanho da corrente (diâmetro em mm)
• Grau da corrente (Grade 80)
• Comprimento exato da talha
• Limite de carga de trabalho (WLL)

Aplicações típicas

• Manuseio de maquinaria pesada
• Içamento de estruturas de aço
• Instalação de pré-moldados de concreto
• Manutenção em mineração
• Transporte de módulos offshore
• Manuseio industrial de materiais

Parâmetro - tabela por metro (valores WLL em toneladas métricas)
Colunas: Diâmetro (mm) | 1-perna (t) | 2-pernas 0°<α<45° (t) | 2-pernas 45°<α<60° (t) | 3&4-pernas 0°<α<45° (t) | 3&4-pernas 45°<α<60° (t) | Talha contínua (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2.0 | 2.8 | 2.0 | 4.25 | 3.0 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5.0
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8.0 | 8.5
16 | 8.0 | 11.2 | 8.0 | 17.0 | 11.8 | 12.5
18 | 10.0 | 14.0 | 10.0 | 21.0 | 15.0 | 16.0
19 | 11.2 | 16.0 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17.0 | 12.5 | 26.2 | 18.7 | 20.0
22 | 15.0 | 21.2 | 15.0 | 31.5 | 22.5 | 24.0
26 | 21.2 | 30.0 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25.0 | 33.5 | 25.0 | 52.5 | 37.5 | 40.0
30 | 28.0 | 39.2 | 28.0 | 58.8 | 42.0 | 44.8
32 | 31.5 | 45.0 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40.0 | 56.0 | 40.0 | 84.0 | 60.0 | 64.0
38 | 45.0 | 63.0 | 45.0 | 94.5 | 67.5 | 72.0
40 | 50.0 | 70.0 | 50.0 | 105.0 | 75.0 | 80.0
45 | 63.0 | 88.2 | 63.0 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Observações sobre os parâmetros
Fator de projeto: 4:1 (força mínima de rotura pelo menos quatro vezes a WLL). A tabela mostra multiplicadores de carga e valores WLL para diferentes configurações de talha e ângulos de elevação. Todos os valores estão em toneladas métricas.
