Eslinga de corrente Grade 80 TOF

de 3 pontos

Visão geral do produto

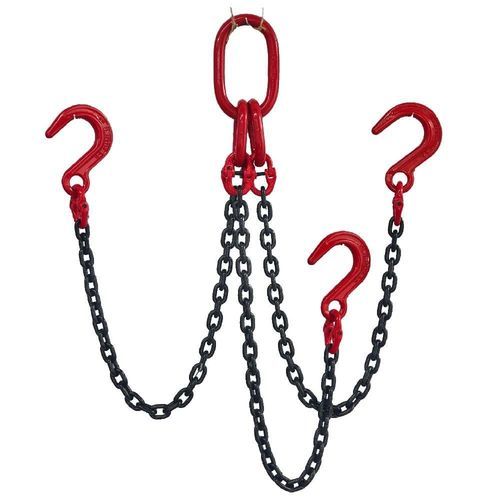

• Talha de corrente Grade 80 TOF - três pernas com elo mestre oblongo quádruplo no topo e ganchos de fundição/forjados na base
• Opções de talha: número de série individualizado; tamanho e grau da corrente selecionáveis; comprimento exato da talha selecionável; limite de carga de trabalho especificado

Introdução

• S = Perna da talha
• T = Tripla perna
• S (gancho) = Gancho da talha (com trava)
• SL = Gancho de travamento automático (segurança)
• F = Gancho de fundição / gancho forjado
• D = Perna dupla
• Q = Perna quádrupla
• G = Gancho de agarramento
• O = Elo mestre oblongo

Certificação
A talha de corrente será fornecida com certificação escrita. O número de série na etiqueta corresponderá ao certificado e ao número do pedido para garantir rastreabilidade completa.

Parâmetro
Fator de projeto / Talha 1-perna (90°) / Talha 2-pernas (60° / 45° / 30°) / Talhas 3-pernas & 4-pernas (60° / 45° / 30°)
Fator de carga: 1 / Fator de carga: 1,7 / Fator de carga: 1,4 / Fator de carga: 1 / Fator de carga: 2,6 / Fator de carga: 2,1 / Fator de carga: 1,45
Diâmetro da corrente 7/32" : 90° = 2,100 ; 2-pernas 60° = 3,600 ; 2-pernas 45° = 3,000 ; 2-pernas 30° = 2,100 ; 3/4-pernas 60° = 5,500 ; 3/4-pernas 45° = 4,400 ; 3/4-pernas 30° = 3,200
Diâmetro da corrente 9/32" : 90° = 3,500 ; 2-pernas 60° = 6,100 ; 2-pernas 45° = 4,900 ; 2-pernas 30° = 3,500 ; 3/4-pernas 60° = 9,100 ; 3/4-pernas 45° = 7,400 ; 3/4-pernas 30° = 5,200
Diâmetro da corrente 5/16" : 90° = 4,500 ; 2-pernas 60° = 7,800 ; 2-pernas 45° = 6,400 ; 2-pernas 30° = 4,500 ; 3/4-pernas 60° = 11,700 ; 3/4-pernas 45° = 9,500 ; 3/4-pernas 30° = 6,800
Diâmetro da corrente 3/8" : 90° = 7,100 ; 2-pernas 60° = 12,300 ; 2-pernas 45° = 10,000 ; 2-pernas 30° = 7,100 ; 3/4-pernas 60° = 18,400 ; 3/4-pernas 45° = 15,100 ; 3/4-pernas 30° = 10,600
Diâmetro da corrente 1/2" : 90° = 12,000 ; 2-pernas 60° = 20,800 ; 2-pernas 45° = 17,000 ; 2-pernas 30° = 12,000 ; 3/4-pernas 60° = 31,200 ; 3/4-pernas 45° = 25,500 ; 3/4-pernas 30° = 18,000
Diâmetro da corrente 5/8" : 90° = 18,100 ; 2-pernas 60° = 31,300 ; 2-pernas 45° = 25,600 ; 2-pernas 30° = 18,100 ; 3/4-pernas 60° = 47,000 ; 3/4-pernas 45° = 38,400 ; 3/4-pernas 30° = 27,100
Diâmetro da corrente 3/4" : 90° = 28,300 ; 2-pernas 60° = 49,000 ; 2-pernas 45° = 40,000 ; 2-pernas 30° = 28,300 ; 3/4-pernas 60° = 73,500 ; 3/4-pernas 45° = 60,000 ; 3/4-pernas 30° = 42,400
Diâmetro da corrente 7/8" : 90° = 34,200 ; 2-pernas 60° = 59,200 ; 2-pernas 45° = 48,400 ; 2-pernas 30° = 34,200 ; 3/4-pernas 60° = 88,900 ; 3/4-pernas 45° = 72,500 ; 3/4-pernas 30° = 51,300
Diâmetro da corrente 1" : 90° = 47,700 ; 2-pernas 60° = 82,600 ; 2-pernas 45° = 67,400 ; 2-pernas 30° = 47,700 ; 3/4-pernas 60° = 123,900 ; 3/4-pernas 45° = 101,200 ; 3/4-pernas 30° = 71,500
Diâmetro da corrente 1-1/4" : 90° = 72,300 ; 2-pernas 60° = 125,200 ; 2-pernas 45° = 102,200 ; 2-pernas 30° = 72,300 ; 3/4-pernas 60° = 187,800 ; 3/4-pernas 45° = 153,400 ; 3/4-pernas 30° = 108,500

Normas
Nome: Grade 80 TOF Chain Sling – três pernas com elo mestre oblongo quádruplo no topo e ganchos de fundição/forjados na base
MOQ: 100 metros
Embalagem: caixa de cartão + pallet de aço

Características / especificações técnicas

• Modelo: TOF Chain Sling
• Grau: Grade 80
• Estilo da talha: três pernas com elo mestre oblongo quádruplo no topo e ganchos de fundição/forjados na base
• Opções: número de série individualizado; tamanho e grau da corrente selecionáveis; comprimento exato da talha selecionável; limite de carga de trabalho especificado
• Fator de projeto: 4:1
• Fatores de carga por configuração da talha e ângulo incluídos na tabela Parâmetro acima
• Certificação: certificado escrito fornecido; número de série na etiqueta corresponde ao certificado e ao pedido para rastreabilidade
• MOQ: 100 metros
• Embalagem: caixa de cartão + pallet de aço
