Eslinga de corrente Grade 80 QOSL

de 2 pernasem açoem liga de aço

Visão geral do produto

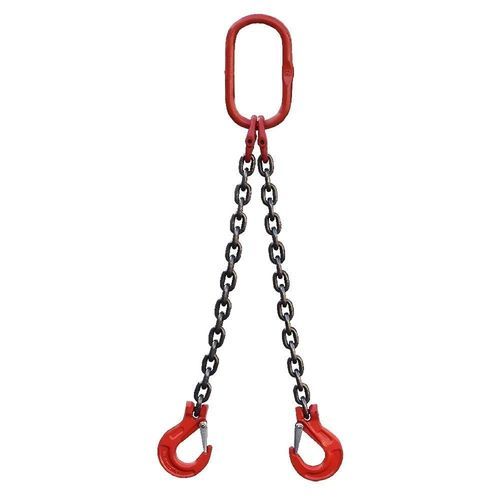

A eslinga de corrente Grade 80 DOS é um conjunto de elevação de dupla perna fabricado com corrente e componentes em aço de liga Grade 80 temperado. A eslinga apresenta um elo mestre oblongo na parte superior para conexão ao guindaste e dois ganchos de eslinga com trava na parte inferior para fixação da carga. A configuração de dupla perna melhora a distribuição da carga e a estabilidade durante levantamentos industriais, manuseio de máquinas e montagem estrutural.

Identificação

• Número de série individual
• Tamanho da corrente
• Grau da corrente
• Comprimento exato da eslinga
• Limite de carga de trabalho (WLL)

Código de configuração do produto

• D = Dupla perna
• O = Elo mestre oblongo
• S = Gancho de eslinga com trava

Fabricação personalizada

• Comprimentos de eslinga personalizados
• Configurações especiais de ganchos
• Opções de elos mestres
• Marcação de identificação
• Requisitos específicos de WLL
• Conjuntos de elevação especiais sob pedido

Normas e informações de fornecimento

• Nome: Eslinga de corrente Grade 80 DOS – dupla perna com elo mestre oblongo (superior) e ganchos com trava (inferior)
• MOQ: 100 conjuntos
• Embalagem: Caixa + palete de aço
• Normas de fabricação: Corrente e componentes em aço de liga Grade 80 temperado, conforme EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 (conforme aplicável)
• Ensaios: Fator de projeto 4:1. Cada eslinga é submetida a ensaio, inspeção visual, verificação dimensional e verificação de compatibilidade dos componentes. A corrente cumpre os requisitos de fadiga EN 818 (20.000 ciclos a 1,5×WLL). Cada eslinga é fornecida com etiqueta de identificação, certificado escrito e registos de rastreabilidade completos.
• Aplicações: Elevação em altura, elevação em dois pontos, manuseio de máquinas, montagem de estruturas metálicas, instalação de equipamentos, manuseio de pré-fabricados, manutenção mineira e manuseio industrial de materiais.
• Manutenção: Inspecionar antes de cada uso por alongamento, desgaste, fissuras, corrosão, deformação do gancho, funcionamento da trava, elos mestres ou de ligação danificados e etiquetas de identificação. Retirar de serviço se os defeitos excederem os critérios de inspeção.

Parâmetros - Tabela métrica (valores WLL em toneladas métricas)
Diâmetro (mm) | 1 perna (t) | 2 pernas 0°–45° (t) | 2 pernas 45°–60° (t) | 3 & 4 pernas 0°–45° (t) | 3 & 4 pernas 45°–60° (t) | Eslinga contínua (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Observações
Todas as valores estão em toneladas métricas e representam o Limite de Carga de Trabalho (WLL) máximo. O fator de projeto é 4:1. A WLL varia com a configuração da eslinga e o ângulo de elevação. Os valores de eslinga contínua referem-se à configuração de eslinga de corrente sem fim.

Especificações técnicas

• Modelo / Série: DOS
• Material: Corrente em aço de liga Grade 80 temperado e revenido e ferragens Grade 80 correspondentes
• Configuração: Dupla perna com elo mestre oblongo na parte superior e ganchos de eslinga com trava na parte inferior
• Identificação: Cada eslinga marcada com número de série individual, tamanho e grau da corrente, comprimento exato e WLL
• Fator de projeto: 4:1
• Certificação: Fornecido com certificado escrito e rastreabilidade completa; testado e inspecionado
• Normas aplicáveis: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077 (conforme aplicável)
• MOQ: 100 conjuntos
• Embalagem: Caixa + palete de aço
• Aplicações típicas: Elevação em altura, manuseio de máquinas, montagem de aço, instalação de equipamentos, manuseio de pré-fabricados, manutenção mineira, manuseio industrial de materiais
