Eslinga de corrente Grade 100 QOO

4 pontosem liga de aço

Introdução

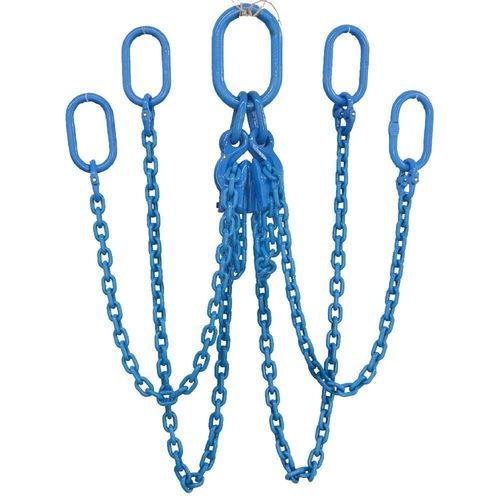

A eslinga de corrente Grade 100 QOO é um conjunto de elevação de quatro pernas fabricado em corrente e componentes em aço ligado Grade 100 temperado e revenido. A eslinga possui um conjunto de elo mestre oblongo quádruplo no topo e quatro elos mestres oblongos na base, oferecendo múltiplos pontos de conexão e máxima flexibilidade de configuração para operações de elevação pesadas. Comparada com eslingas Grade 80, a Grade 100 fornece aproximadamente 25% a mais de capacidade de carga (WLL) para o mesmo tamanho de corrente. Cada eslinga é identificada permanentemente com número de série, tamanho da corrente, grau, comprimento exato e WLL para garantir rastreabilidade completa do produto.

Benefícios principais

• Configuração de quatro pernas distribui as forças de elevação por quatro pernas para maior estabilidade ao manusear cargas sobredimensionadas ou irregulares.
• Conjunto de elo mestre oblongo quádruplo no topo e quatro elos oblongos na base permitem conexões flexíveis a manilhas, olhais de elevação, vigas de separação e dispositivos personalizados.
• Fabricada em aço ligado Grade 100 temperado e revenido, oferecendo ~25% mais WLL em relação ao Grade 80 para tamanhos de corrente equivalentes.
• Marcada permanentemente com número de série e etiqueta de identificação para rastreabilidade e gestão de certificações.

Código de configuração do produto

• Q = Quad Leg (quatro pernas)
• O = Conjunto de elo mestre oblongo quádruplo (topo)
• O = Quatro elos mestres oblongos (base)
• QOO denota uma eslinga de corrente de quatro pernas equipada com conjunto de elo mestre oblongo quádruplo no topo e quatro elos oblongos na base.

Identificação do produto

• Número de série individual (por eslinga)
• Tamanho da corrente
• Grau da corrente (Grade 100)
• Comprimento exato da eslinga
• Working Load Limit (WLL)

Aplicações típicas

• Manuseio de maquinaria pesada
• Elevação e montagem de estruturas metálicas
• Instalação de módulos offshore e operações de elevação offshore
• Instalação de pré‑fabricação em betão
• Sistemas de vigas de separação e elevação multiponto
• Manuseio industrial de materiais

Normas & Testes
Fabricada em corrente e componentes de aço ligado Grade 100 temperado e revenido de acordo com EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de corrente Grade 100. Cada eslinga é projetada com um fator de projeto mínimo de 4:1. As eslingas são testadas (proof tested), inspecionadas visualmente, verificadas dimensionalmente e verificadas quanto à compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga EN 818 e declara‑se capaz de suportar 20.000 ciclos de carga a 1,5×WLL. Cada eslinga é fornecida com número de série individual, etiqueta de identificação, certificação escrita e registos completos de rastreabilidade.

Manutenção & Inspeção
Inspecione antes de cada uso para alongamento da corrente, desgaste excessivo, fissuras, corrosão, deformação dos elos mestres, elos de ligação danificados e etiquetas de identificação em falta. Retire imediatamente a eslinga de serviço se os defeitos excederem os critérios de inspeção aplicáveis.

Parâmetro — Tabela em metros
Item NO. | Diâmetro da corrente de elevação | 1 perna (ton) | 2 pernas (0°<α<45°) (ton) | 2 pernas (45°<α<60°) (ton) | 3 & 4 pernas (0°<α<45°) (ton) | 3 & 4 pernas (45°<α<60°) (ton) | Eslinga contínua (ton)
Linhas de exemplo:
TPL81841004, 4, 0.63, 0.88, 0.63, 1.32, 0.94, 1
TPL81841005, 5, 1, 1.4, 1, 2.1, 1.5, 1
TPL81841006, 6, 1.4, 1.96, 1.4, 2.94, 2.1, 2
... (a tabela continua até TPL818410050 com os valores WLL correspondentes para cada configuração)

Parâmetro — Tabela em pés (representativa)
Item No. | Diâmetro da corrente (in.) | 1 perna (90°) (lbs) | 2 pernas fator 1.4 (lbs) | 3 & 4 pernas (lbs) | Eslinga contínua (lbs)
Linhas de exemplo:
TPL81841004, 5/32", 2,205, 2,205, 2,205, 2,205, 2,205
TPL81841005, 3/16", 2,205, 2,205, 2,205, 4,409, 4,409
TPL81841006, 1/4", 2,205, 4,409, 2,205, 6,614, 4,409
... (a tabela imperial continua com os WLL em lbs para cada configuração)

Embalagem & MOQ
MOQ: 100 conjuntos. Embalagem: caixa de cartão + palete de aço.

Características / Especificações técnicas

• Nome do produto: Grade 100 QOO Chain Sling — eslinga de 4 pernas com elo mestre oblongo quádruplo no topo e quatro elos oblongos na base
• Modelo / Configuração: QOO (4 pernas com elo mestre oblongo quádruplo no topo e quatro elos oblongos na base)
• Material: Aço ligado Grade 100 temperado e revenido (corrente e componentes)
• Fator de projeto: Mínimo 4:1
• WLL: Valores dependem do tamanho da corrente e da configuração; Grade 100 fornece ~25% mais WLL vs Grade 80 para a mesma seção
• Identificação: Cada eslinga identificada permanentemente com número de série, tamanho da corrente, grau, comprimento exato e WLL; fornecida com certificação escrita e rastreabilidade
• Normas: EN 818‑2, EN 1677‑1, EN 1677‑4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Testes: Proof tested, inspeção visual, verificação dimensional; corrente testada para 20.000 ciclos a 1,5×WLL (declarado)
• Aplicações típicas: manuseio de maquinaria pesada, elevação de estruturas, instalação offshore, pré‑concretos, elevação multiponto/vigas separadoras
• MOQ: 100 conjuntos; Embalagem: caixa de cartão + palete de aço
