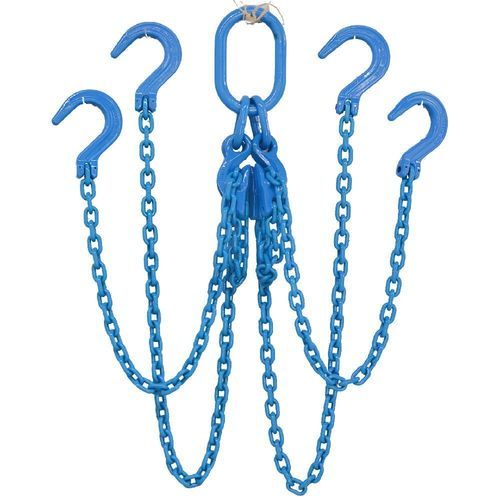

Eslinga de corrente Grade 100 QOF

4 pontosem açoem liga metálica

Introdução A eslinga de corrente QOF de grau 100 é um conjunto de elevação de quatro ramificações fabricado com corrente e componentes de aço-liga de grau 100, submetidos a têmpera e revenimento. A eslinga está equipada com um conjunto de elo mestre oblongo de quatro ramificações na parte superior e quatro ganchos de fundição de Grau 100 na parte inferior, proporcionando uma ampla abertura do gancho para aplicações de elevação de grande carga. Em comparação com as eslingas de Grau 80, o design de Grau 100 oferece um Limite de Carga de Trabalho aproximadamente 25% superior para o mesmo tamanho de corrente. Cada eslinga é identificada de forma permanente com um número de série, o tamanho da corrente, o grau, o comprimento exato da eslinga e o Limite de Carga de Trabalho, para garantir a total rastreabilidade do produto. Características principais

• Configuração de eslinga de corrente de quatro ramificações (Q) para elevação equilibrada em quatro pontos
• Conjunto de elo mestre oblongo de quatro ramificações (O) na parte superior
• Ganchos de fundição de Grau 100 (F) na parte inferior com aberturas largas para pontos de fixação de grandes dimensões
• Fabricada com corrente e componentes em aço-liga de grau 100, temperado e revenido
• WLL aproximadamente 25% superior ao do grau 80 para o mesmo tamanho de corrente
• Identificada de forma permanente com número de série, tamanho da corrente, grau, comprimento exato da eslinga e WLL para rastreabilidade

Código de configuração do produto

• Q = Quatro pernas
• O = Conjunto de elo mestre oblongo quádruplo
• F = Gancho de fundição

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Grau da corrente
• Comprimento exato da eslinga
• Limite de carga de trabalho (WLL)

Normas e qualidade Fabricado em conformidade com as normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de corrente de elevação de grau 100. Fator de segurança: 4:1. Cada eslinga é submetida a ensaios de resistência, inspecionada visualmente, verificada dimensionalmente e submetida a um controlo de compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga da norma EN 818 e suporta 20 000 ciclos de carga a 1,5 vezes a Carga Máxima de Trabalho (WLL). Cada eslinga é fornecida com um número de série individual, etiqueta de identificação, certificação por escrito e registos completos de rastreabilidade. Aplicações Adequada para elevação aérea, elevação multiponto, manuseamento de maquinaria pesada, montagem de estruturas de aço, operações de fundição, instalação de betão pré-fabricado, elevação offshore e operações industriais de manuseamento de materiais. Manutenção Inspecione antes de cada utilização para detetar alongamento da corrente, desgaste excessivo, fissuras, corrosão, deformação dos ganchos de fundição, elos principais ou de ligação danificados e etiquetas de identificação em falta. Retire a eslinga de serviço se os defeitos excederem os critérios de inspeção aplicáveis. Parâmetros - Tabela de metros (valores em toneladas) N.º do artigo | Diâmetro (mm) | 1 braço | 2 braços (0°<α<45°) | 2 ramificações (45°<α<60°) | 3 e 4 ramificações (0°<α<45°) | 3 e 4 ramificações (45°<α<60°) | Eslinga contínua TPL81841004 | 4 mm | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 mm | 1,00 | 1,40 | 1,00 | 2,10 | 1,50 | 1,60 TPL81841006 | 6 mm | 1,40 | 1,96 | 1,40 | 2,94 | 2,10 | 2,24 TPL81841007 | 7 mm | 1,90 | 2,66 | 1,90 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 mm | 2,50 | 3,50 | 2,50 | 5,25 | 3,75 | 4,00 TPL818410010 | 10 mm | 4,00 | 5,60 | 4,00 | 8,40 | 6,00 | 6,40 TPL818410013 | 13 mm | 6,70 | 9,38 | 6,70 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 mm | 10,30 | 14,40 | 10,30 | 21,60 | 15,40 | 16,40 TPL818410018 | 18 mm | 12,50 | 17,50 | 12,50 | 26,20 | 18,75 | 20,00 TPL818410019 | 19 mm | 14,00 | 19,60 | 14,00 | 29,40 | 21,00 | 22,40 TPL818410020 | 20 mm | 16,00 | 22,40 | 16,00 | 33,60 | 24,00 | 25,60 TPL818410022 | 22 mm | 19,40 | 27,10 | 19,40 | 40,70 | 29,10 | 31,00 TPL818410026 | 26 mm | 26,50 | 37,10 | 26,50 | 55,60 | 39,70 | 42,40 TPL818410028 | 28 mm | 30,50 | 42,70 | 30,50 | 64,00 | 45,70 | 48,80 TPL818410030 | 30 mm | 35,50 | 49,70 | 35,50 | 74,50 | 53,20 | 56,80 TPL818410032 | 32 mm | 40,00 | 56,00 | 40,00 | 84,00 | 60,60 | 64,00 TPL818410036 | 36 mm | 50,00 | 70,00 | 50,00 | 105,00 | 75,00 | 80,00 TPL818410038 | 38 mm | 56,50 | 78,40 | 56,50 | 118,60 | 84,70 | 90,40 TPL818410040 | 40 mm | 62,50 | 87,50 | 62,50 | 131,20 | 93,70 | 100,00 TPL818410045 | 45 mm | 81,00 | 113,40 | 81,00 | 170,10 | 121,50 | 130,00 TPL818410050 | 50 mm | 98,00 | 137,20 | 98,00 | 205,80 | 147,00 | 157,00 Tabela de pés (valores em libras) N.º do artigo | Diâmetro (pol.) | 1 perna (90°) | 2 pernas (0°<α<45°) | 2 pernas (45°<α<60°) | 3 e 4 pernas (0°<α<45°) | 3 e 4 pernas (45°<α<60°) | Eslinga contínua TPL81841004 | 5/32" | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16" | 2 205 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 TPL81841006 | 1/4" | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Características / Especificações técnicas

• Marca: TOPONE CHAIN
• Denominação comercial (modelo): Eslinga de corrente QOF de Grau 100
• Material: Corrente e componentes em liga de aço de Grau 100, temperados e revenidos
• Fixação superior: Conjunto de elo mestre oblongo quádruplo (elo quádruplo)
• Fixações inferiores: Quatro ganchos de fundição de Grau 100 (abertura larga)
• Rastreabilidade: Número de série individual, etiqueta de identificação, certificação por escrito, registos completos de rastreabilidade
• Fator de segurança: 4:1
• Ensaios: Testada de resistência, inspecionada visualmente, verificada dimensionalmente; em conformidade com a norma EN 818 relativa à fadiga (20 000 ciclos a 1,5×WLL)
• Normas: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
• Embalagem: Caixa de cartão + palete de aço
• Aplicações: Elevação aérea, elevação multiponto, manuseamento de maquinaria pesada, montagem de estruturas de aço, operações de fundição, instalação de betão pré-fabricado, elevação offshore, manuseamento de materiais industriais
