Eslinga de corrente Grade 100 DOSL

de 2 pernasem açoem liga metálica

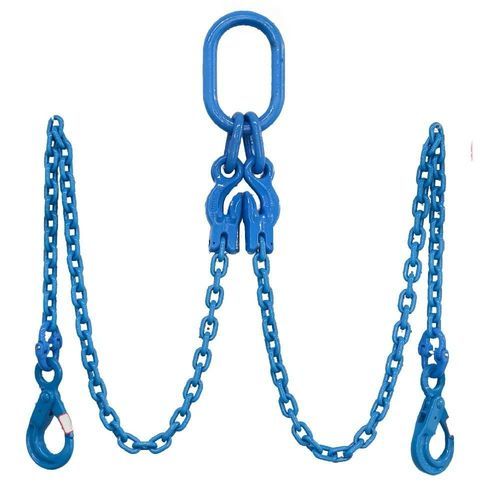

Descrição A eslinga de corrente DOSL de Grau 100 é um conjunto de elevação de duas pernas fabricado com corrente e componentes em aço-liga de Grau 100, temperado e revenido. A eslinga está equipada com um elo mestre oblongo de Grau 100 na parte superior e dois ganchos autoblocantes de Grau 100 na parte inferior, proporcionando uma fixação segura da carga em dois pontos e uma maior segurança no levantamento. Em comparação com as eslingas de Grau 80, o design de Grau 100 oferece um Limite de Carga de Trabalho aproximadamente 25% superior para o mesmo tamanho de corrente. Cada eslinga é identificada de forma permanente com um número de série, o tamanho da corrente, o grau, o comprimento exato da eslinga e o Limite de Carga de Trabalho, para garantir a total rastreabilidade do produto. Introdução A eslinga de corrente DOSL de classe 100 é adequada para aplicações de elevação de alta resistência que exijam uma fixação segura da carga em dois pontos e maior segurança operacional. Os ganchos autoblocantes fecham-se e bloqueiam automaticamente quando a carga é engatada, reduzindo o risco de desengate acidental. A configuração de duas pernas distribui as forças de elevação uniformemente entre dois pontos de elevação, para uma maior estabilidade da carga. Código de configuração do produto

• D = Duas pernas
• O = Elos principais oblongos
• SL = Ganchos de bloqueio automático

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Classe da corrente
• Comprimento exato da eslinga
• Limite de carga de trabalho (WLL)

Normas e Fabrico

• Nome: Eslinga de corrente DOSL de grau 100 – Duas pernas com elo mestre oblongo na parte superior e dois ganchos autoblocantes na parte inferior
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
• Embalagem: Caixa de cartão + palete de aço
• Normas de fabrico: Fabricada a partir de corrente e componentes em liga de aço de grau 100, temperados e revenidos, em conformidade com as normas EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de elevação de cadeia de grau 100.
• Normas de ensaio: Fator de segurança mínimo de 4:1. Cada eslinga é submetida a um ensaio de resistência, inspecionada visualmente, verificada dimensionalmente e submetida a um controlo de compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga da norma EN 818 e foi concebida para suportar 20 000 ciclos de carga a 1,5 vezes o Limite de Carga de Trabalho (WLL). Cada eslinga é fornecida com um número de série individual, etiqueta de identificação, certificação por escrito e registos de rastreabilidade.
• Normas de aplicação: Adequada para elevação aérea, elevação em dois pontos, manuseamento de maquinaria pesada, montagem de estruturas de aço, instalação de equipamentos, elevação offshore, manutenção mineira e operações de manuseamento de materiais industriais.
• Normas de manutenção: Inspecione antes de cada utilização para verificar se há alongamento da corrente, desgaste excessivo, fissuras, corrosão, funcionamento do gancho de bloqueio automático, deformação, elos principais ou elos de ligação danificados e etiquetas de identificação em falta. Retire de serviço se os defeitos excederem os critérios de inspeção.

Tabela de medidas N.º do artigo | Diâmetro da corrente de elevação (mm) | 1 braço (toneladas) | 2 braços 0°<α<45° (toneladas) | 2 braços 45°<α<60° (toneladas) | 3 e 4 braços 0°<α<45° (toneladas) | 3 e 4 braços 45°<α<60° (toneladas) | Eslinga contínua (toneladas) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tabela de pés N.º do artigo | Tamanho comercial (pol.) | 1 perna (90°) (libras) | 2 pernas 0°<α<45° (lbs) | 2 pernas 45°<α<60° (lbs) | 3 e 4 pernas 0°<α<45° (lbs) | 3 e 4 pernas 45°<α<60° (lbs) | Eslinga contínua (lbs) TPL81841004 | 5/32" | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16" | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 | 4 409 TPL81841006 | 1/4" | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6.614 | 8.819 | 6.614 | 11.023 | 8.819 | 8.819 TPL81841010 | 3/8" | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Notas

• Cada eslinga é identificada de forma permanente e rastreável através do número de série, tamanho, classe, comprimento exato e Carga Máxima de Trabalho (WLL).
• Fator de segurança: 4:1. Testada e inspecionada antes do envio.

Características / especificações técnicas

• Tipo de produto: Lingas de corrente DOSL de classe 100 (duas pernas com elo mestre oblongo na parte superior e dois ganchos de bloqueio automático na parte inferior)
• Material: Corrente de aço-liga de grau 100 temperada e revenida e componentes de grau 100
• Configuração: Dupla perna (DOSL)
• Identificação: Número de série permanente, tamanho da corrente, grau da corrente, comprimento exato da linga, WLL
• Normas: EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Fator de segurança: 4:1
• Ensaios: Testada quanto à resistência, inspecionada visualmente, verificada dimensionalmente; a corrente cumpre os requisitos de fadiga da norma EN 818 (20 000 ciclos a 1,5×WLL)
• Embalagem: Caixa de cartão + palete de aço
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
