Eslinga de corrente Grade 80 QOG

4 pontosde açoem liga de aço

Visão geral

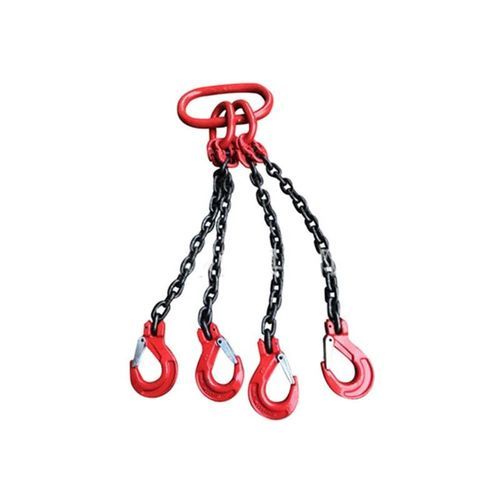

A talha de corrente Grade 80 QOG é um conjunto de elevação de quatro pernas fabricado com corrente e componentes em aço de liga Grade 80 têmpera e revenido. A talha apresenta um conjunto de elo mestre oblongo quádruplo no topo e ganchos de agarrar Grade 80 na parte inferior, oferecendo comprimentos de corrente ajustáveis e distribuição equilibrada da carga para elevações pesadas. A configuração de quatro pernas distribui as forças de elevação por quatro pontos de fixação para melhorar a estabilidade com cargas pesadas ou irregulares. Os ganchos de agarrar permitem encurtamento rápido ao engatar elos individuais sem dispositivos de encurtamento adicionais.

Código de configuração do produto

• Q = Quatro pernas
• O = Conjunto de elo mestre oblongo quádruplo
• G = Gancho de agarrar

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Grau da corrente
• Comprimento exato da talha
• Limite de carga de trabalho (WLL) na etiqueta de identificação

Aplicações típicas

• Manuseio de maquinaria pesada
• Elevação de aço estrutural
• Instalação de pré-moldados de betão
• Instalação de equipamentos
• Manutenção mineira
• Manuseio de materiais industriais

Parâmetros — Tabela metros (valores em toneladas)
Diâmetro da corrente de elevação (mm) | 1 perna (ton) | 2 pernas (0°4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parâmetros — Tabela pés (valores selecionados em lbs)
Fator de projeto 4:1 — Os valores mostrados abaixo são o WLL máximo em libras para cada diâmetro de corrente e configuração da talha.
Diâmetro da corrente | Talha 1-perna (lbs) | Talha 2-perna 60° (lbs) | Talha 2-perna 45° (lbs) | Talha 2-perna 30° (lbs) | 3&4-perna 60° (lbs) | 3&4-perna 45° (lbs) | 3&4-perna 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Normas & Testes
Fabricado com corrente e componentes em aço de liga Grade 80 temperado e revenido de acordo com EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de talhas de corrente. Cada talha é produzida com um fator de projeto mínimo de 4:1; testada à prova, inspecionada visualmente, verificada dimensionalmente e checada quanto à compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga EN 818 e suporta 20.000 ciclos a 1,5× WLL. Cada talha é fornecida com número de série individual, etiqueta de identificação, certificação por escrito e registros completos de rastreabilidade.

Embalagem & MOQ
MOQ: 100 conjuntos. Embalagem: Cartão + palete de aço.

Manutenção & Inspeção
Inspecionar antes de cada uso por alongamento da corrente, desgaste, fissuras, corrosão, desgaste ou deformação dos ganchos de agarrar, elos mestres ou elos de ligação danificados e etiquetas de identificação ausentes. Retirar de serviço se os defeitos excederem os critérios de inspeção.

Especificações / Dados técnicos

• Configuração: Talha de corrente de quatro pernas com elo mestre oblongo quádruplo (topo) e ganchos de agarrar (base)
• Material: Aço de liga Grade 80 temperado e revenido (corrente e componentes)
• Identificação: Número de série individual, tamanho da corrente, grau, comprimento exato, WLL na etiqueta
• Fator de projeto: 4:1
• Testes: Testada à prova; a corrente atende ao requisito de fadiga EN 818 (20.000 ciclos a 1,5× WLL)
• Normas: EN 818-2, série EN 1677, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• MOQ: 100 conjuntos
• Embalagem: Cartão + palete de aço
• Aplicações típicas: Maquinaria pesada, aço estrutural, pré-fabricados em betão, instalação de equipamentos, mineração, manuseio industrial de materiais
