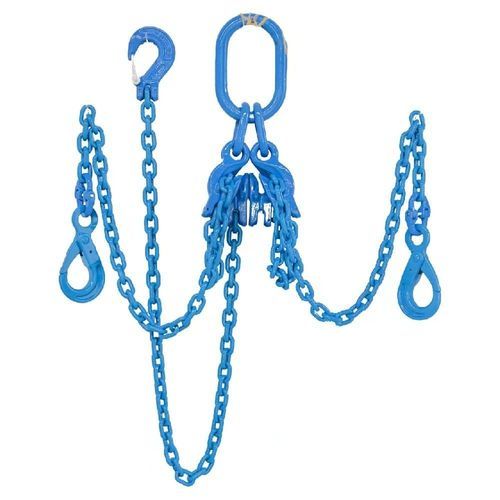

Eslinga de corrente Grade 100 TOSL

de 3 pontosem liga de aço

Introdução A eslinga de corrente TOSL de Grau 100 é um conjunto de elevação de três pontos fabricado a partir de corrente e componentes em aço-liga de Grau 100, submetidos a tratamento térmico de têmpera e revenimento. A eslinga está equipada com um conjunto de elo mestre oblongo de quatro lados na parte superior e três ganchos autoblocantes de Grau 100 na parte inferior, proporcionando uma fixação segura da carga em três pontos para aplicações de elevação aérea de alta resistência. Em comparação com as eslingas de corrente de Grau 80, as eslingas de Grau 100 proporcionam um Limite de Carga de Trabalho aproximadamente 25% superior para o mesmo tamanho de corrente, mantendo um fator de segurança de 4:1. Os ganchos de bloqueio automático fecham-se e bloqueiam-se automaticamente sob carga para reduzir o risco de desengate acidental. Cada eslinga é identificada de forma permanente com um número de série, o tamanho da corrente, o grau, o comprimento exato da eslinga e o Limite de Carga de Trabalho, para garantir a rastreabilidade. Código de Configuração do Produto T = Três ramificações; O = Conjunto de elo mestre oblongo quádruplo; SL = Gancho de autotravamento (de segurança). TOSL refere-se, portanto, a uma eslinga de corrente de três ramificações equipada com um conjunto de elo mestre oblongo quádruplo na parte superior e três ganchos de autotravamento na parte inferior. Identificação do produto Cada eslinga é identificada de forma permanente com: número de série individual; tamanho da corrente; classe da corrente; comprimento exato da eslinga; limite de carga de trabalho (WLL). O número de série na etiqueta de identificação corresponde à certificação escrita e ao registo da encomenda de venda, para garantir a rastreabilidade completa do produto. Parâmetros — Tabela em metros Cabeçalho: N.º do artigo | Diâmetro da corrente de elevação (mm) | 1 perna (toneladas) | 2 pernas (0°<α<45°) (toneladas) | 2 ramificações (45°<α<60°) (toneladas) | 3 e 4 ramificações (0°<α<45°) (toneladas) | 3 e 4 ramificações (45°<α<60°) (toneladas) | Lingas contínuas (toneladas) Linhas de fatores: 0° < α < 45° Fator 1,0; 45° < α < 60° Fator 1,4 (para 2 braços), 0° < α < 45° Fator 1,0 (para 3 e 4 pontos de fixação), 45° < α < 60° Fator 2,1 (para 3 e 4 pontos de fixação), Fator para eslinga contínua: 1,5 e 1,6. Linhas: TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Parâmetro — Tabela em pés Cabeçalho: N.º do artigo | Diâmetro da corrente de elevação (pol.) | 1 perna (90°) (lbs) | 2 pernas, fator 1,4 (lbs) | 3 e 4 pernas, fator 1,0 / 2,1 (lbs) | Eslinga contínua (libras) Linhas: TPL81841004 | 5/32" | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16" | 2 205 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 TPL81841006 | 1/4" | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32" | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16" | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8" | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2" | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8" | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4" | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4" | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16" | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8" | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1" | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8" | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16" | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4" | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8" | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2" | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16" | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4" | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2" | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126

• N.º do artigo – Número de identificação único do produto para cada tamanho de corrente.
• Tamanho comercial (pol.) – Diâmetro nominal da corrente de elevação, medido em polegadas.
• 1 braço – Limite de Carga de Trabalho (WLL) para uma eslinga de corrente de um único braço numa elevação vertical (90°).
• 2 ramificações – Limite de Carga de Trabalho (WLL) para um laço de corrente de duas ramificações em diferentes ângulos de laço.
• 3 e 4 ramificações – Limite de Carga de Trabalho (WLL) para eslingas de corrente de três e quatro ramificações em diferentes ângulos de eslingagem.
• Eslinga contínua – Limite de Carga de Trabalho (WLL) para uma configuração de eslinga de corrente contínua (sem fim).
• Fator – Fator de carga aplicado de acordo com a configuração da eslinga e o ângulo de eslingagem para determinar o Limite de Carga de Trabalho.
• 0° < α < 45° / 45° < α < 60° – Ângulos de amarração medidos em relação à vertical que afetam o WLL.

Normas e ensaios Normas de fabrico: Fabricado a partir de correntes e componentes em aço-liga de grau 100, temperado e revenido, em conformidade com as normas EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de corrente de elevação de Grau 100. Normas de ensaio: Fator de segurança mínimo de 4:1. Cada eslinga é submetida a um ensaio de resistência, inspecionada visualmente, verificada dimensionalmente e submetida a um controlo de compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga da norma EN 818 e suporta 20 000 ciclos de carga a 1,5 vezes a Carga Máxima de Trabalho (WLL). Cada eslinga é fornecida com um número de série individual, etiqueta de identificação, certificação por escrito e registos completos de rastreabilidade. Aplicações Adequadas para elevação aérea, elevação em três pontos, manuseamento de maquinaria pesada, montagem de estruturas de aço, instalação de betão pré-fabricado, elevação offshore, projetos de energia eólica, instalação de equipamentos e operações de manuseamento de materiais industriais. Manutenção Inspecione antes de cada utilização para verificar se há alongamento da corrente, desgaste excessivo, fissuras, corrosão, funcionamento dos ganchos de bloqueio automático, deformações, elos mestres ou elos de ligação danificados e etiquetas de identificação em falta. Retire a eslinga de serviço imediatamente se os defeitos excederem os critérios de inspeção aplicáveis. Características / Especificações técnicas

• Tipo de produto: Eslinga de corrente de três ramificações com elo mestre superior oblongo quádruplo e três ganchos de bloqueio automático na parte inferior (configuração TOSL).
• Classificação da corrente: Aço-liga temperado e revenido de grau 100.
• Fator de segurança: 4:1, no mínimo.
• Vantagem na Carga Máxima de Trabalho (WLL): WLL cerca de 25% superior em comparação com o grau 80 para o mesmo tamanho de corrente.
• Identificação: Número de série individual, tamanho da corrente, classe, comprimento exato da eslinga, WLL, etiqueta de identificação e certificação por escrito.
• Normas de fabrico e ensaio: EN 818-2; EN 1677-1; EN 1677-3; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077; submetida a ensaio de resistência e ensaio de fadiga (20 000 ciclos a 1,5x a WLL).
• Quantidade mínima de encomenda indicada na página: 100 conjuntos.
• Embalagem indicada na página: Caixa de cartão + palete de aço.
• Aplicações típicas: elevação aérea para serviços pesados, sistemas de elevação de três pontos, offshore, energia eólica, pré-fabricados, instalação de maquinaria, manuseamento industrial.
• Manutenção: Inspecionar antes de cada utilização; retirar de serviço se os defeitos excederem os critérios.
