Eslinga de corrente 100 DOF

de 2 pernasem açoem liga metálica

Introdução

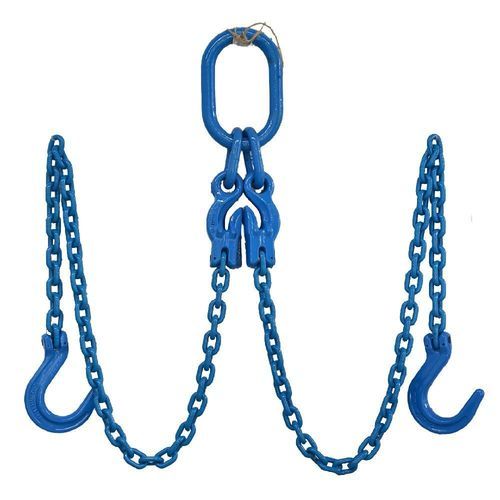

A talha de corrente Grade 100 DOF é um conjunto de elevação de duas pernas fabricado a partir de corrente e componentes em aço de liga Grade 100, temperado e revenido. A talha é equipada com um elo mestre oblongo Grade 100 no topo e dois ganchos de fundição Grade 100 na parte inferior, adequada para aplicações de elevação pesado que exigem grandes aberturas de gancho e distribuição equilibrada em dois pontos.

Principais benefícios

• Aproximadamente 25% maior Limite de Carga de Trabalho (WLL) comparado com Grade 80 para o mesmo tamanho de corrente
• Mantém um fator de projeto de 4:1
• Os ganchos de fundição apresentam ampla abertura para conexão a alças de elevação grandes, peças fundidas, estruturas de aço e pontos de fixação sobredimensionados
• Configuração de duas pernas melhora a estabilidade da carga e distribui as forças de elevação entre dois pontos

Código de configuração do produto

• D = Double Leg (duas pernas)
• O = Oblong Master Link (elo mestre oblongo)
• F = Foundry Hook (gancho de fundição)

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Grau da corrente
• Comprimento exato da talha
• Limite de Carga de Trabalho (WLL)

Normas de fabricação
Fabricado com corrente e componentes em aço de liga Grade 100, temperado e revenido, em conformidade com EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de talhas de corrente Grade 100.

Normas de ensaio
Projetado com um fator de projeto mínimo de 4:1. Cada talha é submetida a ensaio de carga, inspeção visual, verificação dimensional e verificação de compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga EN 818 e suporta 20.000 ciclos de carga a 1,5 vezes a WLL. Cada talha é fornecida com número de série individual, etiqueta de identificação, certificação escrita e registros completos de rastreabilidade.

Áreas de aplicação
Adequado para içamento suspenso, içamento em dois pontos, manuseio de máquinas pesadas, montagem de estruturas de aço, operações de fundição, instalação de pré-moldados de concreto, instalação de equipamentos e operações de manuseio industrial.

Manutenção
Inspecionar antes de cada uso por alongamento da corrente, desgaste excessivo, trincas, corrosão, deformação dos ganchos de fundição, elos ou componentes danificados e etiquetas de identificação ausentes. Remover a talha de serviço imediatamente se os defeitos excederem os critérios de inspeção aplicáveis.

Parâmetros (tabela)
Fator de projeto | 4:1
Dim | 1-Perna (90°) Fator de carga:1 | 2-Pernas (60°) Fator de carga:1.7 | 2-Pernas (45°) Fator de carga:1.4 | 2-Pernas (30°) Fator de carga:1 | 3&4-Pernas (60°) Fator de carga:2.6 | 3&4-Pernas (45°) Fator de carga:2.1 | 3&4-Pernas (30°) Fator de carga:1.45
7/32" | 2,700 | 4,700 | 3,800 | 2,700 | 7,000 | 5,700 | 4,000
9/32" | 4,300 | 7,400 | 6,100 | 4,300 | 11,200 | 9,100 | 6,400
5/16" | 5,700 | 9,900 | 8,100 | 5,700 | 14,800 | 12,100 | 8,500
3/8" | 8,800 | 15,200 | 12,400 | 8,800 | 22,900 | 18,700 | 13,200
1/2" | 15,000 | 26,000 | 21,200 | 15,000 | 39,000 | 31,800 | 22,500
5/8" | 22,600 | 39,100 | 32,000 | 22,600 | 58,700 | 47,900 | 33,900
3/4" | 35,300 | 61,100 | 49,900 | 35,300 | 91,700 | 74,900 | 53,000
7/8" | 42,700 | 74,000 | 60,400 | 42,700 | 110,900 | 90,600 | 64,000
1" | 59,700 | 103,400 | 84,400 | 59,700 | 155,100 | 126,600 | 89,550
1-1/4" | 90,400 | 156,600 | 127,800 | 90,400 | 234,900 | 191,800 | 135,600

Características / especificações técnicas

• Nome: Grade 100 DOF Chain Sling
• Configuração: Duas pernas com elo mestre oblongo no topo e dois ganchos de fundição na parte inferior
• Material: Corrente e componentes em aço de liga Grade 100 temperado e revenido
• Fator de projeto: 4:1
• Ensaios: Testado, inspecionado visualmente, verificado dimensionalmente; conforme requisitos de fadiga EN 818 (20.000 ciclos a 1,5× WLL)
• Identificação: Número de série individual, etiqueta de identificação, certificação escrita, registros de rastreabilidade
• MOQ: 100 Sets
• Embalagem: Cartão + Palete de Aço
• Aplicações: Içamento suspenso, içamento em dois pontos, manuseio de máquinas pesadas, montagem de estruturas de aço, operações de fundição, instalação de pré-moldados, instalação de equipamentos, manuseio industrial
• Manutenção: Inspecionar antes de cada uso por alongamento, desgaste, trincas, corrosão, deformação ou componentes danificados; remover do serviço se os defeitos excederem os critérios
