Eslinga de corrente 80 DOSL

de 2 pernasem açoem liga de aço

Visão geral do produto

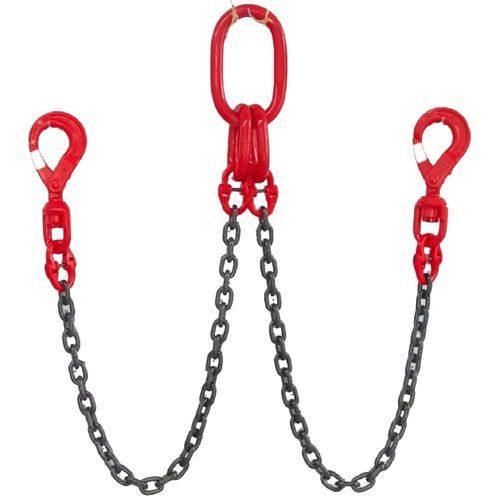

A eslinga de corrente Grade 80 DOSL é um conjunto de elevação de duas pernas fabricado com corrente e componentes em aço ligado Grade 80 temperado. A eslinga possui um elo mestre oblongo Grade 80 na parte superior e ganchos autotravantes Grade 80 na parte inferior, proporcionando engate seguro da carga e maior segurança operacional. Cada eslinga é identificada permanentemente com número de série, tamanho da corrente, grau, comprimento exato da eslinga e carga de trabalho admissível (WLL) para rastreabilidade completa.

Código de configuração

• D = Double Leg (duas pernas)
• O = Oblong master link (elo mestre oblongo)
• SL = Self Locking Hook (gancho autotravante)

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Grau da corrente (Grade 80)
• Comprimento exato da eslinga
• Carga de trabalho admissível (WLL)

Aplicações típicas

• Manuseio de máquinas pesadas
• Elevação de estruturas metálicas
• Instalação de equipamentos
• Projetos de construção
• Manutenção de mineração
• Manuseio industrial de materiais

Dados métricos (WLL em toneladas) — diâmetros selecionados

• Diâmetro 4 mm — 1 perna: 0,50 t; 2 pernas (0°–45°): 0,71 t; 2 pernas (45°–60°): 0,50 t; 3/4 pernas (0°–45°): 1,06 t; 3/4 pernas (45°–60°): 0,75 t; Eslinga contínua: 0,80 t
• Diâmetro 8 mm — 1 perna: 2,00 t; 2 pernas (0°–45°): 2,80 t; 2 pernas (45°–60°): 2,00 t; 3/4 pernas (0°–45°): 4,25 t; 3/4 pernas (45°–60°): 3,00 t; Eslinga contínua: 3,15 t
• Diâmetro 13 mm — 1 perna: 5,30 t; 2 pernas (0°–45°): 7,50 t; 2 pernas (45°–60°): 5,30 t; 3/4 pernas (0°–45°): 11,20 t; 3/4 pernas (45°–60°): 8,00 t; Eslinga contínua: 8,50 t
• Diâmetro 20 mm — 1 perna: 12,50 t; 2 pernas (0°–45°): 17,00 t; 2 pernas (45°–60°): 12,50 t; 3/4 pernas (0°–45°): 26,20 t; 3/4 pernas (45°–60°): 18,70 t; Eslinga contínua: 20,00 t
• Diâmetro 30 mm — 1 perna: 28,00 t; 2 pernas (0°–45°): 39,20 t; 2 pernas (45°–60°): 28,00 t; 3/4 pernas (0°–45°): 58,80 t; 3/4 pernas (45°–60°): 42,00 t; Eslinga contínua: 44,80 t
• Diâmetro 50 mm — 1 perna: 78,50 t; 2 pernas (0°–45°): 109,90 t; 2 pernas (45°–60°): 78,50 t; 3/4 pernas (0°–45°): 164,80 t; 3/4 pernas (45°–60°): 117,70 t; Eslinga contínua: 125,60 t

Dados imperiais (WLL em lb) — linhas de amostra
Fator de projeto / Diâmetro da corrente / Eslinga 1 perna / Eslinga 2 pernas (90°, 60°, 45°, 30°) / Eslingas 3 & 4 pernas (60°, 45°, 30°)

• 7/32" — 1 perna: 2.100 lb; 2 pernas: 3.600 lb; ajustado: 3.000 lb; 3/4 pernas: 5.500 lb; amostra: 4.400–3.200 lb
• 1/2" — 1 perna: 12.000 lb; 2 pernas: 20.800 lb; ajustado: 17.000 lb; 3/4 pernas: 31.200 lb; amostra: 25.500–18.000 lb
• 1" — 1 perna: 47.700 lb; 2 pernas: 82.600 lb; ajustado: 67.400 lb; 3/4 pernas: 123.900 lb; amostra: 101.200–71.500 lb

Observações sobre as tabelas

• Eslinga contínua: WLL para uma configuração de eslinga sem fim (endless).
• Ângulos: a = ângulo entre a perna da eslinga e a vertical. Faixas típicas: 0°–45° e 45°–60°. Ângulos menores aumentam a tensão nas pernas e reduzem a capacidade.
• Fator: multiplicadores usados para calcular a WLL para diferentes configurações e ângulos; consulte as diretrizes de engenharia ao efetuar cálculos.

Normas e testes
Fabricado com corrente e componentes em aço ligado Grade 80 temperado e revenido de acordo com EN 818-2, EN 1677-1, EN 1677-3, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077. Fornecido com certificação escrita. Fator de projeto mínimo 4:1. Cada eslinga é submetida a teste de prova, inspeção visual, verificação dimensional e verificação de compatibilidade de componentes. A corrente cumpre os requisitos de fadiga EN 818 e resiste a 20.000 ciclos a 1,5×WLL. Cada eslinga é fornecida com número de série individual, etiqueta de identificação e registos completos de rastreabilidade.

Manutenção e inspeção
Inspecionar antes de cada uso: alongamento da corrente, desgaste, fissuras, corrosão, funcionamento correto dos ganchos autotravantes, deformação, elos mestres ou elos de ligação danificados e ausência de etiquetas de identificação. Retirar de serviço se os defeitos excederem os critérios de inspeção aplicáveis.
