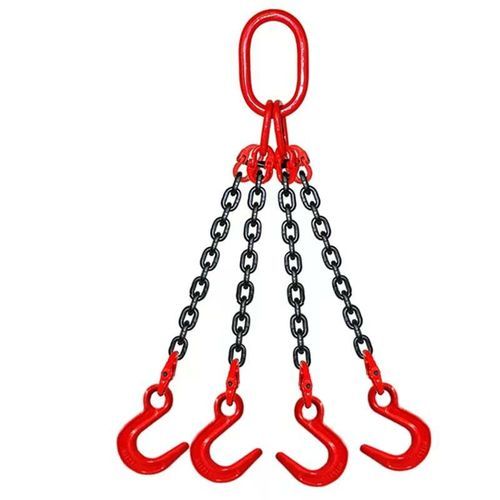

Eslinga de corrente Grade 80 QOF

4 pontosem açoem liga metálica

Visão geral do produto A eslinga de corrente QOF de Grau 80 é um conjunto de elevação de quatro braços fabricado com corrente e componentes de aço-liga de Grau 80, submetidos a tratamento térmico de têmpera e revenimento. A eslinga está equipada com um conjunto de elo mestre oblongo de quatro ramificações na parte superior e ganchos forjados de Grau 80 na parte inferior, sendo adequada para operações de elevação de grande porte que exijam múltiplos pontos de elevação e uma distribuição equilibrada da carga. Características principais

• Configuração de eslinga de corrente de quatro ramificações para maior estabilidade da carga e distribuição equilibrada da carga.
• Conjunto superior: conjunto de elo mestre oblongo de quatro ramificações.
• Acessórios inferiores: ganchos forjados de Grau 80 (compatíveis com sistemas de elevação de Grau 80).
• Fabricada com corrente e componentes em aço-liga de grau 80, temperado e revenido.
• Cada eslinga é fornecida com certificação por escrito e rastreabilidade total (número de série individual e etiqueta de identificação).

Código de configuração do produto

• Q = Quatro ramificações
• O = Conjunto de elo mestre oblongo de quatro ramificações
• F = Gancho forjado

Identificação do produto

• Número de série individual na etiqueta de identificação
• Tamanho da corrente
• Classe da corrente
• Comprimento exato da eslinga
• Limite de carga de trabalho (WLL)

Aplicações típicas

• Manuseamento de maquinaria pesada
• Elevação de aço estrutural
• Instalação de betão pré-fabricado
• Instalação de equipamentos
• Manutenção mineira
• Manuseamento de materiais industriais

Normas, Embalagem e Quantidade Mínima de Encomenda (MOQ)

• Nome: Eslinga de corrente QOF de grau 80 – Quatro ramificações com elo mestre oblongo na parte superior e ganchos forjados na parte inferior
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
• Embalagem: Caixa de cartão + palete de aço
• Normas de fabrico: Fabricado em conformidade com as normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077.
• Normas de ensaio: Fator de segurança mínimo de 4:1. Cada eslinga é submetida a ensaios de resistência, inspecionada visualmente, verificada dimensionalmente e submetida a controlo de compatibilidade dos componentes. A corrente cumpre os requisitos de fadiga da norma EN 818 e suporta 20 000 ciclos a 1,5× a Carga Máxima de Trabalho (WLL). Fornecida com número de série, etiqueta de identificação e certificação por escrito.
• Normas de aplicação: Adequada para elevação aérea, elevação multiponto, manuseamento de maquinaria pesada, montagem de estruturas de aço, instalação de betão pré-fabricado, instalação de equipamentos, manutenção mineira e manuseamento de materiais industriais.
• Manutenção: Inspecionar antes de cada utilização quanto a alongamento da corrente, desgaste, fissuras, corrosão, deformação do gancho forjado, elos mestres ou elos de ligação danificados e etiquetas de identificação em falta. Retirar de serviço se os defeitos excederem os critérios de inspeção.

Parâmetros — Tabela métrica (Limite de Carga de Trabalho em toneladas métricas) Cabeçalho: Diâmetro (mm) | 1 perna (ton) | 2 pernas (0°Parâmetro — Tabela de pés (Limite de Carga de Trabalho em libras, Fator de Dimensionamento 4:1) Cabeçalho: Diâmetro da corrente (pol.) | Eslinga de 1 braço (libras) | Eslinga de 2 braços (60°) (libras) | Eslinga de 2 braços (45°) (libras) | Eslinga de 2 braços (30°) (libras) | Eslingas de 3 e 4 braços (60°) (libras) | Eslingas de 3 e 4 braços (45°) (libras) | Eslingas de 3 e 4 braços (30°) (lbs) 7/32" | 2 100 | 3 600 | 3 000 | 2 100 | 5 500 | 4 400 | 3 200 9/32" | 3 500 | 6 100 | 4 900 | 3 500 | 9 100 | 7 400 | 5 200 5/16" | 4 500 | 7 800 | 6 400 | 4 500 | 11 700 | 9 500 | 6 800 3/8" | 7 100 | 12 300 | 10 000 | 7 100 | 18 400 | 15 100 | 10 600 1/2" | 12 000 | 20 800 | 17 000 | 12 000 | 31 200 | 25 500 | 18 000 5/8" | 18 100 | 31 300 | 25 600 | 18 100 | 47 000 | 38 400 | 27 100 3/4" | 28 300 | 49 000 | 40 000 | 28 300 | 73 500 | 60 000 | 42 400 7/8" | 34 200 | 59 200 | 48 400 | 34 200 | 88 900 | 72 500 | 51 300 1" | 47 700 | 82 600 | 67 400 | 47 700 | 123 900 | 101 200 | 71 500 1-1/4" | 72 300 | 125 200 | 102 200 | 72 300 | 187 800 | 153 400 | 108 500 Notas

• Todos os valores na tabela de metros são expressos em toneladas métricas e representam o Limite de Carga de Trabalho (WLL) máximo.
• Definições dos ângulos: a = ângulo entre o braço da eslinga e a vertical. Os intervalos 0° < a < 45° e 45° < a < 60° são utilizados para determinar os fatores de carga e os WLL ajustados.
• A «eslinga contínua» refere-se a uma configuração de eslinga de corrente sem fim WLL.

Características / especificações técnicas

• Nome do produto: Eslinga de corrente Grau 80 QOF
• Modelo / Denominação comercial: Eslinga de corrente Grau 80 QOF
• Marca: TOPONE CHAIN
• Material: Aço-liga de grau 80 temperado e revenido (corrente e componentes)
• Fixação superior: Conjunto de elo mestre oblongo quádruplo
• Fixação inferior: Ganchos forjados de grau 80
• Identificação: Número de série individual, etiqueta de identificação, tamanho da corrente, grau da corrente, comprimento exato da eslinga, WLL
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
• Embalagem: Caixa de cartão + palete de aço
• Normas de fabrico: EN 818-2; EN 1677-1; EN 1677-2; EN 1677-4; ASME B30.9; OSHA 1910.184; AS 2321; ISO 3077
• Ensaios: Fator de segurança mínimo de 4:1; ensaio de resistência; inspeção visual; verificação dimensional; ensaio de fadiga: 20 000 ciclos a 1,5× WLL
• Aplicações: Elevação aérea, elevação multiponto, manuseamento de maquinaria pesada, montagem de estruturas de aço, instalação de betão pré-fabricado, instalação de equipamentos, manutenção mineira, manuseamento de materiais industriais
• Manutenção e inspeção: Inspecionar antes de cada utilização quanto a alongamento, desgaste, fissuras, corrosão, deformação, elos danificados e etiquetas em falta; retirar de serviço se os defeitos excederem os critérios
