Eslinga de corrente Grade 100 QOG

4 pontosem liga de aço

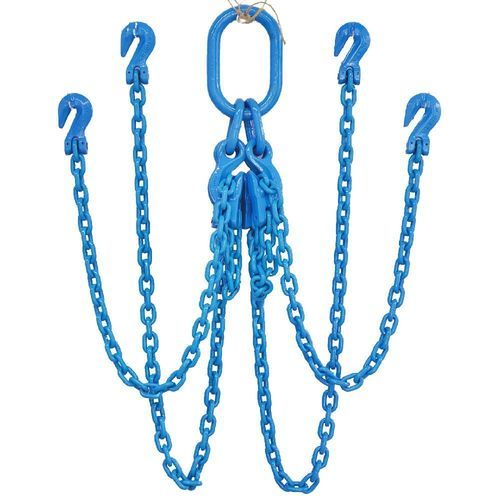

Visão geral do produto A eslinga de corrente QOG de grau 100 é um conjunto de elevação de quatro pontos fabricado com corrente e componentes de aço-liga de grau 100, submetidos a tratamento térmico de têmpera e revenimento. A eslinga está equipada com um conjunto de elo mestre oblongo de quatro pontas na parte superior e quatro ganchos de fixação de Grau 100 na parte inferior, proporcionando comprimentos de corrente ajustáveis e um levantamento flexível em quatro pontos. Em comparação com as eslingas de Grau 80, o design de Grau 100 oferece um Limite de Carga de Trabalho aproximadamente 25% superior para o mesmo tamanho de corrente. Cada eslinga é identificada de forma permanente com um número de série, o tamanho da corrente, a classe, o comprimento exato da eslinga e o Limite de Carga de Trabalho, para garantir a total rastreabilidade do produto. Introdução / Características Principais

• Conceção de eslinga de corrente de quatro pontas para elevação em quatro pontos e distribuição equilibrada da carga.
• Conjunto superior: elo mestre oblongo de quatro ramificações.
• Acessórios inferiores: quatro ganchos de fixação de Grau 100 (comprimento da corrente ajustável através do engate de elos individuais da corrente).
• Material: corrente e componentes em aço-liga de Grau 100, temperado e revenido.
• WLL aproximadamente 25% superior em comparação com a Classe 80 para o mesmo tamanho de corrente.
• Fator de segurança: 4:1.
• Identificação permanente: número de série individual, tamanho da corrente, classe, comprimento exato da eslinga e WLL para rastreabilidade.

Código de configuração do produto

• Q = Quatro pernas
• O = Conjunto de elo mestre oblongo de quatro pernas
• G = Gancho de fixação

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Classe da corrente
• Comprimento exato da eslinga
• Limite de carga de trabalho (WLL)

Tabela de medidas N.º do artigo | Diâmetro da corrente de elevação (mm) | 1 perna (toneladas) | 2 pernas (0° < α < 45°) (toneladas) | 2 ramificações (45°<α<60°) (toneladas) | 3 e 4 ramificações (0°<α<45°) (toneladas) | 3 e 4 ramificações (45°<α<60°) (toneladas) | Eslinga contínua (toneladas) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 | 2 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 | 2 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 | 3 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 | 6 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 | 11 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 | 16 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 | 22 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 | 26 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 | 42 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 | 49 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 | 57 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 | 90 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 129,6 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 | 157 Tabela de pés N.º do artigo | Diâmetro da corrente de elevação (pol.) | 1 perna (90°) (libras) | Fator para 2 pernas 1,4 (lbs) | Fator para 2 pernas 1,0 (lbs) | Fator para 2 pernas 2,1 (lbs) | Fator para 3 e 4 pernas 1,5 (lbs) | Fator para 3 e 4 pernas 1,6 (lbs) TPL81841004 | 5/32 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16 | 2 205 | 2 205 | 2 205 | 4 409 | 4 409 | 4 409 TPL81841006 | 1/4 | 2 205 | 4 409 | 2 205 | 6 614 | 4 409 | 4 409 TPL81841007 | 9/32 | 4 409 | 6 614 | 4 409 | 8 819 | 6 614 | 6 614 TPL81841008 | 5/16 | 6 614 | 8 819 | 6 614 | 11 023 | 8 819 | 8 819 TPL81841010 | 3/8 | 8 819 | 13 228 | 8 819 | 17 637 | 13 228 | 13 228 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 | 22 046 | 24 251 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 | 33 069 | 35 274 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 | 41 888 | 44 092 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 | 46 297 | 48 502 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 | 52 911 | 57 320 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 | 63 934 | 68 343 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 | 88 185 | 92 594 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 | 101 412 | 108 026 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 | 116 845 | 125 664 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 | 134 482 | 141 096 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 | 165 347 | 176 370 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 | 187 393 | 198 416 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 | 207 234 | 220 462 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 | 268 964 | 286 601 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 | 324 079 | 346 126 Normas e ensaios (resumo) Fabricado com correntes e componentes em liga de aço de grau 100, temperado e revenido. Em conformidade com as normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de corrente de elevação de grau 100. Fator de segurança mínimo de 4:1. Cada eslinga é submetida a ensaios de resistência, inspecionada visualmente, verificada dimensionalmente e submetida a um controlo de compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga da norma EN 818 e suporta 20 000 ciclos de carga a 1,5 vezes a WLL. Cada eslinga é fornecida com um número de série individual, etiqueta de identificação, certificação por escrito e registos de rastreabilidade. Notas de Manutenção e Aplicação Adequada para elevação aérea, elevação em quatro pontos, manuseamento de maquinaria pesada, montagem de estruturas de aço, instalação de betão pré-fabricado, elevação offshore, manutenção mineira e manuseamento de materiais industriais. Inspecione antes de cada utilização para verificar se há alongamento da corrente, desgaste excessivo, fissuras, corrosão, deformação ou desgaste dos ganchos de fixação, elos mestres ou elos de ligação danificados e etiquetas de identificação em falta. Retire de serviço se os defeitos excederem os critérios de inspeção aplicáveis. características / especificações técnicas

• Nome comercial: Eslinga de corrente QOG de Grau 100
• Modelo/Tipo: QOG (Quad Leg com elo mestre oblongo quad e ganchos de fixação)
• Material: Aço-liga de Grau 100 temperado e revenido
• Acessório superior: Conjunto de elo principal oblongo de quatro pernas
• Fixações inferiores: Quatro ganchos de fixação de Grau 100 (ajustáveis)
• Identificação: Número de série individual; etiqueta de identificação com o tamanho da corrente, grau, comprimento exato da eslinga e WLL
• Fator de segurança: 4:1
• Desempenho: WLL cerca de 25% superior ao da classe 80 para o mesmo tamanho de corrente
• Testes: Testada de resistência, inspecionada, em conformidade com a norma EN 818 relativa à fadiga, 20 000 ciclos a 1,5×WLL
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
• Embalagem: Caixa de cartão + palete de aço
• Aplicações: Elevação de carga pesada e de quatro pontos, offshore, mineração, construção, pré-fabricados, manuseamento industrial
