Eslinga de cabo

de 2 pernasem açoem aço galvanizado

Visão geral

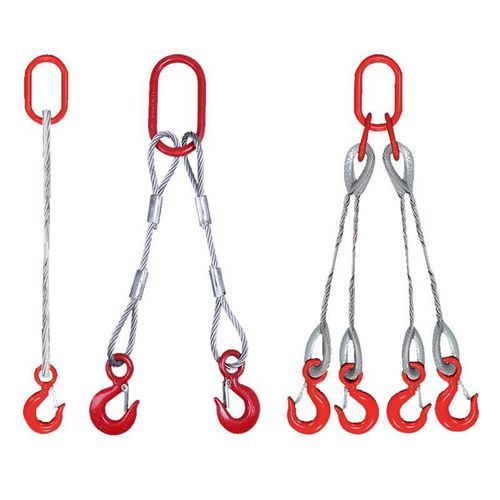

A eslinga de cabo de aço de duas pernas é fabricada em cabo de aço de alta resistência, galvanizado ou acabamento brilhante, formando duas pernas ligadas a um elo mestre. As terminações disponíveis incluem olho macio, olho com manilha (thimble), olho com cravação (ferrule), emenda manual e emenda mecânica. Cada eslinga é marcada individualmente com número de série, diâmetro do cabo, comprimento da eslinga e Limite de Carga de Trabalho (WLL) para rastreabilidade completa.

Introdução
O conjunto de elevação de duas pernas conecta dois ramos de cabo a um elo mestre e pode ser terminado com ganchos, manilhas ou acessórios de olho conforme a aplicação. Fabricada em cabo de aço de alta resistência, a eslinga oferece flexibilidade e alta resistência ao escoamento. A configuração de duas pernas distribui a carga por dois pontos de fixação, melhorando a estabilidade da carga e reduzindo a concentração de tensões durante o içamento. Usos típicos incluem içamento de máquinas, estruturas de aço, pré-fabricados de betão, equipamentos offshore, tubos, componentes fabricados e outras cargas pesadas em construção, construção naval, portos, mineração e instalações industriais.

Características do produto

• Cabo de aço de alta resistência, galvanizado ou brilhante
• Projeto de duas pernas para distribuição equilibrada da carga
• Terminações: olho macio, olho com thimble, cravação (ferrule), emenda manual ou emenda mecânica
• Disponível com ganchos, manilhas, elos mestres ou terminais personalizados
• Numeração individual para rastreabilidade completa

Identificação do produto

• Número de série individual
• Diâmetro do cabo
• Construção do cabo
• Comprimento exato da eslinga
• Limite de carga de trabalho (WLL)

Parâmetro — Limite de carga de trabalho (WLL) para eslingas de cabo de aço Unidade: toneladas
A página do produto inclui uma matriz WLL abrangente (unidade: toneladas) com valores por diâmetro nominal do cabo (d mm) e configurações de amarração/elevação (vertical, estrangulamento, cesta) e ângulos de várias pernas. Linhas de exemplo da tabela WLL (valores representativos):
Diâmetro nominal d (mm) | Vertical 90° | Estrangulamento 90° | Cesto 90° | Duas pernas 45° | Duas pernas 60° | Duas pernas 90° | Três/quatro pernas 45° | Três/quatro pernas 60° | Três/quatro pernas 90° | Peso (kg/m)
8 | 0.81 | 0.61 | 1.4 | 1.5 | 1.4 | 1.1 | 3 | 2.89 | 2.3 | 0.225
10 | 1.2 | 0.96 | 2.3 | 2.3 | 2.2 | 1.8 | 4.7 | 4.4 | 3.6 | 0.398
16 | 3.2 | 2.4 | 5.6 | 6 | 5.6 | 4.6 | 12 | 11.3 | 9.2 | 1.02
24 | 7.4 | 5.1 | 12.7 | 13.6 | 12.7 | 10.4 | 27.3 | 25.5 | 20.9 | 2.29
36 | 18.55 | 13.9 | 32.2 | 34.4 | 32.2 | 26.2 | 68.85 | 64.4 | 52.65 | 5.75
48 | 29.5 | 22.1 | 51.1 | 54.6 | 51.1 | 41.6 | 109.3 | 102.2 | 83.6 | 9.17
Nota: a matriz WLL completa para todos os diâmetros e configurações está disponível na página do produto.

Cabo de aço principal (6×37+FC, 6×37+IWR)
A documentação fornece tabelas de resistência à tração e carga mínima de ruptura para construções de cabo e tipos de alma comuns (NF, SF, IWR/IWS, FC) a partir de 5 mm, com classes de resistência (1570–1960 MPa) e pesos aproximados (kg/100 m). Matrizes de especificação e imagens estão incluídas.

Normas & Fabricação

• Nome: Eslinga de cabo de aço de duas pernas
• MOQ: 100 conjuntos
• Embalagem: caixa + palete de aço
• Normas de fabricação: ISO 7531, ISO 2408, ISO 4309, EN 13414-1, EN 12385, ASME B30.9, OSHA 1910.184, requisitos aplicáveis do Regulamento de Máquinas da UE; certificações (ABS, BV, CCS, DNV, LR, NK, KR, RINA) disponíveis conforme especificado
• Testes: fator de projeto mínimo 4:1. Cada eslinga é submetida a teste de carga, inspeção visual, verificação dimensional e fornecida com número de série individual, registro de inspeção e certificado para rastreabilidade. Testes tipo incluem prova, fadiga, estático e de ruptura.
• Aplicações: içamento aéreo, içamento a dois pontos, instalação de máquinas, manuseio de estruturas metálicas, içamento de pré-fabricados, construção naval, offshore, operação portuária, mineração, construção e manuseio industrial geral.
• Manutenção: inspecionar antes do uso quanto a fios partidos, corrosão, abrasão, dobras, esmagamento, abertura de alma, desgaste excessivo, ferrules ou emendas danificadas, thimbles deformados, ganchos ou elos mestres desgastados ou etiqueta de identificação ausente. Retirar de serviço se os defeitos excederem os critérios de descarte das normas aplicáveis (ISO 4309, EN 13414, etc.).

Especificações técnicas

• Material: cabo de aço de alta resistência galvanizado ou brilhante
• Construções de cabo: várias (6×37, 6×25Fi, 6×29Fi, 6×36WS, etc.) com opções de alma FC, IWR/IWS, NF, SF
• Terminações: olho macio, olho com thimble, olho com cravação, emenda manual, emenda mecânica; ganchos e manilhas disponíveis
• Marcação: cada eslinga identificada permanentemente com número de série, diâmetro do cabo, construção, comprimento, WLL
• Fator de projeto: mínimo 4:1
• Fornecimento inclui: etiqueta de identificação, registro de inspeção, certificado escrito, documentação de rastreabilidade
• Usos recomendados: içamento a dois pontos, instalação de máquinas, construção naval, offshore, portos, mineração, construção
