Eslinga de corrente Grade 80 TOSL

de 3 pontosem liga de aço

Visão geral

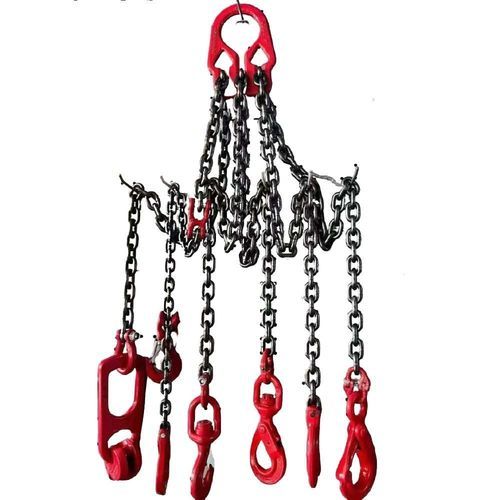

A eslinga de corrente Grau 80 TOSL é um conjunto de elevação de três pernas fabricado com corrente e componentes em aço de liga Grau 80, temperado e revenido. A eslinga possui um conjunto de anilha mestra oblonga quádrupla na parte superior e ganchos auto-bloqueantes Grau 80 na parte inferior. A configuração de três pernas aumenta a estabilidade da carga em comparação com eslingas de uma ou duas pernas e é adequada para elevação de maquinaria, aço estrutural, concreto pré-moldado, componentes fabricados e outras cargas irregulares. Os ganchos auto-bloqueantes engatam automaticamente sob carga para reduzir o risco de desengate acidental durante as operações de elevação.

Código de configuração do produto

• T = Três pernas
• O = Conjunto de anilha mestra oblonga quádrupla
• SL = Gancho auto-bloqueante

Identificação do produto
Cada eslinga é marcada permanentemente e fornecida com documentação rastreável:

• Número de série individual
• Tamanho da corrente
• Grau da corrente
• Comprimento exato da eslinga
• Limite de carga de trabalho (WLL)

Aplicações típicas

• Manuseio de máquinas pesadas
• Elevação de aço estrutural
• Instalação de concreto pré-moldado
• Instalação de equipamentos
• Manutenção em mineração
• Manuseio industrial de materiais

Parâmetro — Tabela métrica (todos os valores em toneladas métricas)
Diâmetro da corrente (mm) | 1 perna (ton) | 2 pernas (a entre 0° e 45°) (ton) | 2 pernas (a entre 45° e 60°) (ton) | 3 & 4 pernas (a entre 0° e 45°) (ton) | 3 & 4 pernas (a entre 45° e 60°) (ton) | Eslinga contínua (ton)
Linhas de fatores: Fator 1,0 (a entre 0° e 45°), Fator 1,4 (a entre 45° e 60°) para 2 pernas; Fator 1,0 e Fator 2,1 para 3&4 pernas; Fator eslinga contínua 1,6 indicado.
4 | 0,5 | 0,71 | 0,5 | 1,06 | 0,75 | 0,8
5 | 0,8 | 1,12 | 0,8 | 1,6 | 1,18 | 1,24
6 | 1,12 | 1,6 | 1,12 | 2,36 | 1,7 | 1,8
7 | 1,5 | 2,12 | 1,5 | 3,15 | 2,24 | 2,5
8 | 2 | 2,8 | 2 | 4,25 | 3 | 3,15
10 | 3,15 | 4,25 | 3,15 | 6,7 | 4,75 | 5
13 | 5,3 | 7,5 | 5,3 | 11,2 | 8 | 8,5
16 | 8 | 11,2 | 8 | 17 | 11,8 | 12,5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11,2 | 16 | 11,2 | 23,5 | 16,8 | 17,9
20 | 12,5 | 17 | 12,5 | 26,2 | 18,7 | 20
22 | 15 | 21,2 | 15 | 31,5 | 22,5 | 24
26 | 21,2 | 30 | 21,2 | 44,5 | 31,8 | 33,9
28 | 25 | 33,5 | 25 | 52,5 | 37,5 | 40
30 | 28 | 39,2 | 28 | 58,8 | 42 | 44,8
32 | 31,5 | 45 | 31,5 | 66,1 | 47,2 | 50,4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94,5 | 67,5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80

Parâmetro — Tabela em pés (valores WLL em lbs)
Fator de projeto 4:1 — os valores representam a WLL máxima em libras por diâmetro de corrente e configuração da eslinga. Colunas: Diâmetro da corrente (polegadas) | 1-perna (lbs) | 2-perna 60° (lbs) | 2-perna 45° (lbs) | 2-perna 30° (lbs) | 3&4-perna 60° (lbs) | 3&4-perna 45° (lbs) | 3&4-perna 30° (lbs)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Notas
O ângulo a é medido a partir da vertical (a entre 0° e 45° e a entre 45° e 60°). Os fatores de carga variam conforme a configuração da eslinga e o ângulo e são aplicados para calcular a WLL. Todos os valores da tabela métrica estão em toneladas métricas; os valores da tabela em pés estão em libras. Ângulos de elevação menores (medidos a partir da horizontal) aumentam a tensão em cada perna e reduzem a capacidade total de elevação.

Normas e embalagem
Nome: Grade 80 TOSL Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Self Locking Hooks on Bottom
MOQ: 100 Sets
Embalagem: Caixa + palete de aço

Características / Especificações técnicas

• Modelo / Série: TOSL
• Grau da corrente: Aço de liga Grau 80 (temperado e revenido)
• Configuração: Eslinga de corrente de três pernas
• Fixação superior: Conjunto de anilha mestra oblonga quádrupla
• Fixações inferiores: Ganchos auto-bloqueantes Grau 80
• Identificação: Número de série individual, tamanho da corrente, grau da corrente, comprimento exato da eslinga, WLL
• Fornecimento: Fornecido com certificação escrita; componentes compatíveis com Grau 80
• Aplicações típicas: Maquinaria pesada, aço estrutural, concreto pré-moldado, instalação de equipamentos, manutenção de mineração, manuseio industrial de materiais
• MOQ: 100 sets
• Embalagem: Caixa mais palete de aço
