Eslinga de corrente Grade 100 DOS

de 2 pernasem açoem aço temperado

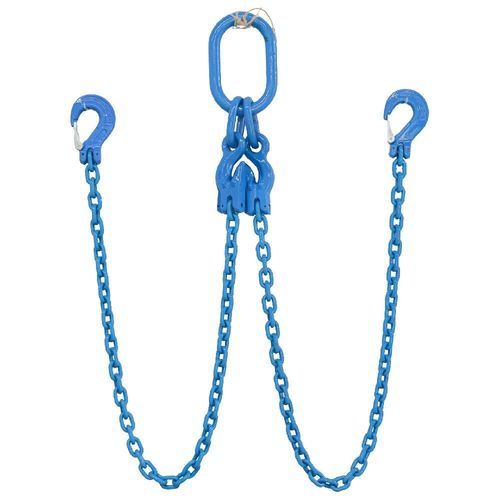

Visão geral do produto A eslinga de corrente DOS de Grau 100 é um conjunto de elevação de duas pernas fabricado a partir de corrente e componentes em aço-liga de Grau 100, temperado e revenido. A eslinga está equipada com um elo mestre oblongo de Grau 100 na parte superior e dois ganchos de eslinga de Grau 100 com trincos de segurança na parte inferior, proporcionando uma fixação segura da carga em dois pontos para aplicações de elevação suspensa. Em comparação com as eslingas de Grau 80, o design de Grau 100 oferece um Limite de Carga de Trabalho aproximadamente 25% superior para o mesmo tamanho de corrente. Cada eslinga é identificada de forma permanente com um número de série, o tamanho da corrente, o grau, o comprimento exato da eslinga e o Limite de Carga de Trabalho, para garantir a total rastreabilidade do produto. Código de configuração do produto

• D = Duas pernas
• O = Elos mestre oblongos
• S = Gancho de eslinga com trinco de segurança

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Classe da corrente
• Comprimento exato da eslinga
• Limite de Carga de Trabalho (WLL)

Tabela de medidas N.º do artigo | Diâmetro da corrente de elevação (mm) | 1 ramal (toneladas) | 2 ramais 0°<α<45° (toneladas) | 2 ramificações 45°<α<60° (toneladas) | 3 e 4 ramificações 0°<α<45° (toneladas) | 3 e 4 ramificações 45°<α<60° (toneladas) | Eslinga contínua (toneladas) TPL81841004 | 4 | 0,63 | 0,88 | 0,63 | 1,32 | 0,94 | 1 TPL81841005 | 5 | 1 | 1,4 | 1 | 2,1 | 1,5 | 1,6 TPL81841006 | 6 | 1,4 | 1,96 | 1,4 | 2,94 | 2,1 | 2,24 TPL81841007 | 7 | 1,9 | 2,66 | 1,9 | 3,99 | 2,85 | 3,04 TPL81841008 | 8 | 2,5 | 3,5 | 2,5 | 5,25 | 3,75 | 4 TPL818410010 | 10 | 4 | 5,6 | 4 | 8,4 | 6 | 6,4 TPL818410013 | 13 | 6,7 | 9,38 | 6,7 | 14,07 | 10,05 | 10,72 TPL818410016 | 16 | 10,3 | 14,4 | 10,3 | 21,6 | 15,4 | 16,4 TPL818410018 | 18 | 12,5 | 17,5 | 12,5 | 26,2 | 18,75 | 20 TPL818410019 | 19 | 14 | 19,6 | 14 | 29,4 | 21 | 22,4 TPL818410020 | 20 | 16 | 22,4 | 16 | 33,6 | 24 | 25,6 TPL818410022 | 22 | 19,4 | 27,1 | 19,4 | 40,7 | 29,1 | 31 TPL818410026 | 26 | 26,5 | 37,1 | 26,5 | 55,6 | 39,7 | 42,4 TPL818410028 | 28 | 30,5 | 42,7 | 30,5 | 64 | 45,7 | 48,8 TPL818410030 | 30 | 35,5 | 49,7 | 35,5 | 74,5 | 53,2 | 56,8 TPL818410032 | 32 | 40 | 56 | 40 | 84 | 60,6 | 64 TPL818410036 | 36 | 50 | 70 | 50 | 105 | 75 | 80 TPL818410038 | 38 | 56,5 | 78,4 | 56,5 | 118,6 | 84,7 | 90,4 TPL818410040 | 40 | 62,5 | 87,5 | 62,5 | 131,2 | 93,7 | 100 TPL818410045 | 45 | 81 | 113,4 | 81 | 170,1 | 121,5 | 130 TPL818410050 | 50 | 98 | 137,2 | 98 | 205,8 | 147 | 156,8 Tabela de pés N.º do artigo | Diâmetro da corrente de elevação (pol.) | 1 perna (libras) | 2 pernas (Fator 1,4/Fator 2,1) (libras) | 3 e 4 pernas (Fator 1,5/1,6) (lbs) | Eslinga contínua (lbs) TPL81841004 | 5/32 | 2 205 | 2 205 | 2 205 | 2 205 TPL81841005 | 3/16 | 2 205 | 2 205 | 2 205 | 4 409 TPL81841006 | 1/4 | 2 205 | 4 409 | 2 205 | 6 614 TPL81841007 | 9/32 | 4 409 | 6 614 | 4 409 | 8 819 TPL81841008 | 5/16 | 6 614 | 8 819 | 6 614 | 11 023 TPL81841010 | 3/8 | 8 819 | 13 228 | 8 819 | 17 637 TPL81841013 | 1/2 | 15 432 | 19 842 | 15 432 | 30 865 TPL81841016 | 5/8 | 22 046 | 30 865 | 22 046 | 48 502 TPL81841018 | 3/4 | 28 660 | 39 683 | 28 660 | 57 320 TPL81841019 | 3/4 | 30 865 | 44 092 | 30 865 | 63 934 TPL81841020 | 13/16 | 35 274 | 48 502 | 35 274 | 74 957 TPL81841022 | 7/8 | 41 888 | 59 525 | 41 888 | 90 390 TPL81841026 | 1 | 59 525 | 81 571 | 59 525 | 123 459 TPL81841028 | 1-1/8 | 68 343 | 94 798 | 68 343 | 141 096 TPL81841030 | 1-3/16 | 79 366 | 110 231 | 79 366 | 165 347 TPL81841032 | 1-1/4 | 88 185 | 123 459 | 88 185 | 185 188 TPL81841036 | 1-3/8 | 110 231 | 154 323 | 110 231 | 231 485 TPL81841038 | 1-1/2 | 125 664 | 171 960 | 125 664 | 262 350 TPL81841040 | 1-9/16 | 138 891 | 194 007 | 138 891 | 288 806 TPL81841045 | 1-3/4 | 178 574 | 249 122 | 178 574 | 374 786 TPL81841050 | 2 | 216 053 | 302 033 | 216 053 | 454 152 Normas e ensaios

• Nome: Eslinga de corrente DOS de classe 100 – Elos principais oblongos de duas pernas na parte superior e dois ganchos de eslinga com trinco na parte inferior
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
• Embalagem: Caixa de cartão + palete de aço
• Normas de fabrico: Fabricada a partir de corrente e componentes em liga de aço de grau 100, temperados e revenidos, em conformidade com as normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de elevação com correntes de grau 100.
• Normas de ensaio: Fator de segurança mínimo de 4:1. Cada eslinga é submetida a ensaios de resistência, inspecionada visualmente, verificada dimensionalmente e submetida a um controlo de compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga da norma EN 818 e suporta 20 000 ciclos de carga a 1,5 vezes a Carga Máxima de Trabalho (WLL). Fornecida com número de série individual, etiqueta de identificação, certificação por escrito e registos de rastreabilidade.
• Normas de aplicação: Adequada para elevação aérea, elevação em dois pontos, manuseamento de maquinaria pesada, montagem de estruturas de aço, instalação de equipamentos, projetos de construção, manutenção mineira e manuseamento de materiais industriais.
• Manutenção: Inspecionar antes de cada utilização para verificar se há alongamento da corrente, desgaste excessivo, fissuras, corrosão, deformação do gancho de elevação, funcionamento do trinco de segurança, elos mestres danificados, elos de ligação e etiquetas de identificação em falta. Retirar a eslinga de serviço se os defeitos excederem os critérios de inspeção.

Características / especificações técnicas

• Denominação comercial: Eslinga de corrente DOS de Grau 100
• Material: Corrente e componentes em aço-liga de Grau 100, temperado e revenido
• Acessório superior: Elos-mestre oblongos de Grau 100
• Acessórios inferiores: Dois ganchos de eslinga de Grau 100 com fechos de segurança acionados por mola
• Configuração: Duas pernas (DOS = Double Leg, elo mestre oblongo na parte superior, dois ganchos de eslinga com fechos de segurança na parte inferior)
• Identificação: Cada eslinga está marcada de forma permanente com o número de série, o tamanho da corrente, a classe, o comprimento exato da eslinga e a Carga Máxima de Trabalho (WLL)
• Fator de segurança: 4:1
• Desempenho: Carga Máxima de Trabalho (WLL) cerca de 25% superior em comparação com a Classe 80 para o mesmo tamanho de corrente
• Normas: EN 818-2, EN 1677-1/2/4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Ensaios: Submetida a ensaio de resistência; Conformidade com a norma EN 818 relativa à fadiga; 20 000 ciclos a 1,5×WLL
• Quantidade mínima de encomenda (MOQ) e embalagem: MOQ de 100 conjuntos; embalagem em caixa de cartão e palete de aço
