Eslinga de corrente Grade 80 TOG

de 3 pontosem açoem liga metálica

Visão geral

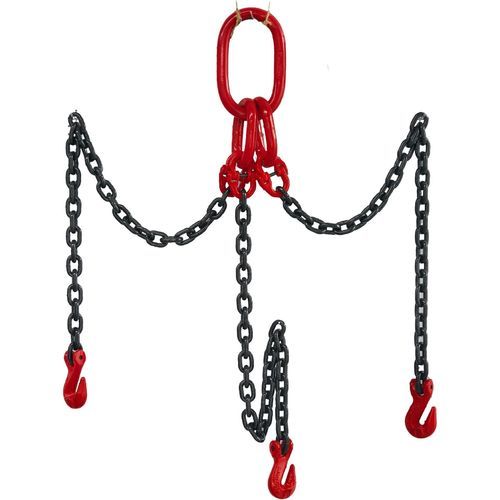

A eslinga de corrente Grade 80 TOG é um conjunto de elevação de três pernas fabricado com corrente e componentes em aço ligado Grade 80 temperado e revenido. A eslinga possui um elo mestre oblongo quádruplo no topo e ganchos de agarramento Grade 80 na base, adequada para aplicações de elevação que exigem comprimento de corrente ajustável e fixação multi‑ponto segura.

Principais características

• Configuração de três pernas para maior estabilidade da carga e distribuição equilibrada das forças.
• Elo mestre oblongo quádruplo no topo para fixação multi‑ponto.
• Ganchos de agarramento Grade 80 na base que permitem ajustar o comprimento da corrente engatando elos individuais.
• Comprimento efetivo da corrente ajustável sem dispositivos de encurtamento adicionais.
• Fornecida com número de série individual, etiqueta de identificação e certificação escrita para rastreabilidade.

Código de configuração do produto

• T = Três Pernas
• O = Elo Mestre Oblongo Quádruplo
• G = Gancho de Agarramento

Identificação do produto

• Cada eslinga é identificada permanentemente com um número de série individual.
• A identificação inclui tamanho da corrente, grau da corrente, comprimento exato da eslinga e Working Load Limit (WLL).

Aplicações típicas

• Manuseio de maquinaria pesada
• Elevação e montagem de estruturas metálicas
• Instalação de pré‑fabricados de concreto
• Instalação de equipamentos
• Manutenção mineira
• Manuseio de materiais industriais

Normas de fabricação, ensaio e aplicação
Fabricada com corrente e componentes em aço ligado Grade 80 temperado e revenido de acordo com EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077. Fator de desenho mínimo 4:1. Cada eslinga é submetida a ensaio de prova, inspeção visual, verificação dimensional e verificação da compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga EN 818 e suporta 20.000 ciclos a 1,5× WLL. Fornecida com número de série individual, etiqueta de identificação, certificação escrita e registros completos de rastreabilidade.

Manutenção
Inspecione antes de cada uso por alongamento da corrente, desgaste, fissuras, corrosão, desgaste ou deformação dos ganchos de agarramento, elos mestres danificados, elos de ligação e ausência de etiquetas de identificação. Retire do serviço imediatamente se os defeitos excederem os critérios de inspeção aplicáveis.

Fornecimento e embalagem
MOQ: 100 conjuntos
Embalagem: Caixa + Palete de Aço

Parâmetro — Tabela metros
Diâmetro da corrente de elevação (mm) | 1 perna (ton) | 2 pernas 0°–45° (ton) | 2 pernas 45°–60° (ton) | 3 & 4 pernas 0°–45° (ton) | 3 & 4 pernas 45°–60° (ton) | Eslinga contínua (ton)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6

Parâmetro — Tabela pés (WLL em lbs)
Fator de desenho 4:1. Os valores abaixo representam o Working Load Limit (lbs) por diâmetro de corrente e configuração da eslinga.
Diâmetro da corrente | Eslinga 1 perna | Eslinga 2 pernas 90° (1) | Eslinga 2 pernas 60° (1.7) | Eslinga 2 pernas 45° (1.4) | Eslinga 3 & 4 pernas 60° (2.6) | Eslinga 3 & 4 pernas 45° (2.1) | Eslinga 3 & 4 pernas 30° (1.45)
7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Notas

• Eslinga contínua refere‑se ao WLL para uma configuração de eslinga de corrente sem fim.
• O ângulo a é o ângulo entre a perna da eslinga e a vertical. Ângulos menores (medidos desde a horizontal) aumentam a tensão em cada perna e reduzem a capacidade total de elevação.

Especificações técnicas

• Nome: Grade 80 TOG Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Grab Hooks on Bottom
• Modelo / Denominação: TOG Chain Sling
• Material: Corrente e componentes em aço ligado Grade 80 temperado e revenido
• Fator de projeto mínimo: 4:1
• Normas: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Ensaios: Ensaiada, inspecionada visualmente, verificada dimensionalmente; a corrente atende à fadiga EN 818 (20.000 ciclos a 1,5× WLL)
• Identificação: Número de série individual e etiqueta de identificação fornecidos com cada eslinga
• MOQ: 100 conjuntos
• Embalagem: Caixa + Palete de Aço
