Eslinga de corrente Grade 100 TOG

de 3 pontosem açoem liga metálica

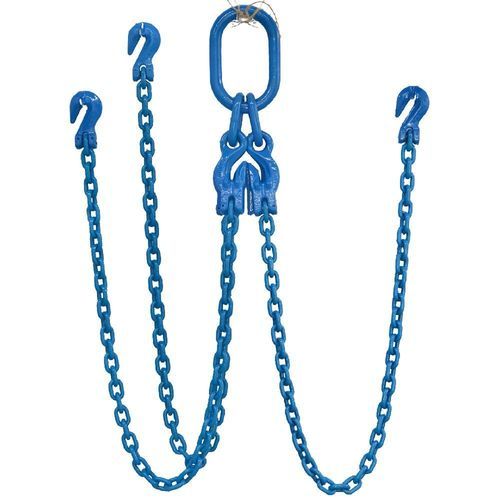

Introdução A eslinga de corrente TOG de Grau 100 é um conjunto de elevação de três ramificações fabricado a partir de corrente e componentes em aço-liga de Grau 100, temperado e revenido. A eslinga está equipada com um conjunto de elo mestre oblongo de quatro lados na parte superior e três ganchos de fixação de Grau 100 na parte inferior, tornando-a adequada para aplicações de elevação de carga pesada que exijam comprimentos de corrente ajustáveis e uma distribuição equilibrada da carga em três pontos. Visão geral Tipo de eslinga: Tripla (TOG) Número de série individualizado: Cada eslinga é identificada de forma permanente com um número de série para fins de rastreabilidade. Tamanho e grau da corrente: Fabricada com corrente e componentes de aço-liga de grau 100. Comprimento exato da eslinga: Fornecida com marcação do comprimento exato da eslinga. Limite de carga de trabalho: Marcado na eslinga; a classe 100 oferece um limite de carga de trabalho (WLL) aproximadamente 25% superior ao da classe 80 para o mesmo tamanho de corrente. Detalhes do produto

• Grau: Corrente e componentes em liga de aço de grau 100.
• Conjunto superior: Conjunto de elo mestre oblongo quádruplo.
• Acessórios inferiores: Três ganchos de fixação de grau 100 que proporcionam comprimentos de corrente ajustáveis e elevação flexível em três pontos.
• Fator de segurança: Fator de segurança mínimo de 4:1.
• Identificação: Cada eslinga está permanentemente identificada com um número de série individual, tamanho da corrente, grau da corrente, comprimento exato da eslinga e Limite de Carga de Trabalho (WLL).

Código de configuração do produto

• T = Três ramificações
• O = Conjunto de elo mestre oblongo quádruplo
• G = Gancho de fixação

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Classe da corrente
• Comprimento exato da eslinga
• Limite de carga de trabalho (WLL)

Normas e Fabrico

• Nome: Eslinga de corrente TOG de grau 100 – Três ramificações com elo mestre oblongo quádruplo na parte superior e três ganchos de fixação na parte inferior
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
• Embalagem: Caixa de cartão + palete de aço
• Normas de fabrico: Fabricado a partir de corrente e componentes em liga de aço de grau 100, temperados e revenidos, em conformidade com as normas EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de eslingas de elevação de cadeia de grau 100.
• Normas de ensaio: Fator de segurança mínimo de 4:1. Cada eslinga é submetida a um ensaio de resistência, inspecionada visualmente, verificada dimensionalmente e submetida a uma verificação de compatibilidade dos componentes antes do envio. A corrente cumpre os requisitos de fadiga da norma EN 818 e suporta 20 000 ciclos de carga a 1,5 vezes a Carga Máxima de Trabalho (WLL).
• Documentação de fornecimento: Cada eslinga é fornecida com um número de série individual, etiqueta de identificação, certificação por escrito e registos completos de rastreabilidade.
• Aplicações: Adequada para elevação aérea, elevação em três pontos, manuseamento de maquinaria pesada, montagem de estruturas de aço, instalação de equipamentos, manuseamento de betão pré-fabricado, manutenção mineira e operações de manuseamento de materiais industriais.
• Manutenção: Inspecionar antes de cada utilização para verificar se há alongamento da corrente, desgaste excessivo, fissuras, corrosão, deformação do gancho de fixação, elos principais ou de ligação danificados e etiquetas de identificação em falta. Retirar de serviço se os defeitos excederem os critérios de inspeção.

Tabela de medidas (valores do Limite de Carga Útil por configuração) Títulos: N.º do artigo, Diâmetro da corrente de elevação (mm), 1 perna (tonelada), 2 pernas 0°<α<45° (tonelada), 2 pernas 45°<α<60° (toneladas), 3 e 4 pernas 0°<α<45° (toneladas), 3 e 4 pernas 45°<α<60° (toneladas), Eslinga contínua (toneladas) TPL81841004, 4, 1, 1, 1, 1, 1, 1 TPL81841005, 5, 1, 1,4, 1, 2,1, 1,5, 1,6 TPL81841006, 6, 1,4, 1,96, 1,4, 2,94, 2,1, 2,24 TPL81841007, 7, 1,9, 2,66, 1,9, 3,99, 2,85, 3,04 TPL81841008, 8, 2,5, 3,5, 2,5, 5,25, 3,75, 4 TPL818410010, 10, 4, 5,6, 4, 8,4, 6, 6,4 TPL818410013, 13, 6,7, 9,38, 6,7, 14,07, 10,05, 10,72 TPL818410016, 16, 10,3, 14,4, 10,3, 21,6, 15,4, 16,4 TPL818410018, 18, 12,5, 17,5, 12,5, 26,2, 18,75, 20 TPL818410019, 19, 14, 19,6, 14, 29,4, 21, 22,4 TPL818410020, 20, 16, 22,4, 16, 33,6, 24, 25,6 TPL818410022, 22, 19,4, 27,1, 19,4, 40,7, 29,1, 31 TPL818410026, 26, 26,5, 37,1, 26,5, 55,6, 39,7, 42,4 TPL818410028, 28, 30,5, 42,7, 30,5, 64, 45,7, 48,8 TPL818410030, 30, 35,5, 49,7, 35,5, 74,5, 53,2, 56,8 TPL818410032, 32, 40, 56, 40, 84, 60,6, 64 TPL818410036, 36, 50, 70, 50, 105, 75, 80 TPL818410038, 38, 56,5, 78,4, 56,5, 118,6, 84,7, 90,4 TPL818410040, 40, 62,5, 87,5, 62,5, 131,2, 93,7, 100 TPL818410045, 45, 81, 113,4, 81, 170,1, 121,5, 130 TPL818410050, 50, 98, 137,2, 98, 205,8, 147, 156,8 Tabela de pés (valores do Limite de Carga de Trabalho em libras, por configuração) Cabeçalhos: N.º do artigo, Diâmetro da corrente de elevação (pol.), 1 perna (90°) (libras), 2 pernas – fator 1,4 (libras), Fator de 2 pernas 1,0 (libras?), Fator de 3 e 4 pernas 2,1 (libras), Fator de 3 e 4 pernas 1,5 (libras), Eslinga contínua (libras) TPL81841004, 5/32, 2 205, 2 205, 2 205, 2 205, 2 205, 2 205 TPL81841005, 3/16, 2 205, 2 205, 2 205, 4 409, 4 409, 4 409 TPL81841006, 1/4, 2 205, 4 409, 2 205, 6 614, 4 409, 4 409 TPL81841007, 9/32, 4 409, 6 614, 4 409, 8 819, 6 614, 6 614 TPL81841008, 5/16, 6 614, 8 819, 6 614, 11 023, 8 819, 8 819 TPL81841010, 3/8, 8 819, 13 228, 8 819, 17 637, 13 228, 13 228 TPL81841013, 1/2, 15 432, 19 842, 15 432, 30 865, 22 046, 24 251 TPL81841016, 5/8, 22 046, 30 865, 22 046, 48 502, 33 069, 35 274 TPL81841018, 3/4, 28 660, 39 683, 28 660, 57 320, 41 888, 44 092 TPL81841019, 3/4, 30 865, 44 092, 30 865, 63 934, 46 297, 48 502 TPL81841020, 13/16, 35 274, 48 502, 35 274, 74 957, 52 911, 57 320 TPL81841022, 7/8, 41 888, 59 525, 41 888, 90 390, 63 934, 68 343 TPL81841026, 1, 59 525, 81 571, 59 525, 123 459, 88 185, 92 594 TPL81841028, 1-1/8, 68 343, 94 798, 68 343, 141 096, 101 412, 108 026 TPL81841030, 1-3/16, 79 366, 110 231, 79 366, 165 347, 116 845, 125 664 TPL81841032, 1-1/4, 88 185, 123 459, 88 185, 185 188, 134 482, 141 096 TPL81841036, 1-3/8, 110 231, 154 323, 110 231, 231 485, 165 347, 176 370 TPL81841038, 1-1/2, 125 664, 171 960, 125 664, 262 350, 187 393, 198 416 TPL81841040, 1-9/16, 138 891, 194 007, 138 891, 288 806, 207 234, 220 462 TPL81841045, 1-3/4, 178 574, 249 122, 178 574, 374 786, 268 964, 286 601 TPL81841050, 2, 216 053, 302 033, 216 053, 454 152, 324 079, 346 126 Características / Especificações técnicas

• Tipo de produto: Eslinga de corrente TOG de Grau 100 (Configuração TOG: Três ramificações com elo mestre oblongo quádruplo na parte superior e três ganchos de fixação na parte inferior)
• Material: Corrente de liga de aço de grau 100, temperada e revenida, e componentes de grau 100
• Fixação superior: Conjunto de elo mestre oblongo quádruplo
• Fixação inferior: Três ganchos de fixação de Grau 100 (comprimento ajustável através do engate de elos individuais da corrente)
• Fator de segurança: 4:1
• Ensaios de resistência: Cada eslinga é submetida a ensaio de resistência, inspecionada visualmente e verificada dimensionalmente; a corrente suporta 20 000 ciclos a 1,5×WLL, de acordo com os requisitos de fadiga da norma EN 818
• Rastreabilidade: Número de série individual, etiqueta de identificação, certificação por escrito e registo da encomenda
• Conformidade com as normas: EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321, ISO 3077
• Quantidade mínima de encomenda (MOQ): 100 conjuntos
• Embalagem: Caixa de cartão + palete de aço
• Aplicações: Elevação suspensa, elevação em três pontos, manuseamento de maquinaria pesada, montagem de estruturas de aço, instalação de equipamentos, manuseamento de betão pré-fabricado, manutenção mineira, manuseamento de materiais industriais
