Eslinga de corrente 80 DOG

de 2 pernasem açoem liga de aço

Visão geral do produto

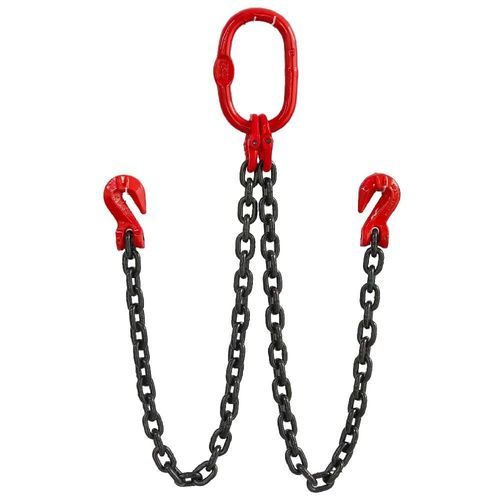

A talha de corrente Grade 80 DOG é um conjunto de elevação de dois ramos fabricado a partir de corrente e componentes em aço de liga Grade 80 temperados e revenidos. A talha é equipada com um elo mestre oblongo Grade 80 no topo e ganchos de retenção Grade 80 na base, permitindo ajuste rápido do comprimento da corrente e elevação balanceada em dois pontos para aplicações em suspensão. Cada talha é identificada permanentemente com número de série, tamanho da corrente, grau, comprimento exato da talha e Limite de Carga de Trabalho (WLL) para garantir rastreabilidade completa do produto.

Código de configuração do produto

• D = Dois ramos
• O = Elo mestre oblongo
• G = Gancho de retenção

Identificação do produto

• Número de série individual
• Tamanho da corrente
• Grau da corrente
• Comprimento exato da talha
• Working Load Limit (WLL)

Aplicações típicas

• Manuseio de máquinas pesadas
• Elevação de estruturas de aço
• Instalação de equipamentos
• Projetos de construção
• Manutenção em mineração
• Manuseio industrial de materiais

Parâmetros — tabela em metros (valores WLL em toneladas métricas)
Diâmetro da corrente de elevação | 1 ramo (t) | 2 ramos (0°–45° / 45°–60°) (t) | 3 & 4 ramos (0°–45° / 45°–60°) (t) | Talha contínua (t)
4 mm | 0.5 | 0.71 | 0.5 / 1.06 | 0.75 / 0.8
5 mm | 0.8 | 1.12 | 0.8 / 1.6 | 1.18 / 1.24
6 mm | 1.12 | 1.6 | 1.12 / 2.36 | 1.7 / 1.8
7 mm | 1.5 | 2.12 | 1.5 / 3.15 | 2.24 / 2.5
8 mm | 2 | 2.8 | 2 / 4.25 | 3 / 3.15
10 mm | 3.15 | 4.25 | 3.15 / 6.7 | 4.75 / 5
13 mm | 5.3 | 7.5 | 5.3 / 11.2 | 8 / 8.5
16 mm | 8 | 11.2 | 8 / 17 | 11.8 / 12.5
18 mm | 10 | 14 | 10 / 21 | 15 / 16
19 mm | 11.2 | 16 | 11.2 / 23.5 | 16.8 / 17.9
20 mm | 12.5 | 17 | 12.5 / 26.2 | 18.7 / 20
22 mm | 15 | 21.2 | 15 / 31.5 | 22.5 / 24
26 mm | 21.2 | 30 | 21.2 / 44.5 | 31.8 / 33.9
28 mm | 25 | 33.5 | 25 / 52.5 | 37.5 / 40
30 mm | 28 | 39.2 | 28 / 58.8 | 42 / 44.8
32 mm | 31.5 | 45 | 31.5 / 66.1 | 47.2 / 50.4
36 mm | 40 | 56 | 40 / 84 | 60 / 64
38 mm | 45 | 63 | 45 / 94.5 | 67.5 / 72
40 mm | 50 | 70 | 50 / 105 | 75 / 80
45 mm | 63 | 88.2 | 63 / 132.3 | 94.5 / 100.8
50 mm | 78.5 | 109.9 | 78.5 / 164.8 | 117.7 / 125.6

Parâmetros — tabela em pés (valores WLL em lbs, Fator de projeto 4:1)
Design Factor | 1-ramo | 2-ramo (90° / 60° / 45° / 30°) | 3 & 4 ramos (60° / 45° / 30°)
7/32" | 2,100 / 3,600 / 3,000 / 2,100 | 5,500 / 4,400 / 3,200
9/32" | 3,500 / 6,100 / 4,900 / 3,500 | 9,100 / 7,400 / 5,200
5/16" | 4,500 / 7,800 / 6,400 / 4,500 | 11,700 / 9,500 / 6,800
3/8" | 7,100 / 12,300 / 10,000 / 7,100 | 18,400 / 15,100 / 10,600
1/2" | 12,000 / 20,800 / 17,000 / 12,000 | 31,200 / 25,500 / 18,000
5/8" | 18,100 / 31,300 / 25,600 / 18,100 | 47,000 / 38,400 / 27,100
3/4" | 28,300 / 49,000 / 40,000 / 28,300 | 73,500 / 60,000 / 42,400
7/8" | 34,200 / 59,200 / 48,400 / 34,200 | 88,900 / 72,500 / 51,300
1" | 47,700 / 82,600 / 67,400 / 47,700 | 123,900 / 101,200 / 71,500
1-1/4" | 72,300 / 125,200 / 102,200 / 72,300 | 187,800 / 153,400 / 108,500

Normas

• Normas de fabricação: Fabricado a partir de corrente e componentes em aço de liga Grade 80 temperados e revenidos de acordo com EN 818-2, EN 1677-1, EN 1677-2, EN 1677-4, ASME B30.9, OSHA 1910.184, AS 2321 e ISO 3077 para conjuntos de talhas de corrente.
• Normas de ensaio: Fator de projeto mínimo 4:1. Cada talha é submetida a teste de prova, inspeção visual, verificação dimensional e verificação de compatibilidade de componentes. A corrente atende aos requisitos de fadiga EN 818 e suporta 20.000 ciclos a 1,5 vezes a WLL. Cada talha é fornecida com número de série individual, etiqueta de identificação, certificação escrita e registos completos de rastreabilidade.
• Normas de aplicação: Adequado para elevação em suspensão, elevação a dois pontos, manuseio de máquinas pesadas, montagem de estruturas metálicas, instalação de equipamentos, projetos de construção, manutenção mineira e manuseio industrial de materiais.
• Manutenção: Inspecionar antes de cada uso por alongamento da corrente, desgaste, trincas, corrosão, desgaste ou deformação dos ganchos de retenção, elos mestres ou elos de ligação danificados e etiquetas de identificação em falta. Retirar de serviço se os defeitos excederem os critérios de inspeção.

Especificações técnicas

• Modelo: Grade 80 DOG Chain Sling
• Estilo da talha: Talha de corrente de dois ramos (DOG = Double Leg with Oblong Master Link on top and Grab Hooks on bottom)
• Material: Corrente em aço de liga Grade 80 temperada e revenida e componentes Grade 80
• Fixação superior: Elo mestre oblongo Grade 80
• Fixação inferior: Ganchos de retenção Grade 80 (permitindo ajuste rápido do comprimento da corrente)
• Identificação: Número de série permanente, tamanho da corrente, grau da corrente, comprimento exato da talha e WLL na etiqueta de identificação
• Fornecimento: Fornecido com certificação escrita e registos completos de rastreabilidade
• MOQ: 100 conjuntos
• Embalagem: Caixa + palete de aço
• Fator de projeto: Mínimo 4:1; testado e inspecionado visualmente antes do envio
• Aplicações típicas: Manuseio de máquinas pesadas, elevação de estruturas de aço, instalação de equipamentos, projetos de construção, manutenção mineira, manuseio industrial de materiais
