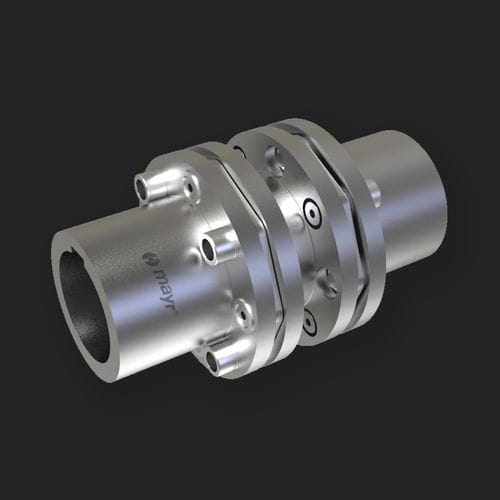

頑丈軸継手 ROBA®-DS

ねじり剛性バックラッシュゼロ

ROBA® -DSカップリングはシャフトを接続します。ねじれ剛性が高く、バックラッシュのない方法でトルクを伝達します。 円錐形接続のROBA®-DSでは、ディスクパックはハブ、フランジまたはスリーブとポジティブロックで接続されます。外側の円錐ボルトは、ディスクパックのアタッチメント部品とカラーブッシングの円錐穴に、テンションスクリューによって引き込まれます。円錐形の形状は、カラーブッシングとアタッチメントパーツを半径方向に弾性的に広げる力を発生させ、ディスクパックのバックラッシュのない接続を保証します。このバックラッシュのない確実なロッキング接続のために、標準的な摩擦ロッキング接続に比べて、はるかに低いねじ締めトルクが必要です。これにより、取り付けが大幅に容易になります。ディスクパックとスリーブは、それぞれの骨材を動かすことなく、放射状に取り付け・取り外しが可能です。 製品の特徴 用途 高荷重用途に最適 交互負荷に制限なく使用可能 デザイン ねじり剛性 柔軟なモジュラーシステム ステンレス・スチール製 利点 軸方向、ラジアル方向、角度方向のシャフトのミスアライメントを補正 バックラッシフリー 低慣性質量モーメント ✓ トルクやシャフトのミスアライメントが変化しても、公称トルクをフルに活用 ラジアル方向の取付け/取外しが可能 低いねじ締めトルク 油圧式取付け工具は不要、トルクレンチで取付け可能 組み立てとメンテナンス メンテナンスフリー 摩耗がない
