製品概要

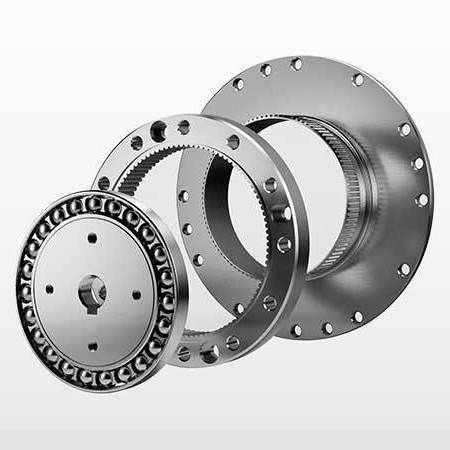

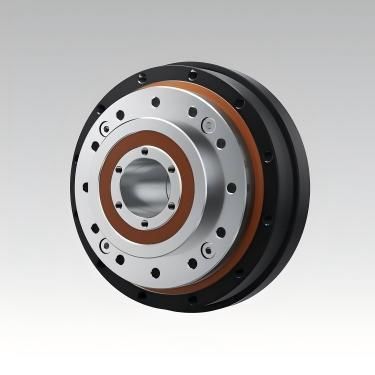

デスボーア NLGD-C-Ⅰ シリーズひずみ波ギアボックス
- モデルオプション：14、17、20、25、32、40
- レシオ：50～160（例：30、50、80、100、120、160）
- バックラッシュ：≦20 arcsec（代表的な使用可能値は±20 arcsecを示す）
- 公称出力トルク： 3.
ご注文方法（コード内訳）
- ①モデル名（シリーズ：NLGS、NCGS、NCGD、NLGD、NLGSTなど。
- ② 仕様コード（14、17、20、25、32、40など）
- ③ 減速比（30、50、80、100、120、160など）
- ④ 構造コード（製品の構造バリエーション）
- ⑤ 波動発生器タイプ：C = コンポーネントタイプ、U = 複合タイプ
- ⑥ カスタム仕様：E001はカスタマイズされたひずみ波ギアボックスのプロジェクトコードです：生産地コードN、フレクスプライン形状：L =トップハットタイプ、C =カップタイプ、フレクスプラインの長さ：S = 標準、D = ショートチューブ、高トルク設計：G = 高トルク設計（標準は空白）; 特殊構造：T = 3ウェーブ・ジェネレーター構造
主な特長 - 高精度：複数の歯が180°対称の2つの位置で同時に噛み合い、ピッチ誤差を低減し、非常に高い位置精度と回転精度を実現します。
- 大きな伝達比：単段ひずみ波伝達はi = 30-500に達することができます。同じ軸上に3つの基本部品があるシンプルな構造で、高い速度比を実現します。
- 高いベアリング容量：歯面接触と複数の噛合歯により、単位面積の負荷を低減し、他の伝動形態に比べてベアリング容量が向上します。
- 小型軽量：通常の歯車装置に比べて体積と重量が小さく、小型化と軽量設計が可能です。
- 高い伝動効率と長い耐用年数：
- 低ノイズで衝撃のない滑らかな伝動
代表的なウェーブ・ジェネレーター/機械的インターフェース・データギアボックス・テクニカル・テーブル（抜粋行）NCGD-14（行の例）
NCGD-14（行の例
モデルNCGD-14｜ ギア比: 50｜ 定格速度 @2000 r/min 入力： 3.7 Nm｜最大許容トルク始動/停止時の許容トルク：12 Nm｜最大許容平均負荷トルク：7 Nm最大許容平均負荷トルク 4.8 Nm｜最大許容負荷トルク瞬間許容トルク： 23 Nm｜最大許容入力回転数： 8500 rpm許容入力回転数：8500rpm｜許容平均入力回転数：3500rpm｜始動トルク：6.2cNm｜バックラッシュ：±20arcsec｜寿命：9000時間
モデルNCGD-14｜ギア比：80｜定格回転数：2000 r/min入力時： 5.4 Nm｜最大許容トルク始動/停止時の許容トルク: 16 Nm | 最高。最大許容平均負荷トルク：7.7 Nm瞬時許容トルク35 Nm｜許容平均入力回転数：3500 rpm｜バックラッシ：±20 arcsec｜寿命：10000時間
モデルNCGD-14｜ギア比：100｜定格回転数：2000 r/min入力時： 5.4 Nm｜最大許容トルク始動/停止時の許容トルク: 19 Nm | 最高。最大許容平均負荷トルク：7.7 Nm瞬間許容トルク： 35 Nm35 Nm｜始動トルク 4.8cNm｜バックラッシュ：±20arcsec｜寿命：10000時間
NLGD-17（選択された列）NLGD-17（選択された列
モデルNLGD-17｜ギア比：50｜定格回転数：2000 r/min入力：11 Nm｜最大許容トルク始動・停止時許容トルク：23Nm｜最大平均負荷トルク：11Nm最大許容平均負荷トルク： 18 Nm瞬間許容トルク48 Nm｜最大許容入力回転数：7300rpm｜許容平均入力回転数：3500rpm｜始動トルク：19cNm｜バックラッシュ：±20arcsec｜寿命：9000時間
モデルNLGD-17｜ギア比：80｜定格回転数：2000 r/min入力時：15 Nm｜最大許容トルク始動/停止時の最大許容トルク： 29 Nm｜最大許容平均負荷トルク： 15 Nm最大許容平均負荷トルク： 19 Nm瞬間許容トルク：61Nm｜始動トルク：16cNm｜バックラッシュ：±20arcsec｜寿命：10000時間
型式NLGD-17｜ギア比：100｜定格回転数：2000 r/min入力：16 Nm｜最大許容トルク始動/停止時の最大許容トルク： 37 Nm｜最大許容平均負荷トルク： 16 Nm最大許容平均負荷トルク： 27 Nm瞬間許容トルク：71Nm｜始動トルク：17cNm｜バックラッシュ：±20arcsec｜寿命：10000時間
NLGD-20（選択された列）NLGD-20（選択された列
モデルNLGD-20｜ギア比：50｜定格回転数：2000 r/min入力：17 Nm｜最大許容トルク始動/停止時の最大許容トルク：39 Nm｜最大許容平均負荷トルク：10 Nm最大許容平均負荷トルク： 24 Nm瞬時許容トルク： 69 Nm｜最大許容入力回転数： 6500 rpm許容入力回転数：6500rpm｜許容平均入力回転数：3500rpm｜始動トルク：25cNm｜バックラッシュ：20arcsec｜寿命：9000時間
モデルNLGD-20｜ギア比：80｜定格回転数：2000 r/min入力時：24 Nm｜最大許容始動トルク：25 cNm｜寿命：2000時間始動/停止時の最大許容トルク：51 Nm｜最大許容平均負荷トルク：0.最大許容平均負荷トルク33 Nm｜最大許容負荷トルク瞬間許容トルク：89Nm｜始動トルク：23cNm｜バックラッシュ：20arcsec｜寿命：10000時間
型式NLGD-20｜ギア比：100｜定格回転数：2000r/min｜入力：28Nm｜最大許容トルク：10000時間始動/停止時の最大許容トルク： 57 Nm｜最大許容平均負荷トルク： 28 Nm最大許容平均負荷トルク34 Nm｜最大許容負荷トルク瞬間許容トルク：95Nm｜始動トルク：22cNm｜バックラッシュ：20arcsec｜寿命：10000時間
型式NLGD-20｜ギア比：120｜定格回転数：2000r/min｜入力：28Nm｜最大許容トルク：10000時間始動/停止時の最大許容トルク：60 Nm｜最大許容平均負荷トルク：10 Nm最大許容平均負荷トルク34 Nm｜最大許容負荷トルク瞬間許容トルク：95 Nm｜始動トルク：22 cNm｜耐用年数：10000時間
モデルNLGD-20｜ギア比：160｜定格入力回転数：2000r/min｜最大トルク：28Nm｜始動時許容トルク：22cNm｜寿命：10000時間始動/停止時の最大許容トルク：64 Nm｜最大許容平均負荷トルク：1,000 Nm最大許容平均負荷トルク34 Nm｜最大許容負荷トルク瞬間許容トルク：95 Nm｜始動トルク：22 cNm｜耐用年数：10000時間
NLGD-25（選択された列）NLGD-25（選択された列
モデルNLGD-25｜ギア比：50｜定格入力回転数：2000 r/min｜最大トルク：27 Nm｜始動トルク：22 cNm｜寿命：10000時間始動/停止時の最大許容トルク：69 Nm｜最大許容平均負荷トルク：1．最大許容平均負荷トルク38 Nm｜最大許容負荷トルク瞬間許容トルク： 127 Nm｜最大許容入力回転数： 5600 rpm許容入力回転数： 5600 rpm｜許容平均入力回転数： 3500 rpm｜始動トルク： 39 cNm｜バックラッシュ： 0：39 cNm｜バックラッシュ：20 arcsec｜寿命：9000～10000時間（比率による）
他のNLGDサイズ（32、40）には、より高いトルク能力とより大きなモーメント許容トルクがあり、最大許容入力速度はサイズが大きくなるにつれて低下します（表に例を示します）。
設置方法（概要）特徴/仕様技術
- シリーズ/モデル：NLGD-C-Ⅰ（サイズ14、17、20、25、32、40）
- 使用可能な減速比：30、50、80、100、120、160（および表によるその他）
- バックラッシュ：通常±20 arcsec（≤20 arcsec達成可能）
- 公称出力トルク範囲（シリーズの例）： 3.7Nm（小型サイズ）から206Nm（大型サイズ）まで（比率/モデルによる）
- 最大許容入力回転数の例：8500 rpm（小型サイズ）から最大サイズの3000～4000 rpmまで（モデルごとの表を参照）
- 許容平均入力回転数（代表値）：3500 rpm（小型サイズ）、大型サイズでは低下
- 上記の技術表でモデル/比率ごとに提供される始動トルクとcNm値
- ウェーブジェネレーターの口径/インターフェース規格：Ø6、Ø8、Ø11、Ø15、Ø20、H7フィットおよび指定公差値
---
